Создание, изменение и удаление комплектующих

Комплектующие — это часто используемые детали, которые можно добавлять в любой расчет стоимости. Например, это могут быть ребра жесткости, косынки, базы и оголовки, а также закладные. Для быстрой и эффективной работы с модулем Расчеты стоимости рекомендуется создать все необходимые комплектующие, прежде чем приступать к созданию расчетов стоимости.

Рекомендуется создавать, изменять и удалять комплектующие в диалоговом окне Конфигурация комплектующих. Вы можете создавать комплектующие и в задании расчета стоимости, однако такие комплектующие невозможно сохранять в библиотеке комплектующих, а значит, нельзя использовать в других заданиях расчета стоимости.

Для доступа к диалоговому окну Конфигурация комплектующих сделайте следующее:
  1. Нажмите вкладку Конфигурация на ленте.
  2. В меню выберите Расчеты стоимости > Конфигурация комплектующих.

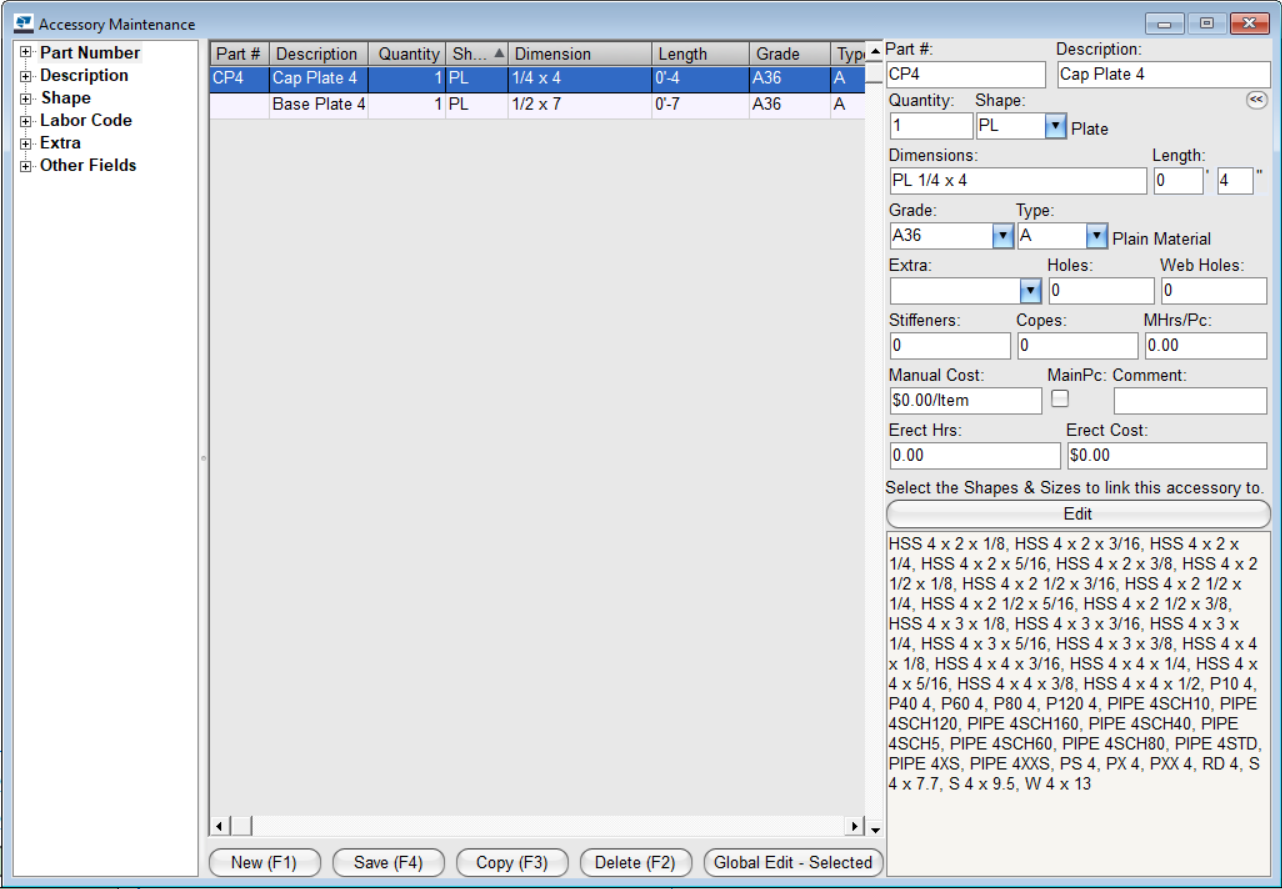

Откроется диалоговое окно Конфигурация комплектующих.

Создание комплектующей

Вводимая для комплектующей информация служит для идентификации комплектующей, а также задания стоимости материала и требуемых трудозатрат.

  1. Нажмите Создать.
  2. При необходимости введите номер детали для комплектующей.

    Назначение номера детали позволяет добавлять комплектующую к позиции расчета стоимости просто путем выбора этого номера в свойствах позиции. Номера деталей также упрощают идентификацию комплектующих. Обратите внимание, однако, что при добавлении позиции в расчет стоимости путем выбора номера детали невозможно изменить свойства комплектующей в задании расчета стоимости.

  3. Введите описание комплектующей.
  4. Задайте остальные свойства комплектующей:

    Параметр

    Описание

    Количество

    Количество комплектующих на позицию, к которой они добавляются.

    Профиль

    Профиль материала комплектующей.

    Размеры

    Размер материала комплектующей.

    Длина

    Длина комплектующей.

    Марка

    Марка материала комплектующей.

    Тип

    Код работы комплектующей.

    Дополнительные сведения см. в разделе Корректировка кодов работ.

    Доплата

    Доплаты, применяемые к комплектующей.

    Чтобы добавить доплаты, дважды щелкните поле Доплата.

    Дополнительные сведения см. в разделе Создание доплат.

    Отверстия

    Количество отверстий в комплектующей.

    Отверстия в стенке

    Количество отверстий в стенке комплектующей.

    Ребра жесткости

    Количество ребер жесткости в комплектующей.

    Вырезы

    Количество вырезов в комплектующей.

    Чел.-ч/дет.

    Количество человеко-часов, затрачиваемых на комплектующую.

    Ручная стоимость

    Стоимость комплектующей, которую можно ввести вручную.

    Ручная стоимость — необязательное поле. Введенное здесь значение переопределяет расценку из базы данных расценок.

    Гл. дет.

    Когда этот флажок установлен, позиция, к которой добавляется комплектующая, считается главной деталью.

    Комментарий

    Необязательный дополнительный комментарий к комплектующей.

    Монтаж, ч

    Количество человеко-часов, затрачиваемых на монтаж комплектующей.

    Стоимость монтажа

    Стоимость монтажа комплектующей.

    Произв. код

    Производственный код, применяемый к комплектующей.

    Изгибание

    Размер изгиба, используемый для комплектующей.

    Отв. без болтов

    Количество отверстий на деталь в комплектующей. Болты не добавляются.

    Отв. в верх. полке, Отв. в ниж. полке

    Количество отверстий в верхней или нижней полке на комплектующую.

    Приварные шпильки

    Количество приварных шпилек на комплектующую.

    Проектирование, ч

    Количество часов, затрачиваемых на монтаж комплектующей.

    Стоимость проектирования

    Сумма денег, затрачиваемая на монтаж комплектующей.

    Стоимость/дет.

    Стоимость на деталь, которая добавляется к стоимости материала комплектующей.

    Прим.:

    Видимые поля ввода и их порядок частично зависят от настроек, заданных в диалоговом окне Конфигурация модуля 'Расчеты стоимости'. Изменить набор и порядок полей ввода можно, выбрав Конфигурация > Расчеты стоимости > Изменить поля ввода.

  5. При необходимости нажмите Изменить, чтобы добавить связанные профили и размеры материалов, к которым может добавляться комплектующая.

    Выбирать связанные профили и размеры материала необязательно. Однако ограничение возможности использования комплектующая выбранными профилями и размерами материала упрощает работу, так как при добавлении комплектующей не приходится прокручивать весь список возможных комплектующих. Если не выбирать связанные профили материала, комплектующую можно будет добавлять ко всем позициям материала.

  6. В диалоговом окне Фильтр с помощью кнопок со стрелками перенесите требуемые профили и размеры материала в список Включено.

    Обратите внимание, что внизу диалогового окна Фильтр также есть списки, позволяющие выбрать профили материала.

  7. Нажмите ОК.
  8. Нажмите Добавить, чтобы сохранить комплектующую.

Пример: создание ребра жесткости для балок W12

Обратите внимание, что в следующем примере используются британские единицы.

  1. Нажмите Создать.
  2. Задайте свойства следующим образом:
    1. № детали: W12m
    2. Описание: Ребро жесткости W12
    3. Количество: 1
    4. Профиль: PL
    5. Размеры: 5/16 x 4
    6. Длина: 0'-11
    7. Марка: A36
    8. Тип: W (перегородка)
  3. Нажмите Изменить и свяжите комплектующую с диапазоном W 12 x 14 - W 12 x 152.
  4. Нажмите ОК.
  5. Нажмите Добавить, чтобы сохранить комплектующую.

Копирование комплектующих

  1. В списке комплектующих выберите комплектующие, которые вы хотите скопировать.

    Чтобы выбрать несколько позиций, удерживайте клавишу CTRL.

    Чтобы выбрать диапазон смежных позиций, удерживайте клавишу SHIFT.

  2. Нажмите Копировать.

    Копии выбранных комплектующих добавляются в список в диалоговом окне Конфигурация комплектующих.

  3. При необходимости задайте номера деталей для скопированных комплектующих.
  4. Измените свойства скопированных комплектующих в соответствии со своими задачами.
  5. Нажмите Сохранить, чтобы обновить комплектующие.

Изменение комплектующей

  1. В списке комплектующих выберите комплектующую, которую вы хотите изменить.
  2. Измените свойства в соответствии со своими задачами.
  3. Нажмите Сохранить, чтобы обновить комплектующие.

Изменение нескольких комплектующих сразу

  1. В списке комплектующих выберите комплектующие, которые вы хотите изменить.

    Чтобы выбрать несколько позиций, удерживайте клавишу CTRL.

    Чтобы выбрать диапазон смежных позиций, удерживайте клавишу SHIFT.

  2. Нажмите Глобальное изменение - выбранные.
  3. В диалоговом окне Глобальное изменение установите флажки рядом со свойствами, которые вы хотите обновить.

    Также можно пользоваться кнопками Снять все и Отметить измененные поля для быстрого снятия или установки флажков.

  4. Измените выбранные свойства в диалоговом окне Глобальное изменение в соответствии со своими задачами.
  5. Нажмите Обновить.

Удаление комплектующих

  1. В списке комплектующих выберите комплектующие, которые вы хотите удалить.

    Чтобы выбрать несколько позиций, удерживайте клавишу CTRL.

    Чтобы выбрать диапазон смежных позиций, удерживайте клавишу SHIFT.

  2. Нажмите Удалить.
  3. Чтобы удалить (без возможности восстановления) комплектующие, , нажмите Да в диалоговом окне подтверждения.
