Do modyfikowania zestawu prętów tylko w niektórych miejscach można użyć modyfikatorów.

Można na przykład utworzyć lokalny modyfikator właściwości , aby zmienić jedynie właściwości niektórych prętów w zestawie prętów, lub można utworzyć haki lub gwintowanie, dodając modyfikator detalu końca , albo można podzielić pręty w zestawie prętów za pomocą linii podziału.

W przypadku zestawu prętów można też utworzyć podrzędne linie prowadzące. Za pomocą podrzędnej linii prowadzącej można np. określić inny rozstaw na początku i na końcu prętów zestawu.

Modyfikatory to linie lub polilinie, które mogą mieć fazowania narożnika. Modyfikatory są rzutowane na lica ramion zestawu prętów: Każdy modyfikator dotyczy prętów zestawu, którego dotyka jego rzut.

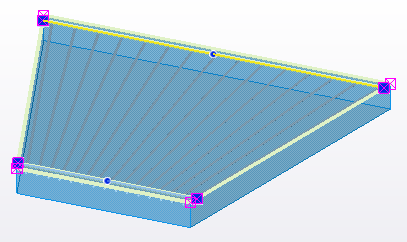

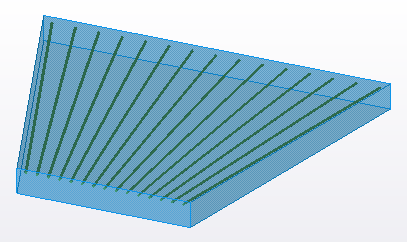

Aby wybrać całe zestawy prętów, grupy prętów lub pojedyncze pręty w zestawie prętów w modelu, można skorzystać z trzech przełączników wyboru zbrojenia. Tekla Structures następnie wyświetla istniejące modyfikatory wpływające na wybrane pręty zestawu prętów oraz uchwyty do bezpośredniej zmiany modyfikatorów. Różne modyfikatory mają następujące różne kolory:

Modyfikator	Kolor	Przykład
Modyfikator właściwości	Jasnozielony
Modyfikator detalu końca	Magenta
Linia podziału	Pomarańczowy
Podrzędna linia prowadząca	Jasnoniebieski

Symbol strzałkiznajdujący się blisko punktu środkowego każdego modyfikatora wskazuje kierunek modyfikatora, wskazując od początku modyfikatora do jego końca.

Po wybraniu modyfikatora Tekla Structures wskazuje pręty w zestawach prętów, na które wpływa modyfikator, a pozostałe pręty, na które nie wpływają zmiany, wyświetla jako półprzezroczyste.

Modyfikatory można zmieniać za pomocą bezpośredniej zmiany lub przez zmianę właściwości w panelu właściwości lub na kontekstowym pasku narzędzi. Gdy zostaną zmienione właściwości modyfikatora, właściwości prętów w zestawach zmienią się w położeniu określonym przez modyfikator.

Gdy modyfikator zostanie usunięty, zostaje przywrócony stan, który zestawu prętów miał bez modyfikatora.

Modyfikatory właściwości są wyświetlane jasnozielonym kolorem.

1. Za pomocą przełączników wyboru zbrojeniawybierz pręty w zestawach, dla których chcesz utworzyć modyfikator.
2. Na karcie kontekstowej Zestaw prętów na wstążce kliknijModyfikator właściwości.
3. Określ, jak chcesz umieścić modyfikator w modelu.

   Kliknij przycisk Tryb wskazywania na karcie kontekstowej, aby przełączać się między trybami wskazywania i w celu wybrania trybu wskazywania.

   Przycisksygnalizuje, że można wskazać jeden punkt, a przycisksygnalizuje, że można wskazać wiele punktów. Przyciskwskazuje, że modyfikator zostanie utworzony tylko dla wybranych prętów.

4. W zależności od wybranego trybu wskazywania wykonaj jedną z następujących procedur:
   • Wybierz jeden punkt, aby utworzyć modyfikator pojedynczej linii dla wybranego zestawu prętów, grupy prętów lub prętów.
   • Wskaż dwa punkty, aby określić punkty końcowe modyfikatora pojedynczej linii. Następnie kliknij środkowym przyciskiem myszy.
   • Wskaż wiele punktów, aby utworzyć modyfikator polilinii. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
5. Aby zakończyć polecenie, naciśnij klawisz Esc.
6. Aby zastosować lokalne modyfikacje w zestawie prętów w położeniu modyfikatora:
   1. Wybierz modyfikator.
   2. Jeśli trzeba zmienić geometrię modyfikatora, przeciągnij uchwyty bezpośredniej zmiany.
   3. Zmień właściwości modyfikatora właściwości na kontekstowym pasku narzędzi lub w panelu właściwości.
   4. W przypadku korzystania z okienka właściwości kliknij Zmień , aby zapisać zmiany.

Modyfikatory detalu końca wpływają na najbliższy koniec pręta, więc przesuwając modyfikator, można zmienić koniec pręta, którego dotyczy. Modyfikatory detali końca są wyświetlane kolorem magenta.

1. Za pomocą przełączników wyboru zbrojeniawybierz pręty w zestawach, dla których chcesz utworzyć modyfikator.
2. Na karcie kontekstowej Zestawu prętów na wstążce kliknijDetal końcowy.
3. Określ, jak chcesz umieścić modyfikator w modelu.

   Kliknij przycisk Tryb wskazywania na karcie kontekstowej, aby przełączać się między trybami wskazywania i w celu wybrania trybu wskazywania.

   Przycisksygnalizuje, że można wskazać jeden punkt, a przycisksygnalizuje, że można wskazać wiele punktów. Przyciskwskazuje, że modyfikator zostanie utworzony tylko dla wybranych prętów.

4. W zależności od wybranego trybu wskazywania wykonaj jedną z następujących procedur:
   • Wybierz jeden punkt, aby utworzyć modyfikator pojedynczej linii dla wybranego zestawu prętów, grupy prętów lub prętów.
   • Wskaż dwa punkty, aby określić punkty końcowe modyfikatora pojedynczej linii. Następnie kliknij środkowym przyciskiem myszy.
   • Wskaż wiele punktów, aby utworzyć modyfikator polilinii. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
5. Aby zakończyć polecenie, naciśnij klawisz Esc.
6. Aby zastosować lokalne modyfikacje w zestawie prętów w położeniu modyfikatora:
   1. Wybierz modyfikator.
   2. Jeśli trzeba zmienić geometrię modyfikatora, przeciągnij uchwyty bezpośredniej zmiany.
   3. Zmień właściwości modyfikatora detalu końca na kontekstowym pasku narzędzi lub w panelu właściwości.
   4. W przypadku korzystania z okienka właściwości kliknij Zmień , aby zapisać zmiany.

Linie podziału dzielą pręty i tworzą połączenia na zakład lub odgięcie. Linie podziału są wyświetlane kolorem pomarańczowym.

1. Za pomocą przełączników wyboru zbrojeniawybierz pręty w zestawach, dla których chcesz utworzyć modyfikator.
2. Na karcie kontekstowej Zestaw prętów na wstążce kliknijLinia podziału.
3. Określ, jak chcesz umieścić linię podziału w modelu.

   Kliknij przycisk Tryb wskazywania na karcie kontekstowej, aby przełączać się między trybami wskazywania i w celu wybrania trybu wskazywania.

   Przycisksygnalizuje, że można wskazać jeden punkt, a przycisksygnalizuje, że można wskazać wiele punktów. Przyciskwskazuje, że linia podziału zostanie utworzona tylko dla wybranych prętów.

4. W zależności od wybranego trybu wskazywania wykonaj jedną z następujących procedur:
   • Wybierz jeden punkt, aby utworzyć jedną linię podziału dla wybranego zestawu prętów, grupy prętów lub prętów.
   • Wskaż dwa punkty, aby określić punkty końcowe linii podziału pojedynczej linii. Następnie kliknij środkowym przyciskiem myszy.
   • Wskaż wiele punktów, aby utworzyć linię podziału polilinii. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
   Tip:

   Jeśli chcesz utworzyć linię podziału w zaokrąglonej odległości od końca pręta, a wymiar widoczny jest mierzony od drugiego końca pręta, naciśnij i przytrzymaj klawisz Shift podczas umieszczania linii podziału w modelu, aby przełączyć punkt pomiaru na drugi koniec pręta.

5. Aby zakończyć polecenie, naciśnij klawisz Esc.
6. Aby zastosować lokalne modyfikacje w zestawie prętów w położeniu linii podziału:
   1. Wybierz linię podziału.
   2. Jeśli trzeba zmienić geometrię linii podziału, przeciągnij uchwyty bezpośredniej zmiany.
   3. Zmień właściwości linii podziału na kontekstowym pasku narzędzi lub w panelu właściwości.
   4. W przypadku korzystania z okienka właściwości kliknij Zmień , aby zapisać zmiany.

Można utworzyć maksymalnie dwie podrzędne linie prowadzące na każdy zestaw prętów. Podrzędne linie prowadzące mają kolor jasnoniebieski.

1. Wybierz zestaw prętów.
2. Na karcie kontekstowej Zestaw prętów na wstążce kliknijPodrzędna linia prowadząca.
3. Określ, jak chcesz umieścić w modelu linię prowadzącą.

   Przyciskna karcie kontekstowej sygnalizuje, że można wskazać jeden punkt, a przycisksygnalizuje, że można wskazać wiele punktów. Kliknij przycisk, aby zmienić tryb wskazywania.

4. W zależności od trybu wskazywania wykonaj jedną z następujących procedur:
   • Wskaż jeden punkt, aby utworzyć pojedynczą linię prowadzącą.
   • Wskaż dwa punkty, aby wyznaczyć punkty końcowe pojedynczej linii prowadzącej. Następnie kliknij środkowym przyciskiem myszy.
   • Wskaż wiele punktów, aby utworzyć linię prowadzącą polilinii. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
5. Aby utworzyć kolejną podrzędną linię prowadzącą, powtórz czynności 3 i 4.

   Jeśli istnieją już dwie podrzędne linie prowadzące w zestawie prętów, podpowiedź przyciskuzmieni się na Osiągnięto maksymalną liczbę podrzędnych linii prowadzących i nie będzie można tworzyć dalszych linii prowadzących.

6. Aby zakończyć tworzenie podrzędnych linii prowadzących, naciśnij klawisz Esc.
7. W razie potrzeby wybierz podrzędną linię prowadzącą i zmień jej geometrię oraz właściwości.

   Można na przykład dostosować wartości długości lub rozstawu podrzędnej linii prowadzącej.



   Zobacz także Rozmieszczanie prętów w zestawie prętów.

8. Aby podrzędną linię prowadzącą przekształcić w główną linię prowadzącą, wybierz podrzędną linię prowadzącą i na kontekstowym pasku narzędzi kliknijUstaw jako podstawowy.

Można skopiować modyfikatory zestawu prętów.

1. Wybierz zestaw prętów, grupę prętów lub pręt, aby wyświetlić modyfikatory.
2. Wybierz modyfikator, który ma zostać skopiowany.
3. Naciśnij i przytrzymaj klawisz Ctrl i przeciągnij modyfikator do odpowiedniego położenia.

   Tekla Structures utworzy nowy modyfikator po zwolnieniu przycisku myszy.

4. Wybierz modyfikator, aby stosownie do potrzeb zmodyfikować jego geometrię i właściwości.

Jeśli w modelu znajduje się wiele modyfikatorów zestawów prętów, przydatna może być funkcja wyświetlania tylko niektórych z nich w danym momencie i ukrywania tych, które nie są w danej chwili potrzebne. Można wyświetlać i ukrywać modyfikatory zależnie od typu.

1. Przejdź na zakładkę Beton i kliknij Opcje wyświetlania zbrojenia.
2. Wykonaj jedną z następujących czynności:
   • Kliknij Wyświetl modyfikatory właściwości , aby włączyć lub wyłączyć modyfikatory właściwości.
   • Kliknij opcję Wyświetl modyfikatory detalu końcowego , aby włączyć lub wyłączyć modyfikatory detalu końca.
   • Kliknij Wyświetl linie podziału , aby włączyć lub wyłączyć linie podziału.
