1. Aby edytować pliki definicji katalogu, zmień ustawienie opcji zaawansowanej XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDIT na TRUE.
2. W katalogu Aplikacje i komponenty kliknij Wyświetl funkcje zaawansowane > Zarządzanie katalogiem > Tryb edycji i wybierz plik definicji katalogu, który chcesz edytować.

   Na liście plików widać foldery środowiska, projektu i firmowe, jeśli są zdefiniowane, oraz folder modelu. Ścieżki folderu pliku definicji katalogu można określić w ustawieniu XS_SYSTEM.

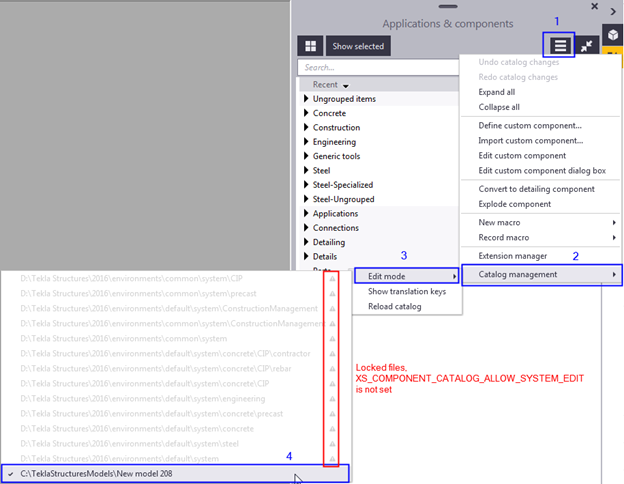

   Jeśli XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDIT nie jest ustawiony jako TRUE, obok pliku widoczna jest mała ikona ostrzeżenia w lokalizacjach folderów XS_SYSTEM. Obraz przedstawia ikony ostrzeżenia obok plików, które są przyciemnione.



   Wyszarzone pliki nie istnieją, ale można je utworzyć, wybierając je i klikając Tak w oknie komunikatu Tryb edycji.

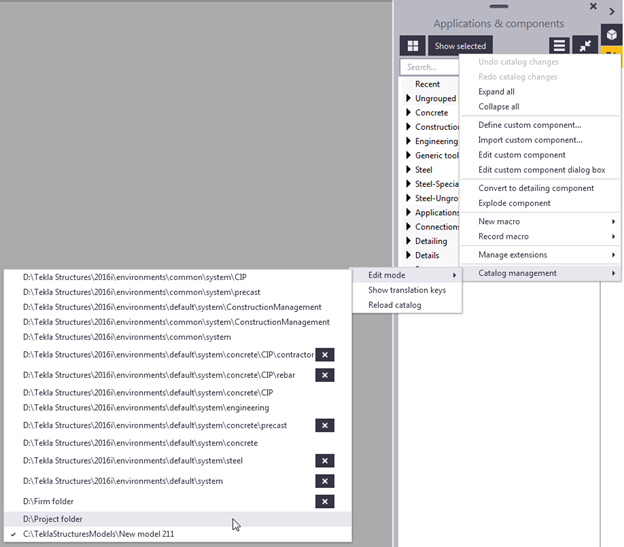

   Można usunąć istniejący plik, klikając przycisk obok pliku.



3. Wybierz plik, który chcesz edytować.

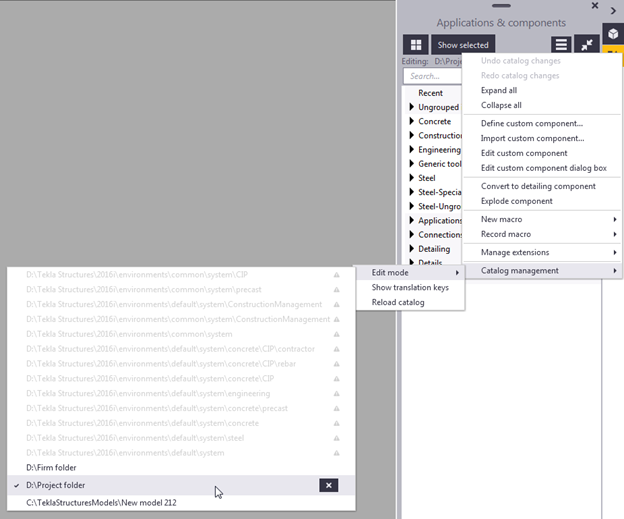

   Symbol zaznaczenia poprzedzający nazwę folderu wskazuje, że plik jest w trakcie edycji.



4. Utwórz nowe grupy i podgrupy, aby zorganizować zawartość katalogu, kliknij prawym przyciskiem myszy w katalogu i wybierz Nowa grupa....
5. Przenieś zawartość z Rozgrupowane elementy do nowych grup lub innych predefiniowanych grup użytkownika.

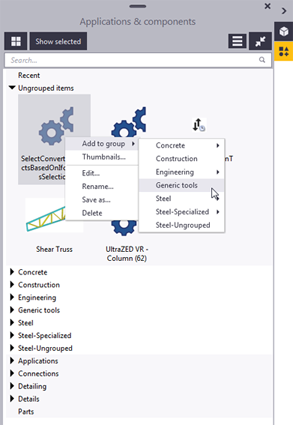

   Aby przenieść element do innej grupy, kliknij element prawym przyciskiem myszy, wybierz Dodaj do grupy, a następnie wybierz grupę docelową.



   Ważne jest, aby grupa Rozgrupowane elementy była pusta, ponieważ wszystkie elementy pobierane z Tekla Warehouse są umieszczane w tej grupie. Po umieszczeniu elementu w predefiniowanej grupie jest on automatycznie usuwany z rozgrupowanych elementów.

Aby utrzymywać przejrzystą i uporządkowaną strukturę i zawartość katalogu Aplikacje i komponenty, należy dbać o aktualizowanie i organizację grup i usuwać zbędne elementy z plików definicji katalogu.

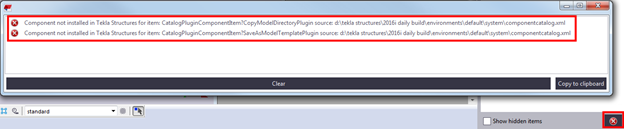

1. Kliknij w prawym dolnym rogu katalogu Aplikacje i komponenty, aby wyświetlić rejestr komunikatów:



   Jeśli element zdefiniowany w pliku definicji katalogu zostanie usunięty z Tekla Structures, usunięty element zostanie umieszczony w rejestrze komunikatów o błędzie katalogu Aplikacje i komponenty.

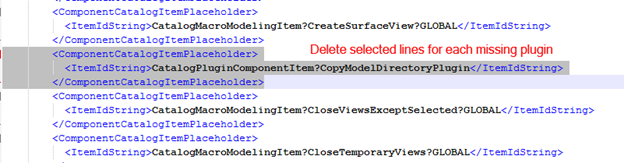

2. Jeśli rejestr zawiera odniesienia do brakujących elementów, przeprowadź edycję stosownego pliku ComponentCatalog.xml, aby ręcznie usunąć takie odniesienia.

   Zaleca się utworzenie kopii zapasowej pliku przed rozpoczęciem edycji.



3. Sprawdź dokładnie, czy zmiany nie powodują żadnych dalszych błędów lub nie powodują problemów w strukturze grup w katalogu Aplikacje i komponenty.

   Sprawdź co najmniej grupy Rozgrupowane elementy i Dotychczasowy katalog.

4. Jeśli w grupie są jakieś nowe elementy, przenieś je z grupy Rozgrupowane elementy do odpowiednich predefiniowanych grup i w razie potrzeby ukryj je w konkretnych rolach.
5. W razie potrzeby dodaj odpowiednie miniatury do elementów.

Zwykle w projekcie używa się tylko kilku różnych połączeń i komponentów. Aby wszyscy użytkownicy w projekcie używali tych samych komponentów i szybciej znajdowali komponenty, zalecamy utworzenie własnego folderu komponentów.

1. Kliknij przycisk Aplikacje i komponenty w panelu bocznym, aby otworzyć katalog Aplikacje i komponenty.
2. Aby utworzyć nową grupę dla projektu, kliknij prawym przyciskiem w katalogu, a następnie wybierz Nowa grupa.
3. Dodaj komponenty do grupy.
   1. Wybierz komponenty w katalogu, kliknij prawym przyciskiem myszy i wybierz Dodaj do grupy.
   2. Wybierz grupę, do której chcesz dodać komponenty.

      Możesz również przeciągnąć wybrane komponenty do innej grupy.

4. Aby ukryć grupy, które nie są potrzebne, wybierz grupę, kliknij prawym przyciskiem myszy, a następnie wybierz Ukryj/Pokaż.

W grupie utworzonej w katalogu Aplikacje i komponenty można gromadzić zawartość, taką jak makra, rozszerzenia oraz komponenty systemowe i komponenty użytkownika. Można wówczas opublikować grupę jako plik definicji katalogu, aby udostępnić ją innym użytkownikom Tekla Structures. Aby opublikowana zawartość działała prawidłowo w innej instalacji Tekla Structures, zawartość ta musi istnieć też w tej instalacji.

1. Kliknij przycisk Aplikacje i komponenty w panelu bocznym, aby otworzyć katalog Aplikacje i komponenty.
2. Utwórz nową grupę:
   1. Kliknij prawym przyciskiem myszy katalog i wybierz Nowa grupa.
   2. Wprowadź nazwę grupy.
   3. Aby dodać opis do grupy, wybierz grupę i kliknij małą strzałkę z prawej strony.
   4. Dodaj zawartość do grupy.

      Niektóre elementy w katalogu Aplikacje i komponenty mogą być ukryte. Aby opublikować ukrytą zawartość, zaznacz pole wyboru Pokaż ukryte elementy u dołu katalogu.

      Należy pamiętać, że elementy specyficzne dla modelu, które są dodawane do grupy, są widoczne w trybie modelowania, a elementy specyficzne dla rysunku — w trybie rysowania.

   5. Dodaj wymagane informacje do elementów w grupie: opis, znaczniki oraz dodatkowe miniatury.

      Użyj obrazu miniatury z folderu \Tekla Structures\<version>\Bitmaps, aby zagwarantować, że obraz jest dostępny dla innych użytkowników Tekla Structures.

3. Aby utworzyć plik definicji katalogu, kliknij grupę prawym przyciskiem myszy i wybierz opcję Publikuj grupę.

   Plik zawiera następujące informacje:

   • nazwę i opis opublikowanej grupy,
   • nazwę i opis opublikowanej podgrup,
   • odniesienia do elementów dodanych do grupy.

     Plik nie zawiera rzeczywistych elementów. Kiedy inni użytkownicy korzystają z grupy, muszą upewnić się, że elementy, do których istnieją odniesienia, są dostępne w instalacji Tekla Structures oraz w modelu.

   • Odsyłacze do opisów, znaczników i miniatur elementów w grupie

     Plik nie zawiera rzeczywistych plików miniatur obrazów.

4. Dodaj unikalny prefiks do nazwy pliku w oknie dialogowym Publikuj grupę.

   Formatem nazwy pliku musi być <prefix>_ComponentCatalog.ac.xml.

5. Kliknij Zapisz.

   Plik jest domyślnie zapisywany w folderze modelu.

6. Utwórz grupę dostępną dla pozostałych użytkowników programu Tekla Structures, przenosząc plik definicji katalogu <prefix>_ComponentCatalog.ac.xml do odpowiedniego folderu:
   • projektowego, firmowego lub systemowego zdefiniowanego w XS_PROJECT, XS_FIRM lub XS_SYSTEM.
   • Folder \attributes w folderze bieżącego modelu
   • Folder rozszerzeń w \Tekla Structures\<version>\environments\common\extensions lub w dowolny folder określony w XS_EXTENSION_DIRECTORY.

     Katalog Aplikacje i komponenty przeszukuje także podfoldery tych folderów. Zaleca się stosowanie folderów rozszerzeń, jeżeli zostały utworzone rozszerzenia użytkownika i są one zawarte w grupie.

7. Sprawdź, czy plik definicji katalogu działa prawidłowo:
   1. Usuń opublikowaną grupę z katalogu Aplikacje i komponenty.
   2. Kliknij > Zarządzanie katalogiem > Wczytaj ponownie katalog, aby wczytać i wyświetlić opublikowaną grupę.

Jeśli komponent lub grupa w katalogu Aplikacje i komponenty nie działa zgodnie z oczekiwaniami, można wygenerować plik zrzutu dla problemów z danymi używanymi do tworzenia komponentu lub grupy.

1. W katalogu Aplikacje i komponenty kliknij Wyświetl funkcje zaawansowane > Zarządzanie katalogiem > Pokaż polec. zrzutu dla wybr. komponentu lub grupy.
2. W katalogu wybierz komponent lub grupę, kliknij prawym przyciskiem myszy i wybierz Zrzut danych rozwiązywania problemów.
3. W otwartym oknie dialogowym wybierz ścieżkę pliku docelowego i wprowadź nazwę pliku, a następnie kliknij Zapisz, aby zapisać plik.

   Domyślnie, plik jest przechowywany w folderze \local\temp modelu.
