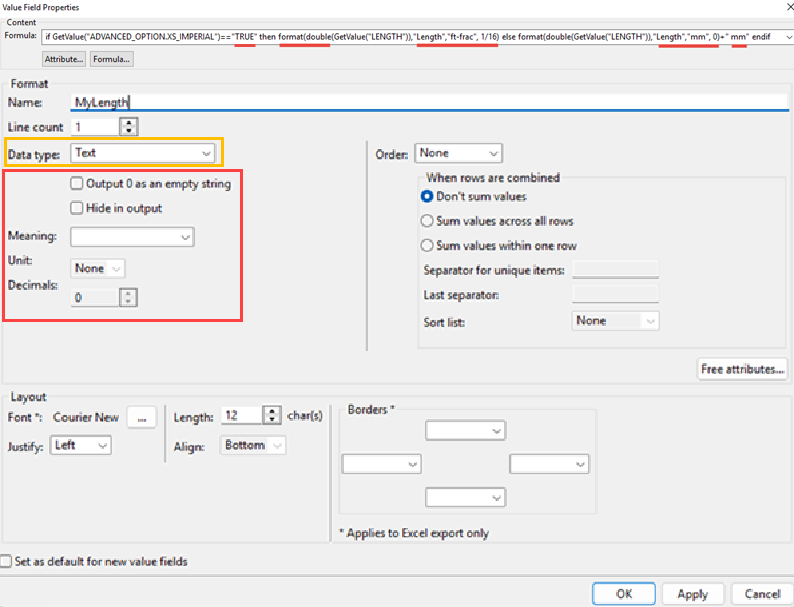

Format używany w polu wartości można zdefiniować na dwa sposoby: W oknie dialogowym Właściwości pola wartości wypełnij pola Typ danych, Znaczenie, Jednostka i Liczba miejsc dziesiętnych lub utwórz wzór w polu Wzór. We wzorach można używać funkcji formatu konwertującej wartość atrybutu na sformatowany ciąg informacji.

Jeżeli używasz funkcji formatowania we wzorze, zawsze ustaw Typ danych na Tekst w oknie dialogowym Właściwości pola wartości. Pozostałe pola w obszarze Format należy pozostawić puste.

Jeśli na przykład chcesz przekonwertować w wartość atrybutu na liczby z wartościami dziesiętnymi w raporcie, musisz zawrzeć funkcję konwersji double w funkcji formatu:

Wartości domyślne dla jednostki i wartości dziesiętnych są zdefiniowane w pliku contentattributes_global.lst. Funkcja formatu konwertuje wartość atrybutu na sformatowany ciąg informacji na podstawie tego, co zdefiniowano w funkcji formatu. Funkcja formatowania nadpisuje definicje w pliku contentattributes_global.lst oraz ustawienia zdefiniowane w obszarze Format okna dialogowego Właściwości pola wartości.

Przykład wyniku w raporcie uzyskanego po zastosowaniu powyższego wzoru:

Mesh Information:
Geometry Size: 4/4-150/150-2750*2000
Length: 9'-1/4"
Height: 6'-6 3/4"

Przykład wyniku wzoru uzyskanego po zmianie ustawienia opcji zaawansowanej XS_IMPERIAL na FALSE z TRUE:

Mesh Information:
Geometry Size: 4/4-150/150-2750*2000
Length: 2750 mm
Height: 2000 mm

Aby uzyskać listę prawidłowych parametrów (jednostki i dokładność), zobacz plik valuefieldclasses.lst znajdujący się w folderze ..\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\settings. Nie należy wprowadzać zmian w tym pliku. Poniżej znajduje się przykład zawartości pliku, która może się zmieniać w zależności od wersji programu Tekla Structures.

// ---------------------------------------------------------------------------------------
// Value field classes
// ==========================================
//
// This file contains a list of valid class-properties for value fields
// - These types are defined in the source code.
// - The maximum length of a class-property is 63 characters.
// - Use only letters, numbers, slashes and underlines.
//
// Notes:
// - Updating of this list is allowed only for the person who is responsible
//   of the source code of the Tekla Structures!
// - Installation of Tekla Structures always overwrites this file.
// ---------------------------------------------------------------------------------------
//
// Class               =        units { presicions }

Length                 =        mm, dm, cm, m, inch, ft, yd, inch-frac {1/2, 1/4, 1/8, 1/16, 1/32, 1/64 }, ft-frac { 1/2, 1/4, 1/8, 1/16, 1/32, 1/64 }
Angle                  =        Degrees, radians
Area                   =        mm2, cm2, dm2, m2, sq.inch, sq.ft, sq.yd
Area/length            =        mm2/m, cm2/m, dm2/m, m2/m, in2/in, in2/ft, ft2/ft, sq.yd/ft
Volume                 =        mm3, cm3, dm3, m3, cu.in, cu.ft, cu.yd
Weight                 =        kg, T, N, lbf, kip
Weight/length          =        kg/m, T/m, N/m, daN/m, kN/m, lbf/ft
Density                =        kg/m3, T/m3, N/m3, kN/m3, lbf/ft3
Temperature            =        Kelvin, Celsius, Fahrenheit
Section_modulus        =        mm3, cm3, in3
Moment_of_inertia      =        mm4, cm4, in4
Warping_modulus        =        mm6, cm6, in6
Force                  =        kg, T, N, daN, kN, lbf, kip
Force/length           =        kg/m, T/m, N/m, daN/m, kN/m, lbf/in, lbf/ft, kip/in, kip/ft
Force/area             =        kg/m, kg/cm, kg/mm, T/m, T/cm, T/mm, N/m, N/cm, N/mm, daN/m, daN/cm, daN/mm, kN/m, kN/cm, kN/mm, lbf/in, lbf/ft, kip/in, kip/ft
Moment                 =        kgm, Tm, Nm, daNm, kNm, lbf-in, lbf-ft, kip-in, kip-ft
Moment/length          =        kgm/m, Tm/m, Nm/m, daNm/m, kNm/m, lbf-ft/ft, kip-ft/ft
Stress                 =        kg/m2, kg/cm2, kg/mm2, T/m2, T/cm2, T/mm2, N/m2, N/cm2, N/mm2, daN/m2, daN/cm2, daN/mm2, kN/m2, kN/cm2, kN/mm2, psi, psf, ksi, ksf
Date                   =        dd.mm.yyyy, mm.dd.yyyy, mm/dd/yyyy, yyyy/mm/dd, dd-mm-yyyy, dd-mm-yy, yyyy-mm-dd, dd/mm/yy
Time                   =        hh:mm:ss, hh:mm:ss:am/pm
Date&&Time             =        dd.mm.yyyy, mm.dd.yyyy, mm/dd/yyyy, yyyy/mm/dd, dd-mm-yy, dd-mm-yyyy, yyyy-mm-dd, dd/mm/yy
Date_local             =        dd.mm.yyyy, mm.dd.yyyy, mm/dd/yyyy, yyyy/mm/dd, dd-mm-yy, dd-mm-yyyy, yyyy-mm-dd, dd/mm/yy
Time_local             =        hh:mm:ss, hh:mm:ss:am/pm
Date&&Time_local       =        dd.mm.yyyy, mm.dd.yyyy, mm/dd/yyyy, yyyy/mm/dd, dd-mm-yy, dd-mm-yyyy, yyyy-mm-dd, dd/mm/yy
LeadingZeroes
DistanceList           =        mm, dm, cm, m, inch, ft, yd, inch-frac {1/2, 1/4, 1/8, 1/16, 1/32, 1/64 }, ft-frac { 1/2, 1/4, 1/8, 1/16, 1/32, 1/64 }
MassFlow               =        kg/s, lb/s, kg/h
VolumeFlow             =        m3/s, ft3/s, l/s
HeatCapacity           =        J/K*kg, btu/F*lb, kJ/K*kg
PressureLoss           =        kPa/m, psi/ft, Pa/m, hPa/m
Velocity               =        m/s, ft/s
FlowCoefficient        =        Kv, Cv
DynamicViscosity       =        Pa*s, kg/m2*s, lb/ft2*s
Power                  =        W, kW
KinematicViscosity     =        m2/s, ft2/s
Percentage             =        %
