Tworzenie szablonu graficznego

Możesz wstawiać szablony graficzne (.tpl) na układach rysunków m.in. jako tabele, bloki tekstu lub nagłówki rysunków. Można także dodawać szablony graficzne jako elementy w znakach i uwagach powiązanych.

Stworzymy blok tytułowy rysunku jako przykład szablonu graficznego. Blok tytułowy zawiera szczegóły rysunku, takie jak tytuł, nazwisko autora, skala i data utworzenia rysunku.

W menu Tekla Structures Plik kliknij Edytory > Edytor szablonów.
Możesz także otworzyć Edytor szablonów z menu Start Windows.
W edytorze szablonów kliknij Plik > Nowy.
Wybierz Szablon graficzny.
Aby utworzyć nowy szablon na podstawie predefiniowanego szablonu, wybierz plik z sekcji predefiniowanych szablonów w oknie dialogowym Typy szablonów.
Kliknij OK.

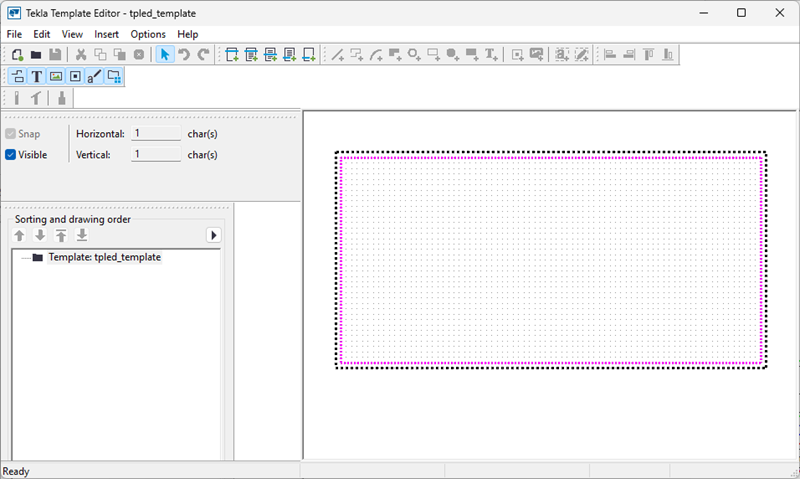

W obszarze roboczym szablonu otworzy się pusty szablon i będzie można rozpocząć dodawanie treści. Jeśli wybrano wstępnie zdefiniowany szablon, obszar roboczy zawiera wstępnie zdefiniowaną treść.
Ustaw lub zmodyfikuj ustawienia strony szablonu i ustawienia marginesów:
1. Kliknij dwukrotnie szablon, aby otworzyć okno dialogowe Właściwości strony szablonu.
2. W obszarach Wynik, Obszar roboczy i Marginesy zmodyfikuj następujące elementy:
  - Szerokość i Wysokość: Określ w jednostkach graficznych. Opcja użycia podziałów stron w przypadku przekroczenia wysokości strony jest domyślnie zaznaczona. Jeśli ta opcja nie jest zaznaczona, w dokumencie wyjściowym nie pojawiają się podziały stron.
    Aby użyć wielu kolumn w szablonie, należy odpowiednio zdefiniować szerokość. Szczegółowe informacje na temat tworzenia szablonu z dwoma kolumnami można znaleźć w artykule Jak utworzyć szablon z dwoma kolumnami.
  - Wysokość widoku: Ustaw wysokość strony dla projektu szablonu. Nie wpływa to na dane wyjściowe szablonu.
  - Marginesy: Ustaw marginesy dla lewej, prawej i dolnej części szablonu w jednostkach graficznych.
  - Użyj wysokości CAP dla czcionki: Ustaw sposób obliczania rozmiaru czcionki i sposobu generowania danych wyjściowych w szablonach graficznych. Oznacza to, że rozmiar tekstu będzie wyświetlany dokładnie tak, jak zdefiniowano. Zobacz Kontrola wysokości czcionki w szablonach graficznych, aby uzyskać więcej informacji.
3. Kliknij OK, aby zapisać zmiany.
Dodaj wiersz w szablonie bloku tytułowego rysunku.
1. Kliknij kolejno opcje Wstaw > Komponent > Wiersz.

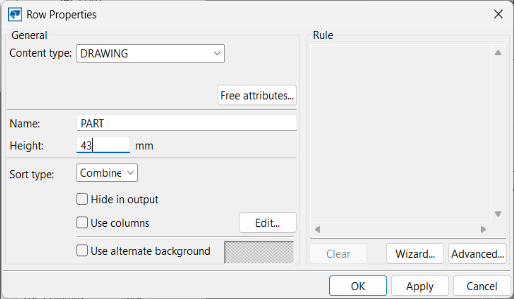

2. Wybierz typ zawartości w wierszu i kliknij OK.

  Wybrany typ zawartości wpływa na atrybuty szablonu, które można dodać w polach wartości. W tym przykładzie wybrana jest opcja RYSUNEK.
Dodaj potrzebne etykiety tekstowe do wiersza.
1. Wybierz wiersz i kliknij Wstaw > Tekst.
2. Wpisz potrzebny tekst i kliknij OK.
3. Wybierz lokalizację tekstu w wierszu.

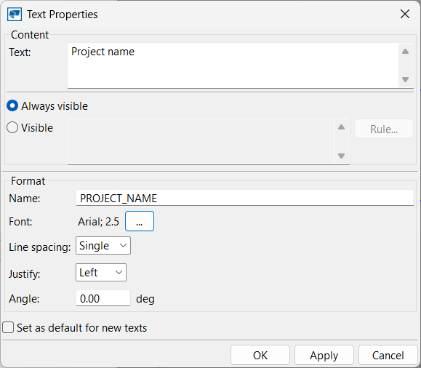

4. Aby zmodyfikować właściwości tekstu, kliknij dwukrotnie tekst, dostosuj właściwości i kliknij OK.
  Na przykład wprowadź nazwę obiektu tekstowego i zmień rozmiar czcionki. Nazwa będzie wyświetlana w przeglądarce zawartości.
  Podczas dodawania zawartości do szablonu zwróć uwagę na przeglądarkę zawartości po lewej stronie. Pokazuje dodane obiekty zawartości i umożliwia szybkie wybieranie obiektów zawartości oraz pracę z nimi. Po wybraniu obiektu w przeglądarce zawartości jest on również wybierany w szablonie.

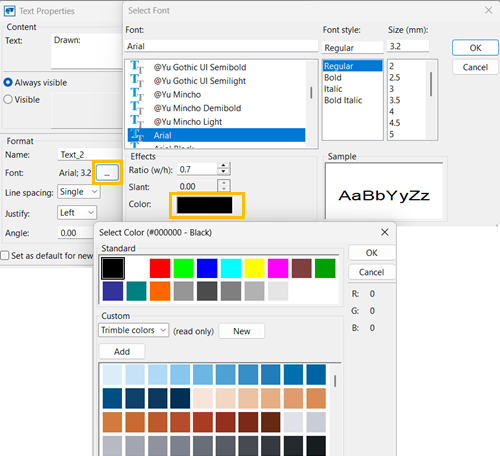

  Można zmienić kolor obiektu tekstowego. Aby to zrobić, kliknij dwukrotnie obiekt tekstowy w szablonie, a we właściwościach obiektu kliknij przycisk obok ustawienia czcionki. Następnie kliknij pole koloru i wybierz kolor niestandardowy.

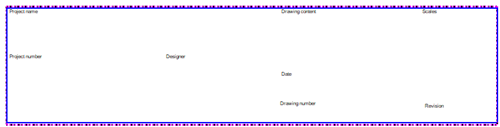

5. W ten sam sposób dodaj pozostałe etykiety tekstowe do wiersza.
Dodaj niezbędne pola wartości do wiersza.
1. Wybierz wiersz, kliknij Wstaw > Pole wartości i wybierz lokalizację pola wartości w wierszu.

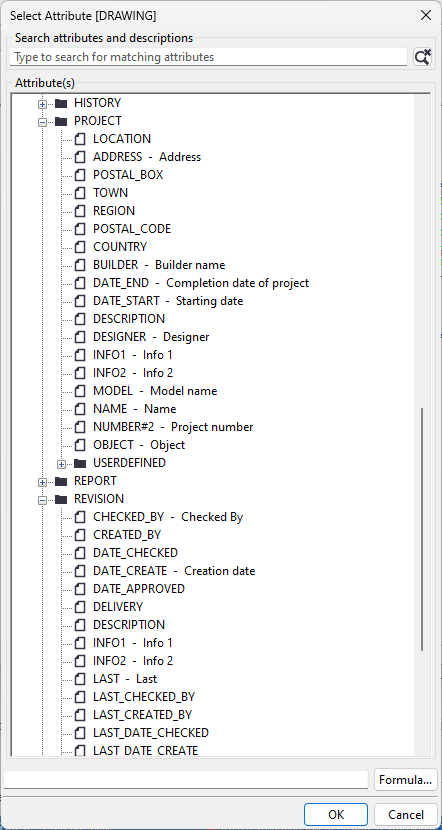

2. Z listy dostępnych atrybutów wybierz atrybut do dodania w polu wartości i kliknij OK.
  W tym przykładzie wybieramy NAME w obszarze PROJECT.
3. Dodaj inne pola wartości w ten sam sposób.

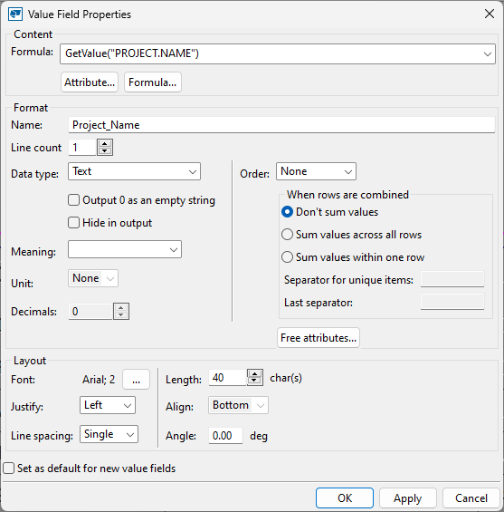

4. Aby zmodyfikować właściwości pola wartości, kliknij dwukrotnie pole wartości.
  Na przykład zmień nazwę pola wartości, rozmiar czcionki i dozwoloną długość tekstu. Nazwa pola wartości będzie wyświetlana w przeglądarce zawartości i w szablonie.
5. Kliknij OK.

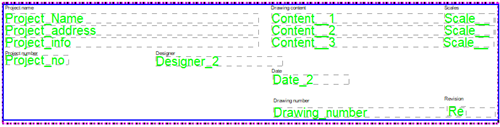

Tutaj dodaliśmy potrzebne pola wartości do wiersza i zmodyfikowaliśmy właściwości pól wartości:

Przeglądarka treści wyświetla dodaną treść:
Sfinalizuj szablon.
Gdy szablon będzie miał już żądaną zawartość, możesz poprawić jego wygląd, zmieniając położenie etykiet i pól wartości, przycinając wiersze lub dodając linie oddzielające kolumny i wiersze. Przycięcie usuwa niepotrzebne miejsce z otoczenia wierszy.
- Aby przyciąć wiersz, zaznacz wiersz, kliknij prawym przyciskiem myszy, wybierz polecenie Przytnij, a następnie wybierz żądaną opcję przycinania.
- W razie potrzeby przeciągnij etykiety tekstowe i pola wartości, aby zmienić ich położenie.
- Narysuj linie w szablonie między kolumnami i wierszami za pomocą narzędzi graficznych. Możesz kliknąć dwukrotnie utworzone obiekty, aby zmienić kolor i inne właściwości.

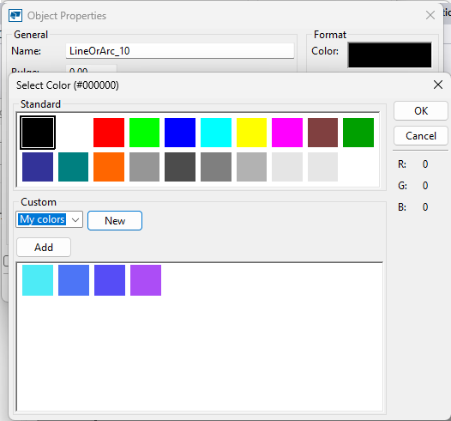

  Można zmienić kolor kształtu obiektu. Aby to zrobić, kliknij dwukrotnie obiekt kształtu, np. linię, a następnie we właściwościach obiektu kliknij pole koloru i wybierz standardowy lub niestandardowy kolor.
  Oto ostateczna zawartość szablonu:
Zapisz szablon.
1. Kliknij Plik > Zapisz jako.
2. Domyślnie nowe i edytowane szablony są zapisywane w folderze\templates w bieżącym folderze modelu. Jeśli chcesz wykorzystać szablon także w innych projektach, zapisz go w folderze szablonów zdefiniowanym dla opcji zaawansowanej XS_FIRM lub XS_PROJECT.
3. W polu Nazwa pliku wpisz nazwę szablonu.
4. Kliknij OK.

Oto przykład utworzonego bloku tytułowego na rysunku:

Inne sposoby utworzenia nowych szablonów graficznych

Użyj istniejących szablonów: Innym sposobem utworzenia nowego szablonu jest otwarcie istniejącego szablonu w Edytorze szablonów, zmodyfikowanie szablonu zgodnie z wymaganiami i zapisanie go pod inną nazwą.
Import plików DWG: Można również importować pliki DWG do szablonów graficznych i używać ich na przykład jako tabelek rysunkowych. Aby uzyskać więcej informacji, kliknij poniższe łącza:

„Import DWG do Edytora szablonów w celu utworzenia bloków tytułowych”

Szablon z rysunku (DWG/DXF) - najlepsze praktyki.

Logo DWG wygląda źle w Edytorze szablonów
