W narzędziu Menedżer rozmieszczenia możesz teraz definiować wartości tolerancji dla punktów pomiarowych na budowie i łatwo porównywać położenia punktów z odpowiadającymi im punktami zaprojektowanymi w modelu Tekla Structures. Dzięki danym odchyłek punktów, poprawia się jakość i dokładność projektu, ponieważ zespoły projektowe mogą szybko podejmować świadome decyzje na podstawie wiarygodnych danych z budowy i modelu oraz zapobiegać kosztownym poprawkom w przyszłości.

Definiowanie wartości tolerancji dla punktów pomiarowych

Wartości tolerancji określają, o ile punkty pomiarowe na budowie mogą odbiegać od punktów zaprojektowanych w modelu.

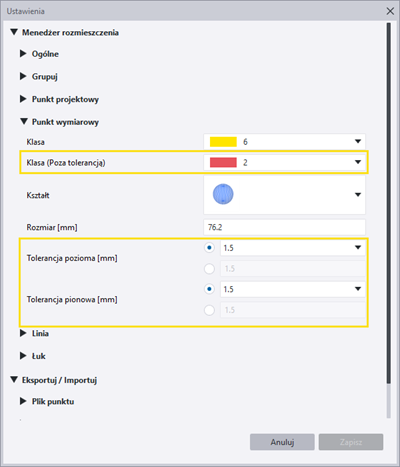

Możesz zdefiniować wartości Tolerancja pozioma i Tolerancja pionowa w Menedżer rozmieszczenia Ustawienia w sekcji Punkty wymiarowe. Możesz wybrać poziomą i pionową wartość tolerancji z listy, wprowadzić żądaną wartość w polu pod listą lub wybrać ignorowanie wartości tolerancji.

Możesz też zdefiniować oddzielną klasę dla punktów, które są poza tolerancją, aby łatwo wizualizować je w modelu.

Porównywanie punktów pomiarowych z punktami projektowymi

Menedżer rozmieszczenia automatycznie porównuje teraz punkty pomiarowe z budowy z odpowiadającymi im punktami projektowymi w modelu po zaimportowaniu danych układu z budowy do Menedżer rozmieszczenia. Dane są importowane w plikach .tfl i.tflx. Menedżer rozmieszczenia oblicza odchyłki punktów na podstawie wartości tolerancji zdefiniowanych dla punktów pomiarowych.

Punkty pomiarowe, które są poza zdefiniowanymi wartościami tolerancji, są wyświetlane w nowej grupie Poza tolerancją w Menedżer rozmieszczenia. Grupa Poza tolerancją jest pusta, jeśli nie ma punktów poza tolerancją.

Do punktów pomiarowych jest teraz automatycznie dodawany przyrostek _MP do ich oryginalnych nazw. Ułatwia to identyfikację i odróżnianie ich od punktów projektowych zarówno w modelu, jak i na rysunkach. Nazwa grupy jest wyświetlana w nawiasach na końcu nazwy.

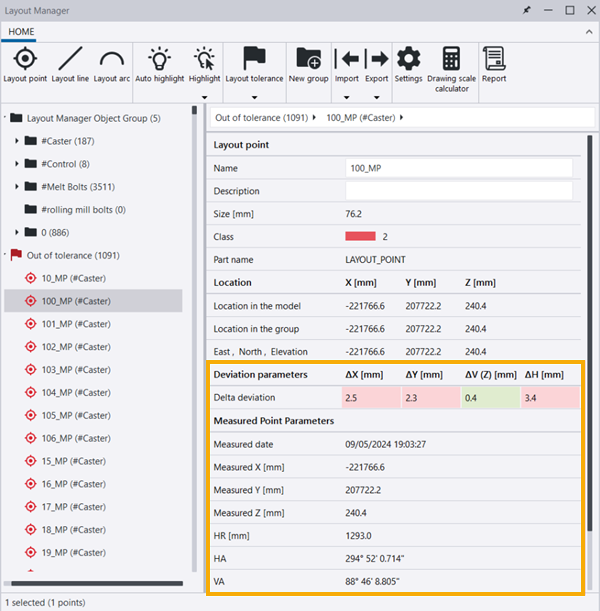

Po wybraniu punktu pomiarowego w grupie Poza tolerancją we właściwościach punktu po prawej stronie wyświetlane są parametry odchyłki X, Y, V i H oraz data utworzenia punktu. Wartości przekroczenia tolerancji są wyróżnione na czerwonym tle, aby łatwo było zobaczyć, które wartości wykraczają poza zdefiniowane wartości tolerancji.

Wizualizowanie punktów pomiarowych w modelu

W narzędziu Menedżer rozmieszczenia możesz użyć nowych opcji Tolerancja rozmieszczenia, aby wybrać, które obiekty układu są widoczne w modelu:

• Opcja Pokaż tylko punkty pomiarowe tymczasowo ukrywa wszystkie obiekty układu z wyjątkiem punktów pomiarowych.

• Pokaż tylko punkty poza tolerancją tymczasowo ukrywa wszystkie obiekty układu poza punktami pomiarowymi, które znajdują się poza tolerancją.

• Pokaż wszystko przywraca widoczność wszystkich obiektów układu.

Tworzenie raportów punktów układu.

Teraz możesz tworzyć raporty dla punktów układu wybranych w Menedżer rozmieszczenia. Po wybraniu punktów układu lub grup zawierających punkty układu w narzędziu Menedżer rozmieszczenia kliknij przycisk Raport. Następnie wprowadź nazwę pliku raportu. Domyślnie plik raportu jest zapisywany jako plik .csv w folderze \Layout\Reports w bieżącym folderze modelu.

Raporty punktów układu są przydatne do raportowania dokładnych informacji o odchyłkach. Możesz na przykład otwierać i importować raporty w programie Microsoft Excel.
