Można mierzyć odległości poziome, pionowe i określone przez użytkownika w modelu. Wszystkie pomiary są tymczasowe i są wyświetlane w oknie widoku modelu do czasu aktualizacji lub przerysowania okna.

1. Naciśnij kombinację klawiszy Ctrl+P, aby przełączyć się na widok płaski.
2. Na karcie Edytuj kliknij Zmierz i wybierz z następujących poleceń:

   • Odległość

     To polecenie służy do pomiaru odległości między dwoma dowolnymi punktami. Umożliwia pomiar odległości pochyłych oraz wyrównanych. Domyślnie wynik zawiera odległość i współrzędne.

   • Odległość pozioma

     To polecenie służy do pomiaru odległości między dwoma punktami w kierunku osi x płaszczyzny widoku.

   • Odległość pionowa

     To polecenie służy do pomiaru odległości między dwoma punktami w kierunku osi y płaszczyzny widoku.

3. Wskaż punkt początkowy.
4. Wskaż punkt końcowy.
5. Aby wskazać stronę linii wymiarowej, po której ma pojawić się wymiar, wskaż punkt.

   Wymiar pojawia się w modelu. Nie można go przenosić w modelu.

6. Aby usunąć wymiary, odśwież okno widoku, klikając prawym przyciskiem widok i wybierając Aktualizuj okno.

Można mierzyć kąty w modelu. Wszystkie pomiary są tymczasowe i są wyświetlane w oknie widoku modelu do czasu aktualizacji lub przerysowania okna.

1. Na karcie Edytuj kliknij Zmierz > Kąt.
2. Wskaż punkt środkowy.
3. Wskaż punkt początkowy.
4. Wskaż punkt końcowy.

   Wymiar pojawia się w modelu. Nie można go przenosić w modelu.

5. Aby usunąć wymiary, odśwież okno widoku, klikając prawym przyciskiem widok i wybierając Aktualizuj okno.

Można mierzyć promień i długość łuku w modelu. Wszystkie pomiary są tymczasowe i są wyświetlane w oknie widoku modelu do czasu aktualizacji lub przerysowania okna.

1. Na karcie Edytuj kliknij Zmierz > Łuk.
2. Wskaż punkt początkowy.
3. Wskaż punkt środkowy.

   Może to być dowolny punkt na łuku leżący między punktem początkowym a końcowym.

4. Wskaż punkt końcowy.



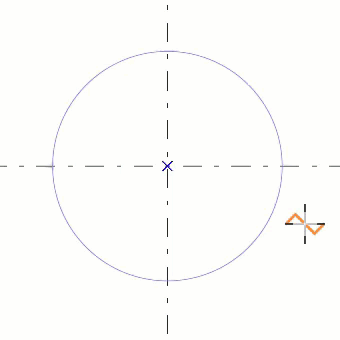

   (1) Punkt początkowy

   (2) Punkt środkowy

   (3) Punkt końcowy



   (4) Promień łuku

   (5) Długość łuku

   Wymiary pojawiają się w modelu. Nie można ich przenosić w modelu.

5. Aby usunąć wymiary, odśwież okno widoku, klikając prawym przyciskiem widok i wybierając Aktualizuj okno.

Można mierzyć odległość między śrubami należącymi do grupy śrub. Tekla Structures podaje też odległości śrub od krawędzi wybranego elementu. Wszystkie pomiary są tymczasowe i są wyświetlane w oknie widoku modelu do czasu aktualizacji lub przerysowania okna.

1. Na karcie Edytuj kliknij Zmierz > Rozstaw śrub.
2. Wybierz grupę śrub.
3. Wybierz element.

   Wymiary pojawiają się w modelu. Nie można ich przenosić w modelu.



4. Aby usunąć wymiary, odśwież okno widoku, klikając prawym przyciskiem widok i wybierając Aktualizuj okno.
