Zmiana renderingu elementów, komponentów, obiektów referencyjnych i hierarchii budynku
W Tekla Structures można łatwo zmieniać sposób renderowania elementów, komponentów, obiektów referencyjnych i hierarchii budynku w widokach modelu.
Ogólnie w widokach modelu:
-
przezroczystość obiektów działa tak, że obiekt znajdujący się z przodu jest wyświetlany wyraźnie, a obiekty widoczne przez inne obiekty są wyświetlane w spójnej, prawidłowej kolejności.
-
gdy widok modelu ma ciemne lub czarne tło, krawędzie obiektów są wyświetlane na biało i wtapiają się zarówno w kolor powierzchni obiektu, jak i kolor tła.
-
gdy widok modelu ma ciemne lub czarne tło, krawędzie obiektów utworzone przez płaszczyznę tnącą automatycznie zmieniają kolor tak, aby wyraźnie kontrastować z tłem.
-
Wybierz jedną z opcji renderowania elementów, komponentów, obiektów referencyjnych lub hierarchii budynku:
Opcja
Opis
Przykład

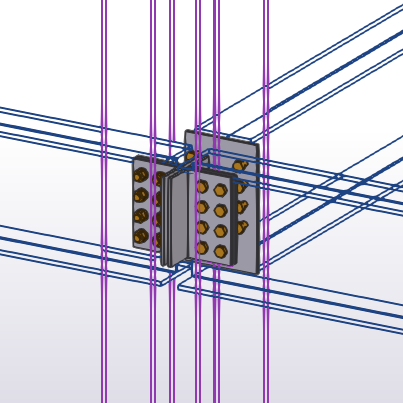

Szkieletowy:
Elementy, Komponenty, Obiekty referencyjne, Hierarchia budynku
Wyświetlane są obrysy obiektów, ale bez powierzchni. Obiekty są przezroczyste.
W tym przykładzie obiekty komponentu są wyświetlane jako renderowane.
Linie krawędzi elementu ukryte za innym elementem są wyświetlane przy użyciu linii kreskowanych, jeśli w została włączona opcja Linie ukryte jako linie kreskowane.
Linie przerywane są wizualizowane tylko w widokach renderowanych w DirectX .
W tym przykładzie obiekty komponentu są wyświetlane jako renderowane.

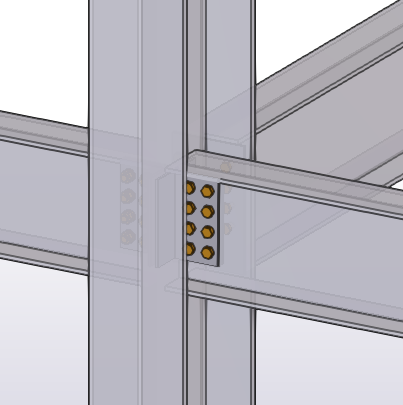

Renderowany, szkieletowy:
Elementy, Komponenty, Obiekty referencyjne, Hierarchia budynku
Wyświetlane są obrysy obiektów. Obiekty są przezroczyste, a ich powierzchnie renderowane.
W tym przykładzie obiekty komponentu są wyświetlane jako renderowane.
Linie krawędzi elementu ukryte za innym elementem są wyświetlane przy użyciu linii kreskowanych, jeśli w została włączona opcja Linie ukryte jako linie kreskowane.
Linie przerywane są wizualizowane tylko w widokach renderowanych w DirectX .
W tym przykładzie obiekty komponentu są wyświetlane jako renderowane.

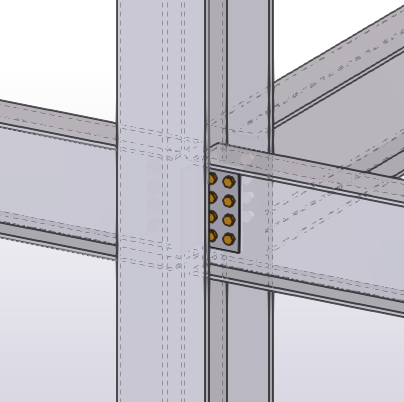

Skala szarości:
Elementy, Komponenty, Obiekty referencyjne
Obiekty są wyświetlane w skali szarości.
W tym przykładzie obiekty komponentu są wyświetlane jako renderowane.
Linie krawędzi elementu ukryte za innym elementem są wyświetlane przy użyciu linii kreskowanych, jeśli w została włączona opcja Linie ukryte jako linie kreskowane.
Linie przerywane są wizualizowane tylko w widokach renderowanych w DirectX.
W tym przykładzie obiekty komponentu są wyświetlane jako renderowane.

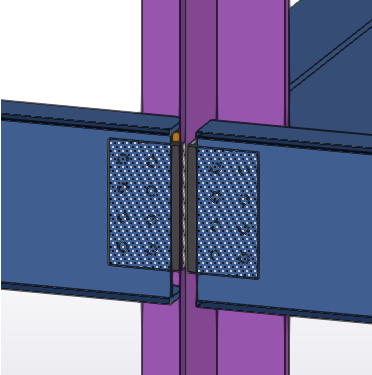

Renderowany:
Elementy ,Komponenty, Obiekty referencyjne
Wyświetlane są powierzchnie obiektów. Obiekty nie są przezroczyste.
Wszelkie zduplikowane obiekty lub pokrywające się elementy w tej samej płaszczyźnie są przedstawione jako kreskowane, jeśli w została włączona opcja Kreskowanie pokrywających się powierzchni.
Kreskowania są wizualizowane tylko w widokach renderowanych w DirectX.
W tym przykładzie pokrywające się powierzchnie są przedstawione jako kreskowane.

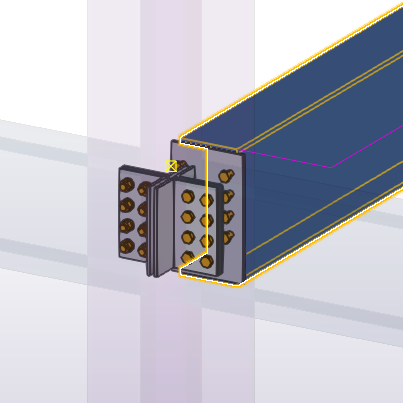

Wybrane:
Pokaż tylko wybrany element/Pokaż tylko wybrane komponenty/Pokaż tylko wybraną referencję
Wyświetlane są wybrane obiekty. Inne obiekty będą niemal całkowicie przezroczyste.
Ta opcja jest przydatna np. podczas przeglądania wyników kontroli kolizji w dużym modelu.
W tym przykładzie obiekty komponentu są wyświetlane jako renderowane.
Linie krawędzi elementu ukryte za innym elementem są wyświetlane przy użyciu linii kreskowanych, jeśli w została włączona opcja Linie ukryte jako linie kreskowane.
Linie kreskowane są wizualizowane tylko w widokach renderowanych w DirectX.
W tym przykładzie obiekty komponentu są wyświetlane jako renderowane.
Wskazówka:
Możesz też użyć skrótów klawiszowych Ctrl+1...5 w przypadku elementów i Shift+1...5 w przypadku komponentów, aby przełączać opcje renderowania. Ctrl+Shift+1...5 działa dla referencji, natomiast Ctrl+Alt+1...2 działa dla hierarchii budynku.
Aby wyświetlić zawartość komponentu, kliknij i wybierz komponent.
