Podczas tworzenia odległości przez ręczne powiązanie możesz powiązać obiekt komponentu użytkownika tylko z określonych uchwytów. Można związać obiekt z maksymalnie trzema płaszczyznami.

1. Aby łatwiej zaznaczać uchwyty, upewnij się, że Bezpośrednia zmiana jest wyłączone.
2. Aby łatwiej zaznaczać dostępne płaszczyzny, ustaw renderowanie obiektów modelu tak, aby powierzchnie obiektów były dobrze widoczne, na przykład użyj opcji Elementy - renderowany (Ctrl+4).
3. W widoku komponentu użytkownika zaznacz obiekt, który ma uchwyty, na przykład element, grupę śrub lub cięcie elementu.

   Przytrzymaj klawisz Alt i użyj zaznaczenia obszarowego (od lewej do prawej), aby zaznaczyć wiele uchwytów.



4. Wybierz uchwyt, który chcesz związać z płaszczyzną.



5. W edytorze komponentów użytkownika kliknij przycisk Utwórz odległość .

   Możesz również kliknąć prawym przyciskiem myszy i wybrać Zwiąż z płaszczyzną.

6. Przesuń wskaźnik myszy w widoku komponentu użytkownika, aby podświetlić płaszczyznę, którą chcesz związać z uchwytami.

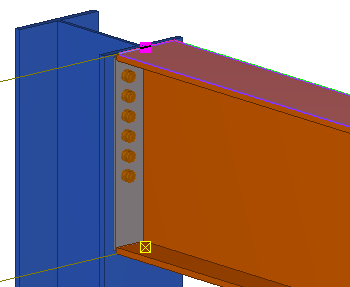

   Przykład:



   Uwaga:

   Jeśli nie możesz podświetlić właściwej płaszczyzny, zmień typ płaszczyzny na pasku narzędzi Edytor komponentów użytkownika. Płaszczyzny graniczne i płaszczyzny komponentu działają w większości typów profili, dlatego należy starać się z nich korzystać zawsze, gdy jest to możliwe.

7. Kliknij płaszczyznę, aby utworzyć wiązanie.

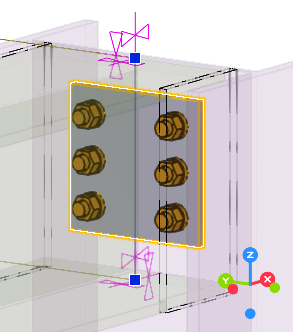

   Tekla Structures wyświetla symbol odległości dla powiązania.

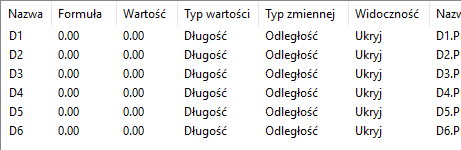

   Odpowiednia zmienna odległości jest wyświetlana w oknie dialogowym Zmienne:



Tworząc odległości przez powiązanie automatyczne, Tekla Structures automatycznie wiąże obiekty komponentu użytkownika lub ich uchwyty z istniejącymi płaszczyznami, jeśli obiekty lub uchwyty znajdują się dokładnie na płaszczyźnie. Tekla Structures tworzy powiązania maksymalnie z trzech kierunków.

1. W edytorze komponentów użytkownika kliknij przycisk Utwórz automatycznie odległości dla punktów manipulacyjnych wskazanych komponentów .
2. W widoku komponentu użytkownika zaznacz obiekt, który ma uchwyty, na przykład element, grupę śrub lub cięcie elementu.



3. Kliknij środkowym przyciskiem myszy, aby związać obiekt.

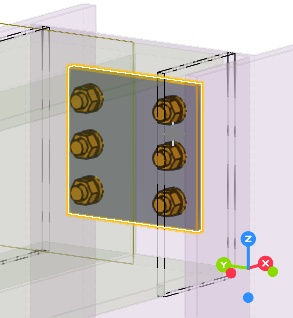

   Tekla Structures wiąże obiekt maksymalnie z trzech kierunków z istniejącymi płaszczyznami.

   Tekla Structures wyświetla symbol odległości dla każdego powiązania. Wybierz obiekt, aby wyświetlić wiązania.



   Odpowiednie zmienne odległości są wyświetlane w oknie dialogowym Zmienne:



Należy przetestować wszystkie wiązania, aby przekonać się, że działają poprawnie.

1. Kliknij dwukrotnie symbol odległości w widoku komponentu użytkownika.

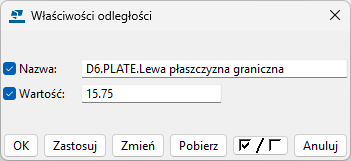

   Otwiera się okno dialogowe Właściwości odległości.



2. W polu Wartość wpisz nową wartość.
3. Kliknij Zmień.

   Powinna być widoczna zmiana wiązania w modelu.

   Wskazówka:

   Alternatywnie możesz przetestować powiązanie w oknie dialogowym Zmienne:

   1. W polu Formuła wpisz nową nazwę.
   2. Naciśnij klawisz Enter.

      Powinna być widoczna zmiana wiązania w modelu.

Możesz sprawdzić, co jest powiązane z czym, używając polecenia Zbadaj obiekt.

1. Na wstążce kliknij Obiekt.
2. Wybierz symbol odległości w widoku komponentu użytkownika.

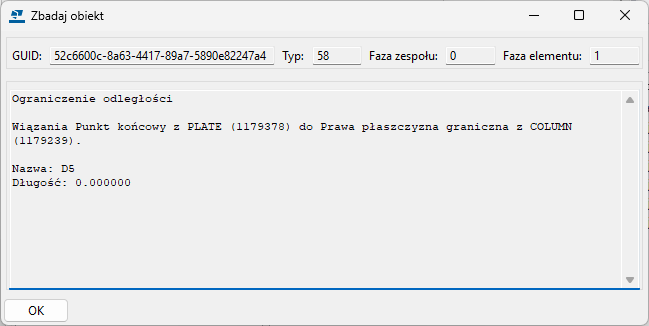

   Okno dialogowe Zbadaj obiekt wyświetla informacje o powiązaniu.



Wiązań nie można modyfikować, ale można usunąć istniejące wiązania, a następnie utworzyć nowe, aby ponownie związać obiekty.

1. Wybierz wiązanie w widoku komponentu użytkownika.
2. Naciśnij klawisz Delete.

   Możesz także zaznaczyć powiązanie w oknie dialogowym Zmienne i kliknąć przycisk Usuń.

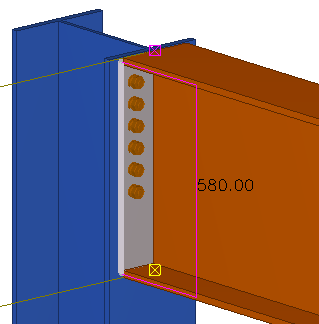

W tym przykładzie pokazano, jak związać górę blachy końcowej z górną stroną belki.

1. Aby łatwiej zaznaczyć uchwyty blachy końcowej, upewnij się, że Bezpośrednia zmiana jest wyłączone.

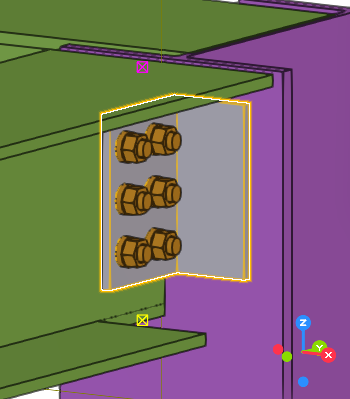

2. W widoku komponentu użytkownika wybierz blachę końcową, aby wyświetlić jej uchwyty.



3. Wybierz górny uchwyt blachy końcowej.
4. Kliknij prawym przyciskiem myszy górny uchwyt i wybierz Zwiąż z płaszczyzną.

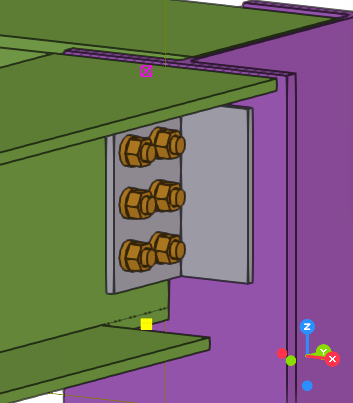

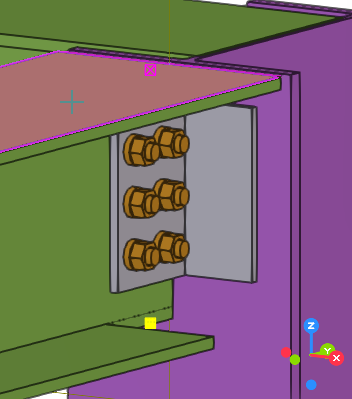

5. Przesuń wskaźnik nad górną stronę pasa belki, aby ją podświetlić.



   Używamy tutaj płaszczyzny granicznej. Jeśli profil elementu zostanie zmieniony, płaszczyzna graniczna zostanie zawsze utworzona.

   Uwaga:

   Jeśli nie możesz podświetlić żądanej płaszczyzny, zmień typ płaszczyzny na pasku narzędzi Edytor komponentów użytkownika.

6. Kliknij górną stronę półki belki.

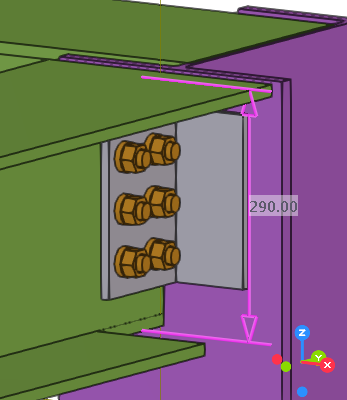

   W widokach komponentu użytkownika pojawi się symbol odległości.



7. Nadaj opisową nazwę tworzonemu wiązaniu:
   1. W edytorze komponentów użytkownika kliknij przycisk Wyświetl zmienne .

      Otwiera się okno dialogowe Zmienne.

   2. W polu Nazwa zmiennej w oknie dialogowym wpisz Góra blachy z górą półki jako nazwę nowego powiązania.

   Jeśli zmienisz profil belki, górna krawędź blachy końcowej będzie podążać za górną stroną pasa belki dzięki temu powiązaniu.
