XS_TUBE_UNWRAP_WITH_CUT_HOLES
Kategoria w oknie dialogowym Opcje zaawansowane: Właściwości rysunku

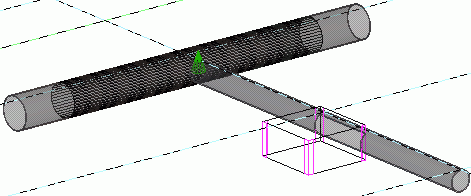

Aby uwzględniać wycięte otwory w rysunkach warsztatowych lub plikach NC rozwiniętych profili CHS (przekrojów z rur okrągłych), należy ustawić tę opcję zaawansowaną na wartość TRUE.
Wartością domyślną tej opcji zaawansowanej jest TRUE. W przypadku ustawienia wartości FALSE będzie stosowana istniejąca wcześniej metoda rozwijania.
|
|
|
|
Ta opcja zaawansowana jest specyficzna dla modelu, a ustawienie jest zapisywane w bazie danych opcji.
Uwaga:
-
Jeśli w tej opcji zaawansowanej zostanie ustawiona wartość
TRUE, ustawienia opcji zaawansowanychXS_TUBE_UNWRAP_LIMIT_THICKNESSiXS_TUBE_UNWRAP_PAPER_THICKNESSnie mają zastosowania. -
Ta opcja zaawansowana nie wpływa na stożkowe profile rur.
