XS_SECTION_VIEW_REFERENCE
Kategoria w oknie dialogowym Opcje zaawansowane: Właściwości rysunku
Można przenosić widoki rysunku między rysunkami. Ta zaawansowana opcja ustawia tekst odniesienia dla etykiet widoku przekroju w przekrojach przeniesionych do innego rysunku. Można wprowadzić dowolny tekst, atrybuty użytkownika (%UDA_NAME%, %USERDEFINED.UDA_NAME%) lub atrybuty szablonu (%ATTRIBUTE_NAME%).

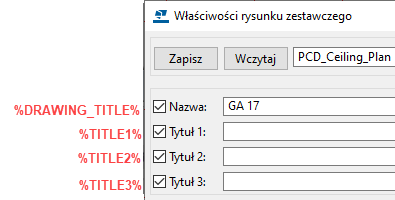

W przypadku wprowadzania atrybutów użytkownika lub atrybutów szablonu umieść wokół nich pojedyncze znaki % w oknie dialogowym Opcje zaawansowane. Atrybut %DRAWING_TITLE% jest wartością domyślną, a atrybut %TITLE% daje taki sam wynik. Jeśli używasz tych atrybutów, do etykiety widoku jest dodawana nazwa rysunku wprowadzona w polu Nazwa w oknie dialogowym właściwości rysunku. W przypadku wprowadzania atrybutu %TITLE1%, %TITLE2% lub %TITLE3% do etykiety widoku jest dodawany tekst z pól Tytuł 1 - Tytuł 3 we właściwościach rysunku. Ten sam efekt można również uzyskać za pomocą formatów %DR_TITLE1%, %DR_TITLE2% i %DR_TITLE3%.
Ta opcja zaawansowana jest specyficzna dla modelu, a ustawienie jest zapisywane w bazie danych opcji.
