Kategoria w oknie dialogowym Opcje zaawansowane: Właściwości rysunku

Można przenosić widoki przekroju między rysunkami. Ta opcja zaawansowana definiuje tekst referencyjny dla symboli przekroju w widokach przekrojów przeniesionych na inny rysunek i jest wyświetlana na rysunku, z którego widok przekroju jest przenoszony. Można wprowadzić dowolny tekst, atrybuty użytkownika (%UDA_NAME%, %USERDEFINED.UDA_NAME%) lub atrybuty szablonu (%ATTRIBUTE_NAME%).

W przypadku wprowadzania atrybutów użytkownika lub atrybutów szablonu umieść wokół nich pojedyncze znaki % w oknie Opcje zaawansowane. %DRAWING_TITLE% jest wartością domyślną, a %TITLE% daje taki sam wynik. W przypadku użycia jednego z tych atrybutów symbol przekroju pobiera nazwę rysunku wprowadzoną w polu Nazwa w oknie dialogowym właściwości rysunku. W przypadku wprowadzania atrybutu %TITLE1%, %TITLE2% lub %TITLE3% do symbolu przekroju jest dodawany tekst z pól Tytuł 1 - Tytuł 3 we właściwościach rysunku. Ten sam efekt można również uzyskać za pomocą formatów %DR_TITLE1%, %DR_TITLE2% i %DR_TITLE3%.

W przypadku wprowadzenia zmian we właściwościach symbolu przekroju na rysunku, z którego widok został przeniesiony, w kolumnie Zmiany rysunku, do którego widok został przeniesiony, zostanie wyświetlony komunikat Wymagana aktualizacja relacji. Aby zaktualizować rysunek, zaznacz go i kliknij Aktualizuj na dole.

Aby uzyskać więcej informacji o przenoszeniu obiektów do innego rysunku, zobacz Kopiowanie, łączenie i przenoszenie widoków rysunku.

Ta opcja zaawansowana jest specyficzna dla modelu, a ustawienie jest zapisywane w bazie danych opcji.

Przykład

Aby użyć kombinacji tekstu i atrybutu, wprowadź żądany tekst i atrybut jako wartość XS_​SECTION_​SYMBOL_​REFERENCE:

Section view moved to: %DRAWING_TITLE%

W tym przykładzie widok przekroju został przeniesiony z rysunku zespołu na rysunek zestawczy o nazwie GA 17.

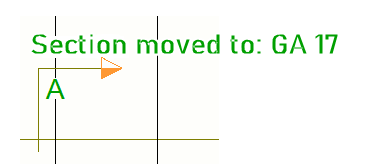

Poniższy tekst będzie wyświetlany w symbolu przekroju na rysunku zespołu:
