XS_HATCH_PATTERN_LINE_LIMIT
Kategoria w oknie dialogowym Opcje zaawansowane: Kreskowanie
Nadaj tej opcji zaawansowanej wartość liczbową, aby określić maksymalną liczbę segmentów linii tworzonych przez wzór kreskowania. Wartością domyślną jest 0, co oznacza, że nie ma limitu liczby segmentów linii.
Ta opcja zaawansowana jest przeznaczona do obejścia problemu podczas otwierania rysunków jako rozwiązanie zastępcze, ponieważ czasami definicje wzorów kreskowania zawierają bardzo złożoną geometrię, a tworzenie tak złożonej geometrii może zająć bardzo dużo czasu, przez co otwieranie rysunku będzie bardzo powolne. Ta opcja zaawansowana umożliwia szybsze otwieranie rysunku. Dostosuj również właściwości kreskowania (skalę, typ itp.), aby nie powstawało zbyt wiele szczegółów.
W poniższych przykładach przedstawiono kreskowanie w elemencie o różnych wartościach. Używany typ wypełnienia to HCHEQ5BS, a skala wypełnienia wynosi 0,2 w kierunkach X i Y:

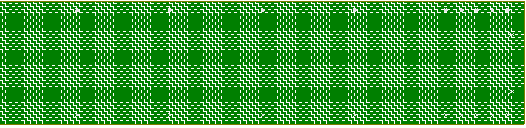

Używana jest wartość 0:

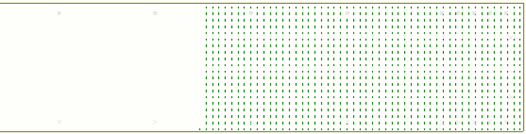

Używana jest wartość 1000:
Uwaga: Ta opcja zaawansowana nie ma wpływu na kreskowania typu hardware ani na drukowanie.
Ta opcja zaawansowana jest specyficzna dla modelu, a ustawienie jest zapisywane w bazie danych opcji.
