XS_EXPORT_BREP_AS_EXACT_SOLID
Kategoria w oknie dialogowym Opcje zaawansowane: Eksport
Aby wyeksportować obiekty B-rep jako dokładne bryły w eksporcie IFC2x3, ustaw tę opcję zaawansowaną na wartość TRUE. Wartością domyślną jest FALSE.
Zauważ, że jeśli eksportujesz obiekty B-rep jako dokładne bryły, rozmiar pliku IFC wzrasta, a eksportowanie trwa dłużej.
Wskazówka:
Aby w eksporcie uzyskać gładsze krawędzie, może być konieczne ustawienie opcji zaawansowanej XS_CS_CHAMFER_DIVIDE_ANGLE na wartość 10.

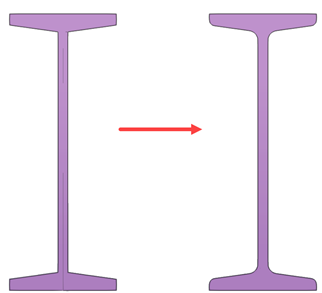

W poniższym przykładzie po lewej stronie przedstawiono natywny profil typu I, a po prawej stronie geometrię powierzchni obiektu IFC w przypadku użycia obu opcji zaawansowanych:
Ta opcja zaawansowana jest specyficzna dla modelu, a ustawienie jest zapisywane w bazie danych opcji.
