XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
Kategoria w oknie dialogowym Opcje zaawansowane: CNC
Ta opcja zaawansowana umożliwia kontrolę zaokrąglenia naroży nacięcia w plikach NC. Wartością domyślną jest FALSE.
Ta opcja zaawansowana jest specyficzna dla modelu, a ustawienie jest zapisywane w bazie danych opcji.
Przykłady
W poniższym przykładzie przedstawiono zamysł zastosowania karbów, naroży karbów, zaokrągleń naroży karbów i naroży belek:
- Karb znajduje się na narożu belki
- Karb nie znajduje się na narożu belki

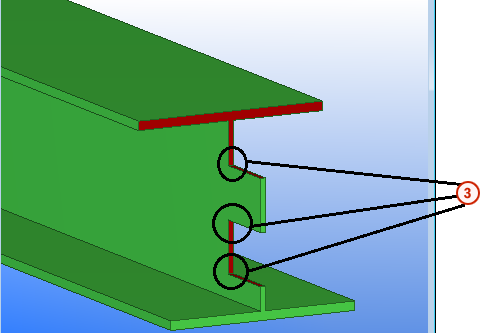

- Trzy karby, inne narożniki są zwykłe
- Opcje kształtu wewnętrznego naroża nacięcia (lub zaokrąglenia naroża nacięcia) w oknie dialogowym Ustawienia pliku NC
W poniższej tabeli pokazano, jak ustawienie XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS (TRUE/FALSE) i ustawienie Kształt naroży wewnętrznych wpływają na plik NC.
Opcja XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS ustawiona na wartość FALSE
|
Opcja XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS ustawiona na wartość TRUE
|
|
| Kształt naroży wewnętrznych = 0 |
|
|
| Kształt naroży wewnętrznych = 1 |
|
|
