Kategoria w oknie dialogowym Opcje zaawansowane: Właściwości rysunku

Ta opcja zaawansowana kontroluje, który system wysokości czcionki jest używany w rysunkach.

• Jeśli ustawisz tę opcję zaawansowaną na TRUE, wysokość CAP będzie używana podczas eksportu rysunku (DGN, DWG i DXF) i drukowania (papier, pliki wydruku, PDF), a wysokość czcionki będzie taka sama jak wysokość wielkich liter określonej czcionki. W przypadku korzystania z wysokości CAP, wysokość czcionki ustawiona na rysunku Tekla Structures jest taka sama po otwarciu rysunku w programie Autodesk AutoCAD lub Bentley MicroStation lub przy drukowaniu rysunku na papierze bądź w formacie PDF.

• Jeśli ustawisz tę opcję zaawansowaną na FALSE, używana będzie wysokość em dla czcionki. Kiedy używasz wysokości em i eksportujesz rysunek z Tekla Structures na przykład do pliku DWG, wysokość czcionki jest konwertowana z jednej jednostki na drugą (em na CAP), w wyniku czego często uzyskuje się nieprawidłową wysokość czcionki.
• Wartość domyślna to FALSE i może zajść konieczność zmiany wartości na TRUE w używanym środowisku lub dla niektórych projektów.

Do tej pory wysokość tekstu na rysunkach Tekla Structures opierała się wyłącznie na metryce wysokości czcionki em (rozmiar punktu). Jednak niektóre projekty wymagają określenia wysokości tekstu przy użyciu innego standardu branżowego, wysokości czcionki CAP. Wysokość CAP reprezentuje wysokość wielkiej litery dokładniej niż wysokość em.

(1) wysokość CAP

(2) rozmiar punktu (em)

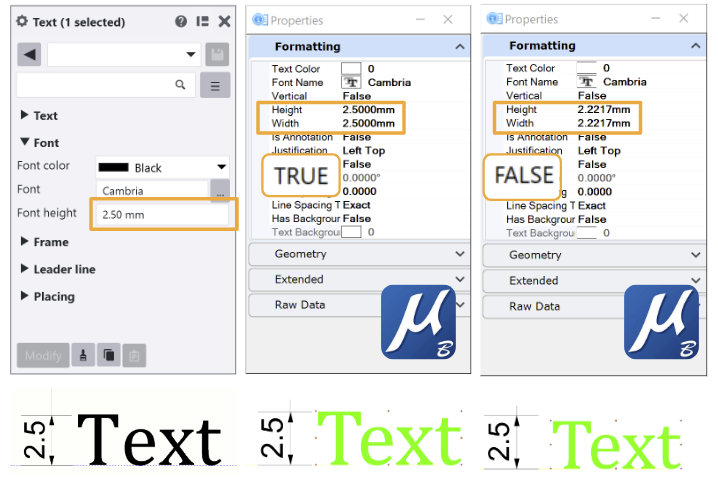

Na poniższej ilustracji przedstawiono różnicę w wysokości czcionki w wyeksportowanym pliku DWG, gdy opcja zaawansowana jest ustawiona na TRUE (stosowana jest wysokość CAP) lub na FALSE (stosowana jest wysokość em):

Ta opcja zaawansowana jest specyficzna dla modelu, a ustawienie jest zapisywane w bazie danych opcji.
