Kategoria w oknie dialogowym Opcje zaawansowane: Właściwości rysunku

Aby zawsze wyświetlać profile wstawek w formie warsztatowej jako podwójne części na rysunkach elementów pojedynczych, należy dla tej opcji zaawansowanej wybrać ustawienie TRUE. TRUE jest wartością domyślną. Aby wyświetlać profile wstawek przy użyciu reprezentacji dla elementu wybranej we właściwościach części, należy ustawić tę opcję zaawansowaną na wartość FALSE. Ustawienie to ma wpływ wyłącznie na reprezentację części — nie ma wpływu na wymiarowanie ani inne właściwości części.

Domyślnie, kalkulacja długości oraz prezentacja dla wstawki (tłumaczenie sprawdzane w pliku drawing.ail) na rysunku jest odmienna niż dla belki. W ramach procedury obliczania sprawdzana jest nazwa części, a w przypadku wykrycia nazwy „HAUNCH” lub jej tłumaczeń (np. „WZMOCNIENIE”) stosowane jest obliczanie wzmocnienia.

Dodatkowe nazwy dla profili wstawek można dodać w pliku drawing.ail w folderze \messages. Należy używać ciągów takich jak drawing_haunch_2 lub drawing_haunch_3.

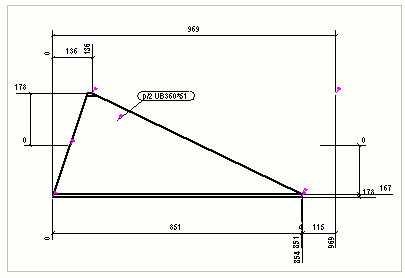

Poniżej przedstawiono przykładową reprezentację formy warsztatowej.

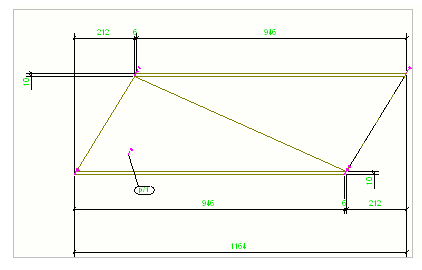

Poniżej przedstawiono przykładową reprezentację zarysu.

Ta opcja zaawansowana jest specyficzna dla modelu, a ustawienie jest zapisywane w bazie danych opcji.
