Kategoria w oknie dialogowym Opcje zaawansowane:Właściwości rysunku

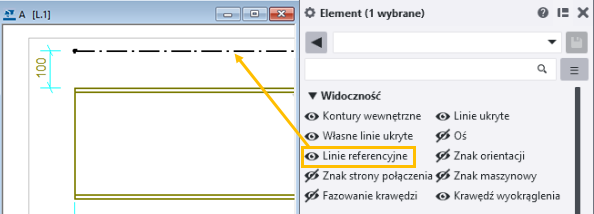

Ta opcja zaawansowana służy do ustawiania położenia linii odniesienia na rysunkach.

Można zignorować metodę wstawiania elementu do modelu, używając jednego z dostępnych przełączników.

W poniższych przykładach element został utworzony z określonymi ustawieniami położenia (Na płaszczyźnie, Obrót, Na głębokość) i ustawieniami offsetu końca (Dx, Dy, Dz).

Można użyć przełączników wymienionych poniżej. Jeśli pominiesz wartość, Tekla Structures używa POINT_LINE.

• POINT_LINE uwzględnia zarówno ustawienie położenia Na głębokość 50 mm, jak i offset końca Dz – 50 mm, dzięki czemu linia znajduje się w tym samym położeniu względnym, co w modelu.



• DEFINITION_LINE tworzy linię między punktami definicji elementu, uwzględnia ustawienia pozycji, ale ignoruje offsety końca, więc linia odniesienia jest rysowana przy użyciu Na głębokość 50 mm, ale offset końca Dz -50 mm jest ignorowany.



• CORNER_REFERENCE_LINE ignoruje zarówno ustawienia pozycji, jak i offsety końca oraz rysuje linię odniesienia w taki sposób, aby znajdowała się na elemencie, a nie na zewnątrz elementu. Ignoruje sposób wstawienia elementu do modelu.



Ta opcja zaawansowana jest specyficzna dla modelu, a ustawienie jest zapisywane w bazie danych opcji.
