Pliki historii działania Tekla Structures

Gdy wykonujesz pewne operacje, takie jak numerowanie czy zapisywanie modelu, Tekla Structures zapisuje informacje o działaniu Tekla Structures w plikach historii.


Plik	Opis
analysis.log	Tekla Structures zapisuje informacje w tym pliku, gdy użytkownik skorzysta z funkcji analizy. Plik zawiera także informacje o błędach, które wystąpiły podczas przenoszenia obciążeń. Plik historii jest zapisywany w folderze bieżącego modelu.
check_database.log	Tekla Structures zapisuje informacje w tym pliku po wykonaniu polecenia Napraw w menu Plik > Diagnozuj i napraw > Model. Plik historii jest zapisywany w folderze bieżącego modelu.
ClashCheck.log	Zawiera informacje o kolizjach znalezionych podczas ostatniej kontroli kolizji. Plik historii jest zapisywany w folderze bieżącego modelu.
ClientLog_cat.txt ClientLog_dog.txt	Pliki log klienta zawierają informacje diagnostyczne i komunikaty o błędach dotyczące usługi udostępniania Tekla Model Sharing, takie jak połączenie z usługą udostępniania lub stan usługi udostępniania. Pliki log klienta są domyślnie zapisywane w folderze \Users\<user>\AppData\Local\Tekla DataSharing. Istnieją dwa pliki historii klienta, każdy o maksymalnym rozmiarze 1 megabajta, tak aby informacje nie używały zbyt dużej ilości miejsca na dysku. Po osiągnięciu maksymalnego rozmiaru w jednym pliku zapisywanie pliku historii jest przełączane na drugi plik. Za każdym razem, gdy aktywny plik historii klienta się zmienia, wszelkie informacje zapisane uprzednio w bieżącym pliku historii są czyszczone przed zapisaniem jakichkolwiek nowych informacji w pliku log.
ComponentCatalog_<user>.log	Zawiera informacje o rozwiązywaniu problemów dotyczących katalogu Aplikacje i komponenty oraz wszelkie błędy, które wystąpiły w katalogu Aplikacje i komponenty. Na przykład błędy w plikach definicji katalogu są zapisywane w pliku ComponentCatalog_<user>.log. Plik log jest zapisywany w podfolderze \logs w folderze bieżącego modelu. Ograniczona liczba starszych komunikatów dziennika związanych z katalogiem Aplikacje i komponenty zostanie zarchiwizowana i zapisana w pliku ComponentCatalog_<user>.bak.log. Ten plik zawiera około 1024 KB danych.
conflict.log	Zawiera informacje o konfliktach, które wystąpiły, gdy więcej niż jeden użytkownik modyfikował obiekt w trybie wielu użytkowników. Plik historii jest zapisywany w folderze bieżącego modelu.
DocumentManager_<user>.log	Zawiera informacje o rozwiązywaniu problemów dotyczących narzędzia Menedżer dokumentów oraz wszelkie błędy, które wystąpiły w narzędziu Menedżer dokumentów. Plik log jest zapisywany w podfolderze \logs w folderze bieżącego modelu. Ograniczona liczba starszych komunikatów dziennika związanych z aplikacją Menedżer dokumentów zostanie zarchiwizowana i zapisana w pliku DocumentManager_<user>.bak.log. Ten plik zawiera około 256 KB danych.
DPMPrinter_<user>.log	Zawiera informacje dotyczące rozwiązywania problemów związanych z drukowaniem oraz wszelkie błędy, które wystąpiły podczas drukowania rysunków lub raportów do drukarki, pliku wydruku lub pliku PDF. Plik log jest zapisywany w podfolderze \logs w folderze bieżącego modelu. Ograniczona liczba starszych komunikatów dziennika związanych z drukowaniem zostanie zarchiwizowana i zapisana w pliku DPMPrinter2_ <user>.log. Ten plik zawiera około 1024 KB danych.
drawing_cloning.log	Zawiera informacje o sklonowanych rysunkach. Plik historii jest zapisywany w folderze bieżącego modelu.
drawing_history.log	Zawiera informacje o historii rysunku. Zdefiniowanie zawartości tego pliku umożliwia opcja zaawansowana XS_DRAWING_HISTORY_LOG_TYPE. Plik historii jest zapisywany w folderze bieżącego modelu.
dstv_nc.log	Każdorazowo podczas tworzenia plików NC Tekla Structures zapisuje w tym pliku informacje o przetworzonych zespołach. Plik historii jest zapisywany w folderze bieżącego modelu.
error_<user>_<YYYYMMDD>_<HHMMSS>.log	Za każdym razem, gdy w Tekla Structures wystąpi błąd, błąd jest zapisywany w pliku log błędów. Pliki log błędów zawierają opis błędów, które wystąpiły w określonym czasie. Jeśli na przykład wystąpił błąd 1 kwietnia 2019 o godzinie 9:15:30, nazwa powiązanego pliku historii błędów to error_<user>_20190401_091530.log. Plik log jest zapisywany w podfolderze \logs w folderze bieżącego modelu.
filetranerror.log	Używany tylko do komponentów elementów zimnogiętych, takich jak Albion, Ayrshire i Hispan. Jeśli po użyciu funkcji Transfer pliku komponenty nie działają zgodnie z oczekiwaniami, Tekla Structures zapisuje w tym pliku komunikaty o błędach. Plik historii jest zapisywany w folderze bieżącego modelu.
modelsharing.log	Zawiera operacje udostępniania, które zostały wykonane w Tekla Model Sharing. Na przykład otwarcie udostępnionego modelu i wczytanie zmian wprowadzonych przez innych użytkowników jest przechowywane w pliku modelsharing.log. Plik log jest zapisywany w podfolderze \logs w folderze bieżącego modelu.
numberinghistory.txt	Zawiera pełne szczegóły każdej sesji numeracji przeprowadzonej w modelu. Każda sesja znajduje się w innym bloku pliku. Plik historii jest zapisywany w folderze bieżącego modelu.
PublishToTrimbleConnect.log	Zawiera informacje o wysyłaniu oraz opis błędów, które wystąpiły podczas wysyłania modelu Tekla Structures do połączonego projektu Trimble Connect w formie pliku `.tekla`. Plik log jest zapisywany w podfolderze \logs w folderze bieżącego modelu.
save_history.log	Tekla Structures zapisuje informacje w tym pliku za każdym razem, gdy użytkownik zapisuje model. Plik historii jest zapisywany w folderze bieżącego modelu.
sharingfacade.log	Zawiera podstawowe informacje z plików informacji o kliencie, gdy wystąpił błąd w usłudze udostępniania Tekla Model Sharing. Plik log jest zapisywany w podfolderze \logs w folderze bieżącego modelu.
TeklaStructures_<user>.log	Zawiera informacje o całej sesji Tekla Structures - od otwarcia modelu do zamknięcia. Plik zawiera na przykład błędy i informacje o tym, które katalogi były używane. Ten tymczasowy plik historii jest zapisywany w folderze \TeklaStructuresModels i zostanie usunięty po zamknięciu Tekla Structures.
wizard.log	Tekla Structures zapisuje informacje w tym pliku, gdy użytkownik uruchomi plik zestawu reguł (kreatora) rysunku. Plik zawiera na przykład błędy i liczbę utworzonych rysunków. Plik historii jest zapisywany w folderze bieżącego modelu.

Wyświetlanie pliku historii

Większość plików historii można obejrzeć w przeglądarce Tekla Structures albo w aplikacji powiązanej z typem pliku, takiej jak Notatnik Microsoft.

Jeśli plik dziennika zawiera informacje na temat elementów lub zespołów, można sprawdzić te elementy lub zespoły w modelu. W pliku historii wybierz wiersz zawierający element lub zespół.

Elementy i zespoły mają prefiks guid.

Tekla Structures podświetli element w modelu. Jeżeli w wierszu znajduje się kilka elementów lub zespołów i wybierzesz ten wiersz, Tekla Structures podświetli wszystkie elementy w modelu. Możesz też wybrać elementy w różnych wierszach.

Wskazówka:

Menu podręczne elementu lub zespołu można otworzyć, klikając prawym przyciskiem myszy w pliku historii wiersz zawierający element lub zespół. Tekla Structures wyświetli to samo menu, co po kliknięciu prawym przyciskiem myszy elementu lub zespołu w modelu.

Otwórz model, którego pliki historii chcesz obejrzeć.
W menu Plik kliknij polecenie Historia, a następnie zaznacz plik.
- Historia kontroli kolizji (ClashCheck.log)
- Historia sesji (TeklaStructures_<user>.log)
- Historia numeracji (numberinghistory.txt)
- Historia zapisu (save_history.log)
- Historia rysunku (drawing_history.log)
- Historia obliczeń (analysis.log)
Wyświetl plik historii na jeden z następujących sposobów:
- Aby wyświetlić plik historii w przeglądarce, w menu Plik > Historia wybierz Wyświetl w Tekla Structures.
- Aby wyświetlić plik historii w aplikacji powiązanej z danym typem pliku, w menu Plik > Historia i kliknij opcję Wyświetl w aplikacji domyślnej.

Zmiana nazwy i lokalizacji pliku historii sesji

Możesz zmienić nazwę i lokalizację pliku historii sesji (TeklaStructures_<user>.log).

Jeśli inna osoba zarządza instalacją Tekla Structures, nie zmieniaj tych ustawień, chyba że zostaniesz tak poinstruowany.

Nazwa użytkownika Windows i rozszerzenie pliku .log są zawsze dodawane po konfigurowalnej część nazwy.

Otwórz odpowiedni plik inicjujący w celu edycji.

Mogą to być pliki user.ini lub company.ini.
Aby zmienić nazwę pliku historii sesji, dodaj następujący wiersz do pliku inicjującego:

set XS_LOG_FILE_NAME=<name of the file>

Przykład:

set XS_LOG_FILE_NAME=sessionhistory

Jeśli nazwa użytkownika Windows to "achilles", to spowodowałoby to utworzenie pliku dziennika o nazwie sessionhistory_achilles.log.

Nazwa domyślna to TeklaStructures_<user>.log.
Aby zmienić lokalizację pliku historii sesji, dodaj następujący wiersz do pliku inicjującego:

set XS_LOGPATH=<location of the file>

Jeśli nie ma innego zestawu lokalizacji, plik jest przechowywany w folderze nadrzędnym dla folderów modelu (domyślnie c:\TeklaStructuresModels).
Zapisz plik inicjowania.
Uruchom ponownie Tekla Structures, aby zastosować wprowadzone zmiany.

Plik historii numeracji

Plik historii numberinghistory.txt zawiera pełne szczegóły każdej sesji numeracji przeprowadzonej w modelu. Każda sesja numeracji znajduje się w innym bloku pliku.

Jeśli jedna seria numeracji pokrywa się z inną, błędy są zapisywane w pliku historii.

Uwaga:

Jeśli usuniesz plik historii numberinghistory.txt, Tekla Structures wygeneruje nowy o tej samej nazwie po następnym uruchomieniu numeracji. Nowy plik nie będzie zawierał historii poprzednich sesji numeracji.

Przykład

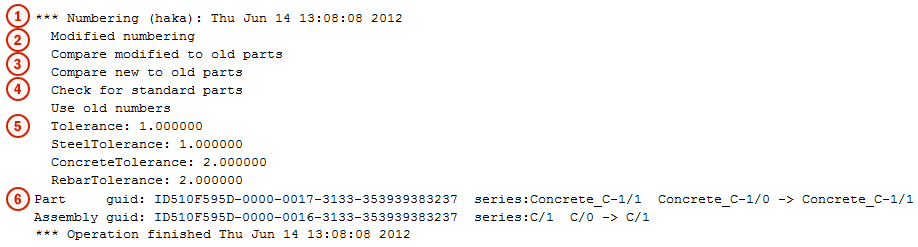

W tym przykładzie pokazano zawartość pliku historii numberinghistory.txt.


1	Nazwa użytkownika, data i godzina numeracji.
2	Metoda numeracji. Informacja `Modified numbering` jest wyświetlana, gdy użyjesz polecenia Numeruj zmienione obiekty. Informacja `Modified numbering for selected series` jest wyświetlana, gdy użyjesz polecenia Numeruj serie wybranych obiektów. Informacja `Diagnose & Repair Numbering: All` jest wyświetlana, gdy użyjesz polecenia Diagnozuj i napraw numerację: wszystko. Informacja `Diagnose & Repair Numbering: Series of selected objects` jest wyświetlana, gdy użyjesz polecenia Diagnozuj i napraw numerację: serie wybranych obiektów. Informacja `Renumber all` jest wyświetlana, gdy wybierzesz opcję Przenumeruj wszystko w oknie dialogowym Ustawienia numeracji.
3	Niektóre opcje Porównaj ustawione w oknie dialogowym Ustawienia numeracji są wyświetlane w pliku historii numbering.history tylko wtedy, gdy mają wartość inną niż domyślna: `Compare modified to old parts` `Compare new to old part` `No holes comparing` `No part name comparing` `Beam orientation` `Column orientation`
4	Opcje numeracji. Informacja `Use old numbers` jest wyświetlana, gdy wybierzesz opcję Użyj ponownie starych numerów w oknie dialogowym Ustawienia numeracji. Informacja `Check for standard parts` jest wyświetlana, gdy wybierzesz opcję Kontrola standardowych elementów w oknie dialogowym Ustawienia numeracji.
5	Tolerancje są ustawiane w oknie dialogowym Ustawienia numeracji.
6	Zmiany numerów pozycji i serii numeracji podczas jednej sesji numeracji.

Serie numeracji w pliku log historii numeracji

Tekla Structures wyświetla informacje o numerowanych elementach i zespołach w pliku historii numberinghistory.txt.

Przykład 1

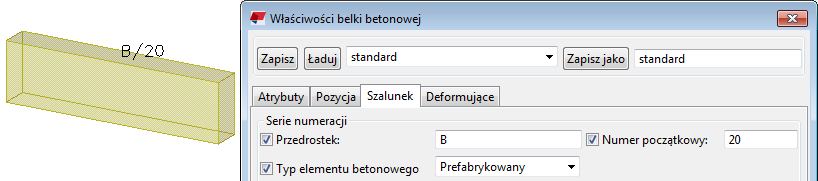

Plik historii numberinghistory.txt po utworzeniu i numeracji jednej belki betonowej B/20:


1	Numer pozycji elementu. Element z GUID `ID510F595D-0000-0030-3133-353939383335` to element serii numeracji `Concrete_B-20/1`. Element staje się pierwszym elementem w serii numeracji: `Concrete_B-20/0 -> Concrete_B-20/1`.
2	Numer pozycji zespołu. Numer ID zespołu to `ID510F595D-0000-002F-3133-353939383335`. Element należy do serii numeracji zespołu `B/20`, która jest również serią numeracji zespołu betonowego. Element otrzymuje numer pozycji zespołu: `B/20: B/0 -> B/20`.

Przykład 2

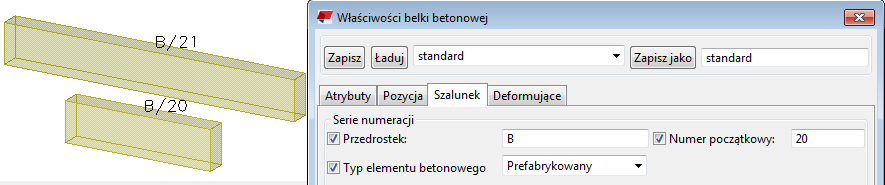

Plik historii numberinghistory.txt po utworzeniu i numeracji kolejnej belki betonowej B/21:


1	Numer pozycji nowego elementu. Element o numerze ID `ID510F595D-0000-0030-3133-353939383335` to element serii numeracji `Concrete_B-20/1`. Element staje się drugim elementem w serii numeracji: `Concrete_B-20/0 -> Concrete_B-20/2`.
2	Numer pozycji zespołu. Numer ID zespołu to `ID510F595D-0000-002F-3133-353939383335`. Element należy do serii numeracji zespołu `B/20`, która jest również serią numeracji zespołu betonowego. Element otrzymuje numer pozycji zespołu: `B/20 B/0 -> B/21`.
