Szablony tekstowe (.rpt) zawierają tylko tekst. Są one używane głównie do tworzenia raportów lub zestawień konkretnych obiektów Tekla Structures, np. zestawień materiałowych zespołów konstrukcyjnych.

1. W menu Tekla Structures Plik kliknij Edytory > Edytor szablonów.
   Możesz także otworzyć Edytor szablonów z menu Start Windows.
2. W edytorze szablonów kliknij Plik > Nowy.
3. Wybierz Szablon tekstowy.



   Aby utworzyć nowy szablon na podstawie predefiniowanego szablonu, wybierz plik z sekcji predefiniowanych szablonów w oknie dialogowym Typy szablonów.

4. Kliknij OK.

   W obszarze roboczym szablonu otworzy się pusty szablon i będzie można rozpocząć dodawanie treści. Jeśli wybrano wstępnie zdefiniowany szablon, obszar roboczy zawiera wstępnie zdefiniowaną treść.



5. Ustaw lub zmodyfikuj ustawienia strony szablonu i ustawienia marginesów:
   1. Kliknij dwukrotnie szablon, aby otworzyć okno dialogowe Właściwości strony szablonu.
   2. W obszarach Wynik, Obszar roboczy i Marginesy zmodyfikuj następujące elementy:
      • Szerokość i Wysokość: Ustaw wartość w znakach. Opcja użycia podziałów stron w przypadku przekroczenia wysokości strony jest domyślnie zaznaczona. Jeśli ta opcja nie jest zaznaczona, w dokumencie wyjściowym nie pojawiają się podziały stron.

        Aby użyć wielu kolumn w szablonie, należy odpowiednio zdefiniować szerokość. Szczegółowe informacje na temat tworzenia szablonu z dwoma kolumnami można znaleźć w artykule Jak utworzyć szablon z dwoma kolumnami.

      • Wysokość widoku: Ustaw wysokość strony w znakach dla projektu szablonu. Nie ma to wpływu na dane wyjściowe szablonu.

      • Marginesy: Ustaw marginesy dla lewej, prawej i dolnej części szablonu w znakach.

   3. Kliknij OK, aby zapisać zmiany.
6. Aby dodać wiersz nagłówka strony w szablonie, kliknij Wstaw > Komponent > Nagłówek strony.
7. Dodaj niezbędne etykiety tekstowe do nagłówka strony.
   1. Wybierz nagłówek strony i kliknij przycisk Tekst na pasku narzędzi.
   2. Wpisz potrzebny tekst i kliknij OK.



   3. Wybierz lokalizację tekstu w nagłówku strony.
   4. W ten sam sposób dodaj inne etykiety tekstowe.
      Na przykład dodaj etykietę nazwy raportu, numer strony i datę oraz etykiety nagłówków kolumn dla listy elementów, które zostaną umieszczone pod nagłówkiem strony.

   Tutaj dodaliśmy kilka etykiet tekstowych do nagłówka, w tym etykiety nagłówków kolumn dla listy elementów:

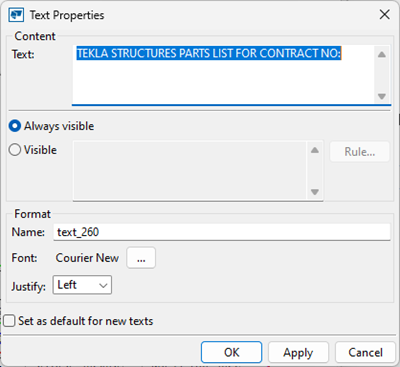

8. Modyfikowanie właściwości tekstu.
   1. Kliknij dwukrotnie etykietę tekstową w nagłówku strony.
   2. Zmodyfikuj odpowiednie właściwości.


      Można zmienić kolor obiektu tekstowego. Aby to zrobić, kliknij dwukrotnie obiekt tekstowy w szablonie, a we właściwościach obiektu kliknij przycisk obok ustawienia czcionki. Następnie kliknij pole koloru i wybierz kolor standardowy lub niestandardowy.



   3. Kliknij OK.
9. Dodaj niezbędne pola wartości do nagłówka strony.
   Pola wartości służą do pobierania informacji z modelu i wstawiania ich do raportu.
   1. Wybierz nagłówek strony, kliknij Wstaw > Pole wartości i wybierz lokalizację pola wartości w nagłówku.

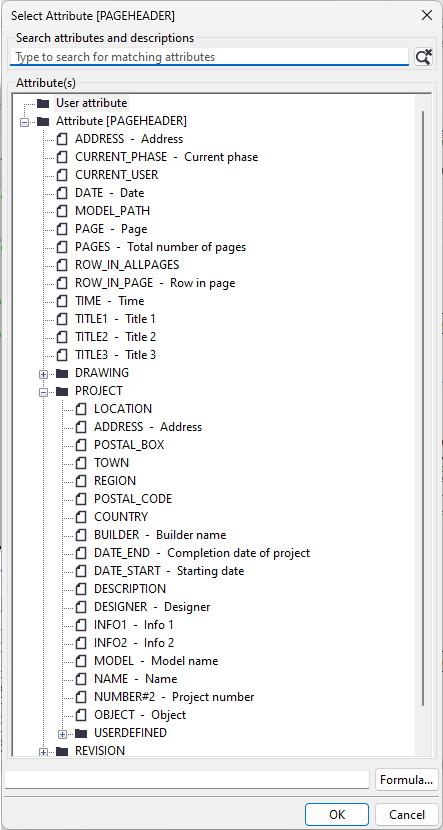

   2. Z listy dostępnych atrybutów wybierz atrybut do dodania w polu wartości.

   3. Kliknij OK.
   4. Dodaj inne pola wartości w ten sam sposób.

   Do nagłówka strony dodaliśmy kilka pól wartości i atrybutów: PROJECT.NUMBER, PROJECT.NAME, PAGE, oraz DATE.

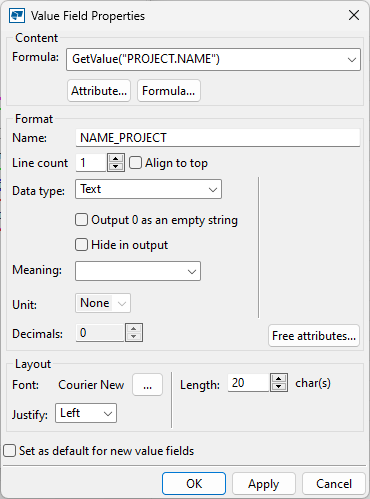

10. Zmodyfikuj właściwości pola wartości.
    1. Kliknij dwukrotnie pole wartości w nagłówku strony lub w przeglądarce treści po lewej stronie.
    2. Zmodyfikuj właściwości pola wartości.


       Podczas dodawania zawartości do szablonu zwróć uwagę na przeglądarkę zawartości po lewej stronie. Pokazuje dodane obiekty zawartości i umożliwia szybkie wybieranie obiektów zawartości oraz pracę z nimi. Po wybraniu obiektu w przeglądarce zawartości jest on również wybierany w szablonie.



11. Dodaj nowe wiersze w szablonie.
    1. Kliknij kolejno opcje Wstaw > Komponent > Wiersz.
    2. Wybierz typ zawartości w wierszu i kliknij OK.

       Wybrany typ zawartości wpływa na atrybuty szablonu, które można dodać w polach wartości. W tym przykładzie wybierzemy ELEMENT.

12. Dodaj pola wartości, aby uzyskać żądane dane z bazy danych Tekla Structures.
    1. Kliknij Wstaw > pole Wartość.
    2. Wybierz lokalizację pola wartości w wierszu.

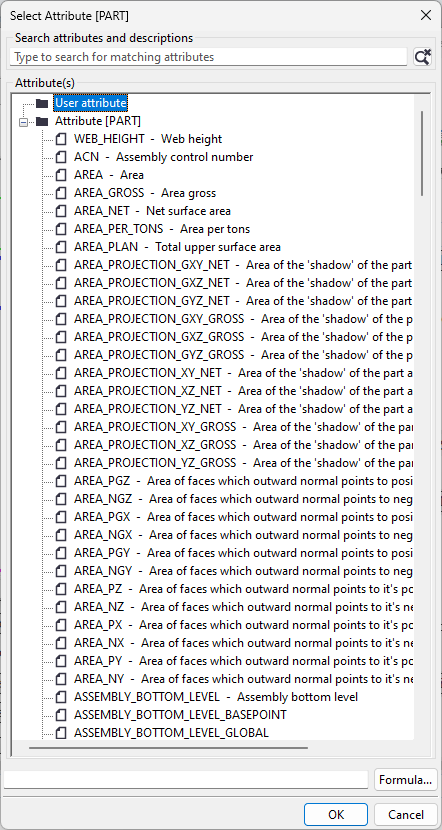

       Wyświetlone zostanie okno dialogowe Wybierz atrybut.



    3. Wybierz atrybut z listy i kliknij OK.
    4. Dodaj resztę potrzebnych pól wartości i atrybutów w ten sam sposób.

    Tutaj dodaliśmy do wiersza następujące atrybuty szablonu: PART_POS, PROFILE, NUMBER, MATERIAL, ,LENGTH, AREA, oraz WEIGHT


13. Aby dodać wiersz stopki strony w szablonie, kliknij Wstaw > Komponent > Stopka strony.
14. Dodaj niezbędne etykiety tekstowe i pola wartości do stopki strony w taki sam sposób, jak do nagłówka i w razie potrzeby zmodyfikuj właściwości.

    Do stopki strony dodaliśmy kilka etykiet tekstowych i pól wartości: NUMBER_TOTAL, AREA_TOTAL, oraz WEIGHT_TOTAL.



15. Sfinalizuj szablon.

    Gdy szablon będzie miał już żądaną zawartość, możesz poprawić jego wygląd, zmieniając położenie etykiet i pól wartości, przycinając niektóre wiersze lub dodając linie oddzielające wiersze. Przycięcie usuwa niepotrzebne miejsce z otoczenia wierszy.

    • Aby przyciąć wiersz nagłówka strony, wiersz elementu lub wiersz stopki strony, wybierz wiersz, kliknij prawym przyciskiem myszy, wybierz Przytnij, a następnie wybierz żądaną opcję przycinania.
    • W razie potrzeby przeciągnij etykiety tekstowe i pola wartości, aby zmienić ich położenie.
    • Dodaj linie w szablonie pomiędzy wierszami. W szablonach tekstowych możesz używać obiektów tekstowych, aby dodać linie przerywane (- - - - - -) pomiędzy wierszami.
    Oto ostateczna zawartość szablonu:



16. Zapisz szablon.
    1. Kliknij Plik > Zapisz jako.
    2. Zapisz szablon w folderze modelu. Jeśli chcesz wykorzystać szablon także w innych projektach, zapisz go w folderze szablonów zdefiniowanym dla opcji zaawansowanej XS_FIRM lub XS_PROJECT.
    3. W polu Nazwa pliku wpisz nazwę szablonu.
    4. Kliknij OK.

Oto przykład raportu listy elementów.
