Tworzenie bloku tytułowego z pliku DWG

Możesz zaimportować blok tytułowy DWG w szablonie rysunku Tekla Structures. Nie musisz dzięki temu przerysowywać wszystkiego w Edytorze szablonów.

Przed zaimportowaniem bloku tytułowego DWG

W oprogramowaniu CAD upewnij się, że linie znajdują się w przestrzeni modelu, a nie w obszarze arkusza. Tekla Structures nie odczytuje informacji z obszaru arkusza.
Konieczne może być zapisanie pliku CAD bloku tytułowego w starszym formacie DWG, najlepiej AutoCAD2000, który usuwa grafikę proxy i jest zgodny z większością wersji Tekla Structures.
Przesuń blok rysunkowy na współrzędną 0,0,0.
Oczyść plik DWG w oprogramowaniu CAD tak, aby znajdował się w nim tylko blok tytułowy i nic więcej. Usuń wszystkie niepotrzebne teksty z bloku tytułowego.
Może być konieczne wyczyszczenie dodatkowych danych z pliku DWG w oprogramowaniu CAD (wypróbuj WBLOCK, PURGE lub FLATTEN bez ukrywania obiektów).

Importowanie i zmienianie bloku tytułowego DWG

Aby otworzyć Edytor szablonów w Tekla Structures przejdź do Plik i wybierz Edytory > Edytor szablonów.
W edytorze szablonów kliknij Plik > Nowy.
Wybierz Szablon graficzny.
Kliknij OK.

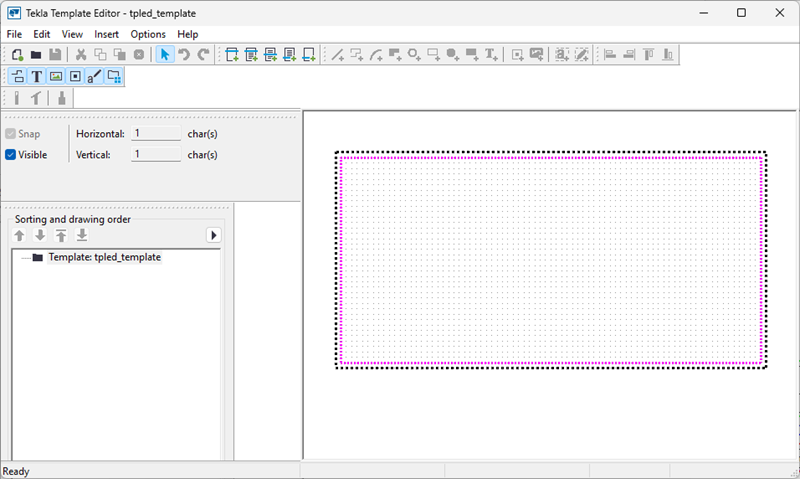

Pusty szablon zostanie otwarty w obszarze roboczym szablonu.
Możesz później usunąć wszystkie wstępnie zdefiniowane ustawienia marginesów i dostosować rozmiar strony:
1. Kliknij dwukrotnie szablon, aby otworzyć okno dialogowe Właściwości strony szablonu.
2. W obszarach Marginesy usuń wartości ze wszystkich pól marginesów.
3. Kliknij OK, aby zapisać zmiany.
Wszystkie szablony muszą być utworzone w wierszu szablonu, więc następnie dodaj wiersz w szablonie dla bloku tytułowego rysunku.

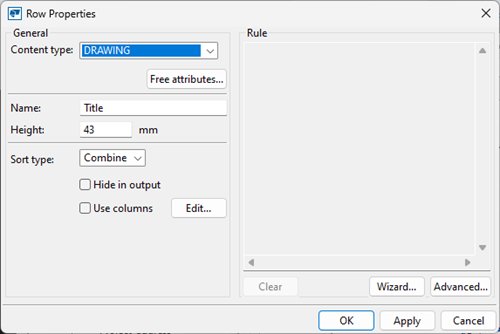

1. Kliknij kolejno opcje Wstaw > Komponent > Wiersz.
2. Wybierz RYSUNEK jako typ zawartości wiersza i kliknij OK.

  Wybrany typ zawartości wpływa na atrybuty szablonu, które można dodać w polach wartości.
Wybierz Wstaw > Plik i wskaż plik DWG.
Wybierz żądany plik DWG bloku tytułowego i kliknij OK.
Kliknij wewnątrz wiersza, aby wstawić plik DWG.
W wyświetlonym oknie dialogowym Wybierz metodę importu, ustaw Skalę na 1 i kliknij OK.
Ta wartość zależy od jednostek pliku DWG i Edytora szablonów. Po wstawieniu pliku DWG można sprawdzić, czy jego rozmiar jest prawidłowy. Często wymagana wartość konwersji wynosi 25,4 (współczynnik konwersji dla milimetrów i cali), zgodnie z opisem w artykule Współczynnik skali eksportu rysunku dla plików DWG/DXF.
Po zaimportowaniu pliku DWG wszystkie elementy są domyślnie zgrupowane. Wybierz grupę lub blok, kliknij prawym przyciskiem myszy i wybierz polecenie Rozgrupuj.
Teraz można edytować lub usuwać zawartość wstawionego bloku tytułowego DWG.
Aby zmodyfikować właściwości tekstu, dwukrotnie kliknij tekst.
Blok tytułowy zawiera już kilka etykiet tekstowych dodanych w oprogramowaniu CAD. Można też na przykład zmodyfikować czcionkę, kolor i rozmiar tekstu.
Aby pobrać dane z modelu lub rysunku Tekla Structures, należy dodać niezbędne pola wartości.
1. Wybierz opcję Wstaw > Pole wartości i kliknij w wierszu, aby umieścić pole wartości w szablonie.

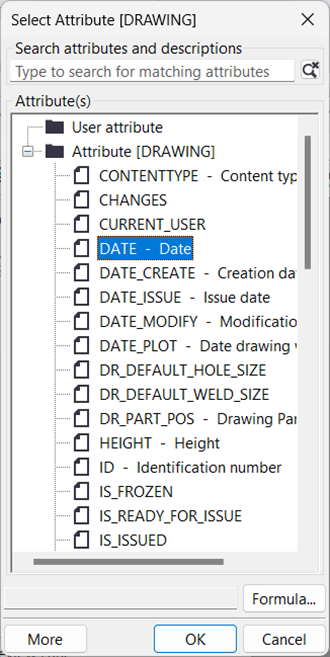

2. Wybierz pożądany atrybut.
  Wybierz, które dane mają zostać połączone. Takie dane odpowiadają właściwościom w modelu lub rysunku. Właściwości pól wartości można zmieniać, klikając dwukrotne element.
3. Kliknij OK.

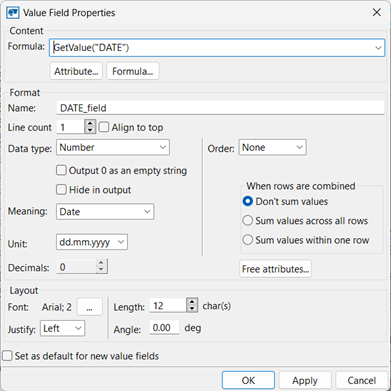

4. Aby zmodyfikować właściwości pola wartości, kliknij je dwukrotnie.
5. W razie potrzeby dodaj dodatkowe pola.

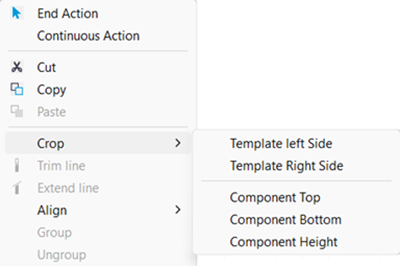

Aby dostosować rozmiar szablonu, wybierz wiersz, kliknij prawym przyciskiem myszy i użyj odpowiednich opcji Przytnij, aby usunąć nadmiar miejsca.
Zapisz szablon tabelki rysunkowej w bieżącym folderze modelu, folderze projektu lub folderze firmowym albo w folderze systemowym.

Teraz można dodać nowy szablon bloku tytułowego w żądanych układach rysunku.
