Tworzenie szablonu raportu w formacie .pdf

Można tworzyć szablony graficzne, które będą używane do sporządzania raportów w formacie .pdf.

W menu Plik wybierz Edytory > Edytor szablonów.
Wybierz menu Plik > Nowy > Szablon graficzny.
Kliknij Edytuj > Właściwości.

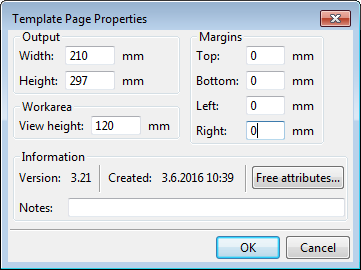

W oknie dialogowym Właściwości strony szablonu określ wymiary strony zgodne z docelowym formatem strony (na przykład A4):

Rozmiar pliku musi być taki, jak zdefiniowany w pliku konfiguracyjnym PaperSizesForDrawings.dat.
Dodaj nowe wiersze i pola wartości, aby uzyskać żądane dane z bazy danych Tekla Structures. Więcej informacji na temat dodawania nowych wierszy i pól wartości znajdziesz w artykule Utwórz szablon graficzny.
Kliknij menu Plik > Zapisz jako i zapisz raport z rozszerzeniem nazwy pliku .pdf.rpt.
Skopiuj nowy szablon do swojego folderu szablonów, takiego jak folder ustawień modelu lub folder ustawień firmy (XS_FIRM).

Teraz można teraz utworzyć raport w formacie .pdf za pomocą nowego szablonu raportów .pdf. Aby uzyskać więcej informacji, zobacz Tworzenie raportu.

Przykładowy raport .pdf

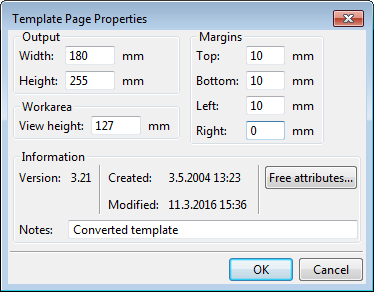

W tym przykładowym raporcie użyto następującego rozmiaru strony:

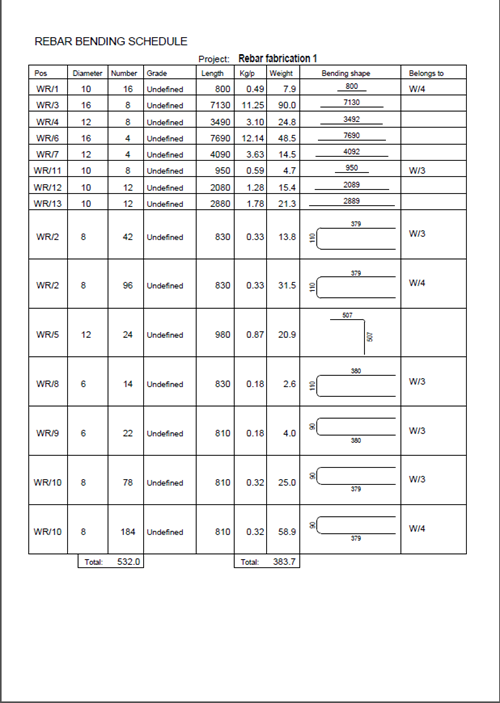

Poniżej znajduje się przykład raportu utworzonego przy użyciu tego konkretnego szablonu raportu.

Aby otworzyć raport w przeglądarce, kliknij tutaj.
