Można używać wysokości CAP jako miary wysokości czcionki na rysunkach Tekla Structures i mieć większą kontrolę nad wysokością czcionki podczas wydruku i eksportu rysunków. Wysokość czcionki CAP można również zastosować w szablonach graficznych.

Do tej pory wysokość tekstu na rysunkach Tekla Structures opierała się wyłącznie na mierze wysokości czcionki em (rozmiar punktu). Jednak niektóre projekty wymagają określenia wysokości tekstu przy użyciu innego standardu branżowego, wysokości czcionki CAP. Wysokość CAP reprezentuje wysokość wielkiej litery dokładniej niż wysokość em.

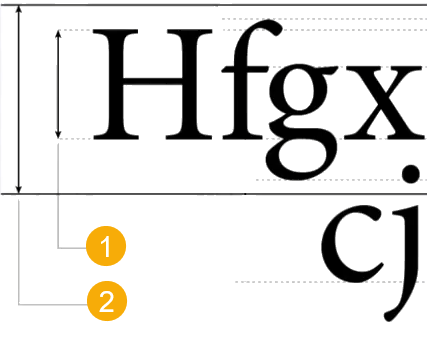

(1) wysokość CAP

(2) rozmiar punktu (em)

Można kontrolować wysokość czcionki na rysunkach za pomocą nowej opcji zaawansowanej XS_DRAWINGS​_USE​_​CAP​_HEIGHT​_FOR​_FONT​_HEIGHT. Wysokość CAP jest używana, gdy ta opcja zaawansowana jest ustawiona na wartość TRUE, natomiast wysokość em (rozmiar punktu) jest używana, gdy ta opcja zaawansowana jest ustawiona na FALSE (wartość domyślna).

Zmiana miary czcionki nie jest automatycznie stosowana do istniejących szablonów. Opcja zaawansowana XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT nie ma bezpośredniego wpływu na teksty w rysunkach utworzonych za pomocą szablonów rysunków w Edytorze szablonów. Jest tak, ponieważ zmiana wysokości czcionki może spowodować nakładanie się pól szablonu.

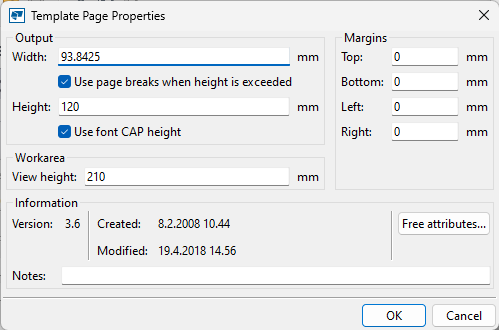

• Aby użyć wysokości CAP w określonym szablonie rysunku, należy zaznaczyć opcję Użyj wysokości CAP dla czcionki we właściwościach strony szablonu, a następnie dostosować zawartość szablonu w razie potrzeby, aby poprawić nakładające się pola.



• Podczas tworzenia nowego szablonu rysunku wstępny wybór opcji Użyj wysokości CAP dla czcionki zależy od sposobu uruchomienia Edytora szablonów:

  • Jeśli Edytor szablonów został uruchomiony z poziomu Tekla Structures z menu Plik lub podczas edytowania układu rysunku, Edytor szablonów postępuje zgodnie z ustawieniem XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT.

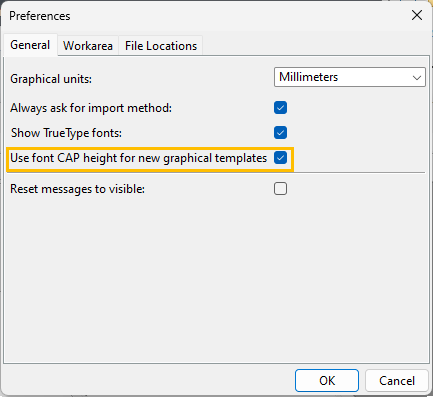

  • Jeśli Edytor szablonów został uruchomiony spoza Tekla Structures z menu Start Microsoft Windows, opcja jest kontrolowana przez preferencje Edytora szablonów w zależności od zaznaczenia pola wyboru Używaj wysokości CAP dla czcionek w nowych szablonach graficznych:
