Dodaj obrazy do szablonu

Możesz dodawać obrazy do szablonów graficznych. Możesz np. dołączyć do rysunków logo swojej firmy.

Tekla Structures obsługuje następujące formaty obrazów w szablonach graficznych:

.bmp
.jpeg
.jpg
.png
.tif
.tiff

Podczas dodawaniu obrazów w szablonach:

Nie dodawaj bardzo dużych obrazów, ponieważ bardzo wolno się aktualizują.
Obraz może wyglądać inaczej w edytorze obrazów, na wydruku i w wyeksportowanym pliku DWG.
Gdy eksportujesz rysunek jako plik DWG, Tekla Structures kopiuje obrazy w tym samym folderze jako plik DWG. Jeśli obrazu nie ma w tym samym folderze, wyświetlana jest tylko nazwa obrazu wraz z pustą ramką zamiast obrazu w DWG.
Jeśli środowiska korzystają z lokalnych symboli, folder z lokalnymi symbolami również jest dołączony do ścieżki wyszukiwania z folderem common\symbols. Jeśli folder lokalnych symboli zawiera pliki o takiej samej nazwie, jak folder common\symbols, używany jest lokalny plik symbolu.
Gdy otwierasz rysunek, który zawiera obrazy wstawione w szablonie, Tekla Structures najpierw szuka obrazów w folderze modelu, a potem w folderze \symbols w bieżącym środowisku.
Możesz zdefiniować folder, w którym Tekla Structures zawsze szuka obrazów, za pomocą opcji zaawansowanej DXK_SYMBOLPATH. Możesz też zdefiniować folder firmowy na obrazy.

Aby otworzyć Edytor szablonów, w Tekla Structures przejdź do menu Plik i kliknij Edytory > Edytor szablonów.
Możesz także otworzyć Edytor szablonów z menu Start Windows.
Otwórz istniejący szablon graficzny lub utwórz nowy szablon graficzny w Edytorze szablonów.
Dodaj nowy wiersz w szablonie:
1. Aby dodać nowy wiersz, kliknij Wstaw > Komponent > Wiersz.
2. Wybierz typ zawartości w wierszu i kliknij OK.
Upewnij się, że wybrałeś wiersz, a następnie kliknij Wstaw > Obraz, aby otworzyć okno dialogowe Wybierz plik obrazu.

Jeśli istnieje lokalny folder symboli, zawartość tego folderu jest domyślnie wyświetlana. Możesz przeglądać zawartość folderu common\symbols, wybierając ten folder. Jeśli lokalny folder z symbolami nie istnieje, Tekla Structures wyświetla zawartość folderu common\symbols.
Jeśli masz obraz, który chcesz dodać w innym folderze, możesz wyświetlić ten folder w oknie dialogowym Wybierz plik obrazu:
1. W Edytorze szablonów kliknij Opcje > Preferencje.
2. Przejdź do karty Lokalizacje plików.
3. W wierszu Symbole, obrazy dodaj nowy folder, oddzielony średnikiem (;).
  Przykład:

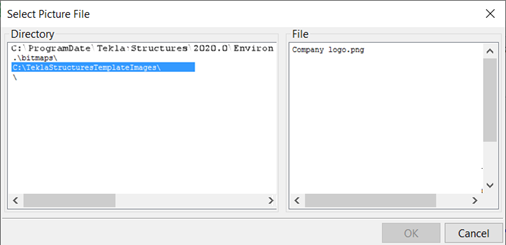

Zdefiniowany folder jest wyświetlany na liście Katalog:
Wybierz obraz z listy Plik, kliknij OK i dodaj obraz.

Możesz dopasować rozmiar, przeciągając uchwyty obrazu.

Jeśli obraz jest wyświetlany w szablonie, ale nie na rysunku, zdefiniuj tę samą ścieżkę, która została użyta dla obrazu w Edytorze szablonów, dla opcji zaawansowanej DXK_SYMBOLPATH w Tekla Structures. Aby uzyskać więcej informacji, zobacz Logo w szablonie (obraz) z folderu firmowego.

Przykład

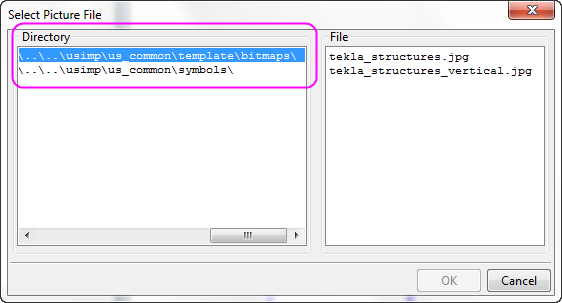

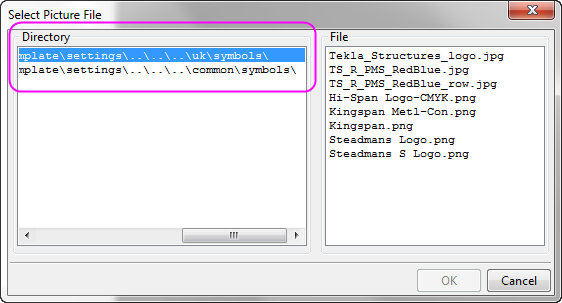

Te przykłady okna dialogowego Wybierz plik obrazka pokazują strukturę folderów w różnych środowiskach.

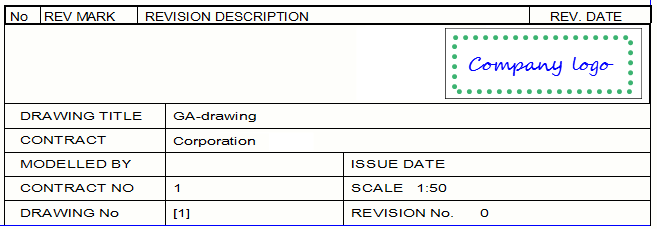

W tym przykładzie w szablonie dodano logo firmy.

Możesz także zaimportować plik DWG, który będzie używany jako blok tytułowy. Więcej informacji można przeczytać w temacie Tworzenie bloku tytułowego z pliku DWG.
