Ulepszona wymiana danych między Tekla Structures i systemem zarządzania produkcjąTekla PowerFab umożliwia płynną i łatwą współpracę między projektantami konstrukcji stalowych i producentami, którzy korzystają z systemu Tekla PowerFab.

Tekla PowerFab Connector pozwala teraz szybko i łatwo uzyskać aktualny katalog profili, wykończenia oraz statusy producentów w czasie rzeczywistym, bezpośrednio z systemu zarządzania produkcją.

Można też przekazywać informacje o elementach modelu w celach zakupowych, śledzić zmiany i przesyłać pakiety bezpośrednio do systemu zarządzania produkcją. Ten w pełni zintegrowany, kompleksowy przepływ pracy zapewnia dokładność przesyłanych informacji.

Tekla PowerFab Connector eliminuje konieczność ręcznych poprawek i rozwiązuje konflikty w przesyłaniu danych, co minimalizuje ryzyko opóźnień produkcji i dostaw na budowę, ogranicza także straty materiałowe oraz ryzyko przekroczenia budżetu projektów.

Tekla PowerFab Connector zwiększa interoperacyjność między Tekla Structures i Tekla PowerFab, przekształcając proces komunikacji i przesyłania danych. Dzięki temu konfiguracja i użytkowanie systemu w całym projekcie, od zamówienia po produkcję, łącznie z zarządzaniem zmianami, będzie szybkie, dokładne i łatwe.

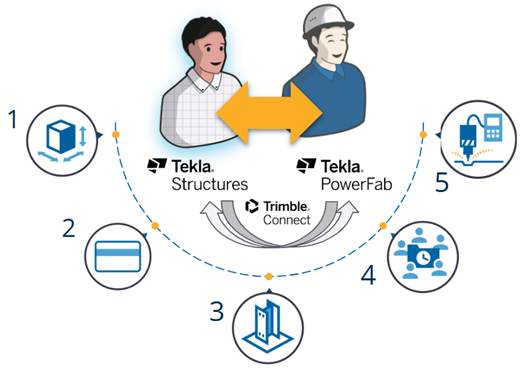

(1) Rozpoczęcie procesu modelowania

(2) Przesłanie do zamówienia (ABM)

(3) Dalsze detalowanie

(4) Przygotowanie rysunków produkcyjnych i innych rzeczywistych informacji

(5) Rozpoczęcie produkcji

Teraz można łatwo przesyłać dane na dowolnym etapie projektu, niezależnie od przygotowania rysunków produkcyjnych lub numeracji elementów.

Oprócz wprowadzenia wielu nowych funkcji wspierających kompleksowy przepływ pracy, poprzednia funkcja eksportu do Tekla PowerFab została opracowana na nowo, aby wspierać i kierować rzeczywistym przepływem pracy nad projektem. Wszystkie funkcje starego okna dialogowego są również obecne w nowym, ulepszonym przepływie pracy ale dokładnie wtedy, gdy są potrzebne.

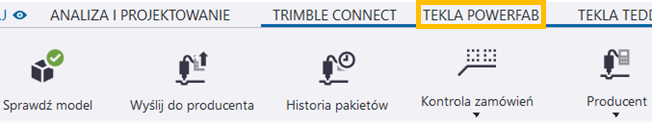

Na wstążce znajduje się nowa karta Tekla PowerFab zawierająca narzędzia do kompleksowego przepływu pracy zespołowej. Narzędzia ułatwiają zespołowi projektowemu pracę z wykorzystaniem tych samych informacji.

Producent korzystający z Tekla PowerFab może udostępniać swój katalog profili, materiałów i wykończenia konstrukcji detalistom konstrukcji używając pamięci w chmurze. Detalista konstrukcji może następnie wybrać producenta w projekcie i uzyskać dostęp do jego danych.

Zobacz Ustawienia producenta.

Następnie, nowy przepływ pracy poprowadzi przez proces korzystania z właściwych profili i materiałów obsługiwanych przez producenta.

Przed przesłaniem jakichkolwiek obiektów można sprawdzić poprawność modelu przy użyciu prawidłowych ustawień producenta. To sprawdzenie poprawności modelu można wykonać ręcznie, obiekt po obiekcie, lub automatycznie za pomocą narzędzia do sprawdzania.

Narzędzie Sprawdź model pomaga znaleźć i rozwiązać problemy przed przesłaniem jakichkolwiek informacji do producenta.

Dzięki temu narzędziu można mieć pewność, że profile, materiały, wykończenia lub elementy przesyłane do producenta zostaną przez niego zaakceptowane za pomocą Tekla PowerFab oraz, że wymiana danych odbywa się płynnie.

Zobacz Sprawdź poprawność pakietu Tekla PowerFab.

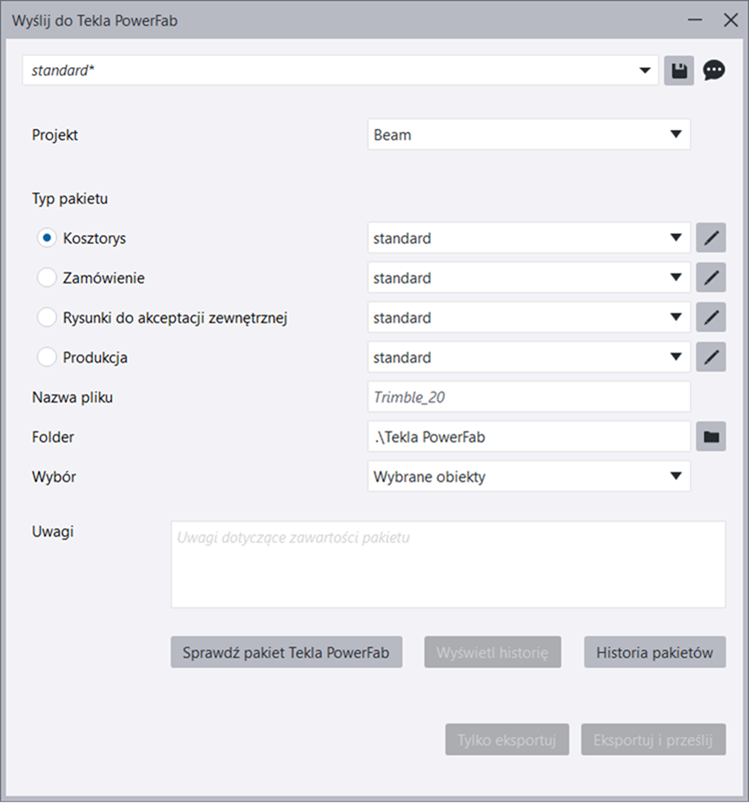

Narzędzie do przesyłania pakietów prowadzi użytkownika podczas eksportowania i przesyłania różnych typów pakietów do producenta na dowolnym etapie projektu. Można wyeksportować następujące dane z Tekla Structures lokalnie, aby je sprawdzić lub bezpośrednio do Tekla PowerFab w celu kosztorysowania, zamówienia materiałów i produkcji:

• dane IFC
• dane do zamówienia
• rysunki i informacje o rysunkach
• dane CNC

Dane IFC można wyeksportować do producenta w celu kosztorysowania. Zobacz Ustawienia kosztorysu.

Na etapie zamówienia można utwórz pakiet dla producenta w celu zakupu materiałów i definiowania niezbędnych właściwości. Eksportowany plik ma format .trb. Zobacz Ustawienia zamówienia.

Gdy rysunki są gotowe, można je przesłać do biura inżynieryjnego w celu zewnętrznego zatwierdzenia. Po zatwierdzeniu rysunków można przesłać pakiet do produkcji. Eksportowany plik ma format .pfxt.

Zobacz poniżej:

• Ustawienia rysunków do zewnętrznej akceptacji
• Ustawienia produkcji

Aby umożliwić bezproblemową współpracę i komunikację, wybierz projekt Trimble Connect, z którym Ty i producent jesteście połączeni. Następnie producent otrzymuje powiadomienia o Twoich pakietach w Tekla PowerFab. Producent może przejrzeć przesłane dokumenty, zaakceptować je lub odrzucić oraz przesłać Ci uwagi.

Możesz wyświetlić bieżący stan, zawartość wszystkich przesłanych materiałów i komentarze producenta w oknie Historia pakietów.

Zobacz Wyświetlanie historii pakietów.

Do zarządzania procesem zamówień służy nowe narzędzie Kontrola zamówień. Można go użyć do przypisania numerów zamówień dla zakupionych materiałów, co umożliwia zarządzanie zmianami na późniejszym etapie projektu. Narzędzie pozwala też łatwo sprawdzić, czy w modelu wprowadzono zmiany, które mogą wpływać na zamówienia i wymagać ponownego przesłania pakietu do zamówienia.

Można też sprawdzać i śledzić zmiany wprowadzone w już zamówionych elementach stalowych.

Do karty wstążki Trimble Connect dodano usługę Udostępnianie statusu, aby ułatwić jej użycie, a także w celu wsparcia przepływu pracy Tekla PowerFab Connector.

Udostępnianie statusu ma przełącznik Pokaż tylko działania z Tekla PowerFab do szybkiego wyświetlania statusu producenta.

Zobacz Odnowione Udostępnianie statusu.

Import z Tekla PowerFab jest nadal dostępny jako osobna funkcja. Zobacz Importowanie do Tekla PowerFab. Zalecamy korzystanie z udostępniania statusów zamiast ich importowania.
