Możesz teraz utworzyć plik TrimBIM (.trb) bezpośrednio w Tekla Structures i wybrać, które zestawy właściwości IFC są zawarte w pliku TrimBIM.

Do wydajnego eksportu TrimBIM można użyć tych samych zestawów właściwości IFC, co do eksportu plików IFC. Okno dialogowe Definicje zestawu właściwości umożliwia dodawanie i modyfikowanie zestawów właściwości. Po utworzeniu ustawień zestawu właściwości można ich następnie używać podczas wybranego eksportu.

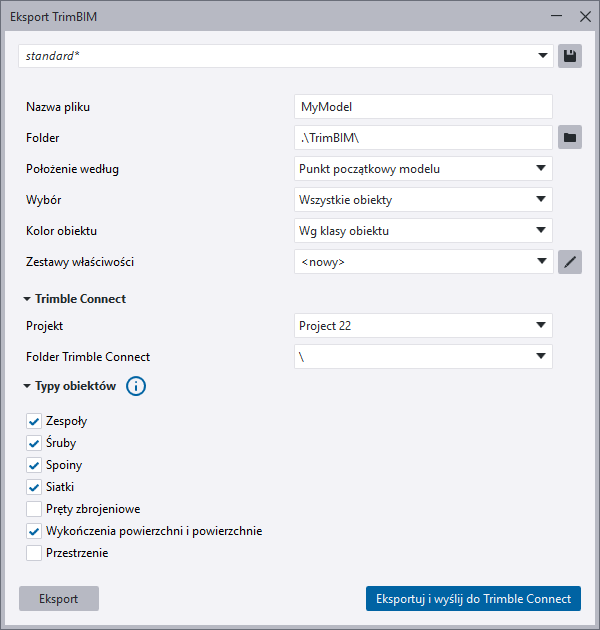

Aby wyeksportować, przejdź do Plik > Eksportuj > TrimBIM.

• Wyeksportuj cały model lub tylko wybrane obiekty modelu.
• Wybierz typy obiektów w eksporcie. Pozwala to zdefiniować zawartość w eksporcie.
• Określa, gdzie plik .trb jest przechowywany lokalnie. Plik jest zawsze eksportowany lokalnie, a następnie można go przesłać do wybranego projektu Trimble Connect, pozostawiając plik lokalny w lokalizacji, do której został pierwotnie wyeksportowany. Domyślnie plik .trb jest eksportowany w folderze modelu.

Przy przesłaniu modelu Tekla Structures do projektu Trimble Connect jako pliku .tekla można teraz łatwo zdefiniować ustawienia przesyłania.

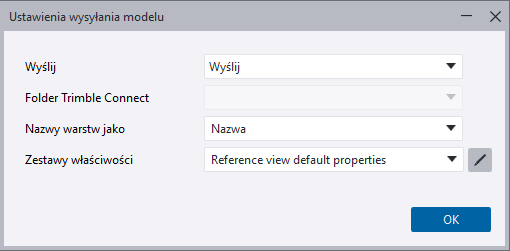

Nowe okno dialogowe Ustawienia wysyłania modelu pozwala wskazać folder przesyłania dla pliku .tekla i wybrać zestawy właściwości IFC, które zostaną uwzględnione podczas przesyłania. Pozwala to na elastyczne zarządzanie danymi zawartymi w pliku .tekla. Użyj tych samych zestawów właściwości IFC dla pliku .tekla, co podczas eksportowania plików IFC. Po utworzeniu ustawień zestawu właściwości można ich następnie używać podczas wybranego eksportu.

Zestawy właściwości IFC zastępują poprzednio używany plik part.epr.

Oprócz tego, jeśli używany jest Tekla Model Sharing, można wybrać częstotliwość przesyłania plików .tekla.

Aby zdefiniować ustawienia przesyłania plików .tekla, przejdź do Plik > Trimble Connect > Ustawienia wysyłania modelu.

• Wybierz folder projektu Trimble Connect, do którego bieżący model zostanie przesłany jako plik .tekla. Domyślna ścieżka folderu to Structural\Tekla Models.

• W razie potrzeby wybierz zestawy właściwości IFC, które chcesz uwzględnić podczas wysyłania. Można otworzyć okno dialogowe Definicje zestawu właściwości, które umożliwia dodawanie i modyfikowanie zestawów właściwości.

• Jeśli używasz modelu Tekla Model Sharing, wybierz częstotliwość wysyłania pliku .tekla. Dostępne ustawienia:

  • Linia bazowa (domyślnie) = Model udostępniony jest automatycznie przekazywany do ustalonego folderu projektu Trimble Connect za każdym razem, gdy użytkownik tworzy nowy plan bazowy.

  • Wyślij = Model udostępniony jest automatycznie przekazywany do ustalonego folderu projektu Trimble Connect po każdym pomyślnym zapisaniu.

  • Nigdy = Model udostępniony nigdy nie jest przekazywany do ustalonego folderu projektu Trimble Connect.

Nowe ustawienia zastępują używane wcześniej opcje zaawansowane XS_​CONNECT_​UPLOAD_​MODEL_​FOLDER i XS_​UPLOAD_​SHARED_​MODEL_​TO_​CONNECT.

Rozszerzenie Linking documents to Trimble Connect z Tekla Warehouse obsługuje teraz niestandardową strukturę folderów i można zdefiniować ścieżkę folderu projektu Trimble Connect dla każdego typu dokumentu, która będzie używana podczas przesyłania dokumentów do Trimble Connect.
