W Tekla Structures 2025 Obiekty zbrojenia można numerować przy użyciu bieżących numerów sekwencji, które zaczynają się od 1 (lub A, lub innego określonego numeru początkowego lub litery) w każdym zespole betonowym lub jednostce sekcji wylewania. Ta metoda jest zgodna ze standardami branżowymi wielu krajów i sprawia, że numery zbrojenia są mniejsze, krótsze, a także łatwiej je stosować i odczytywać.

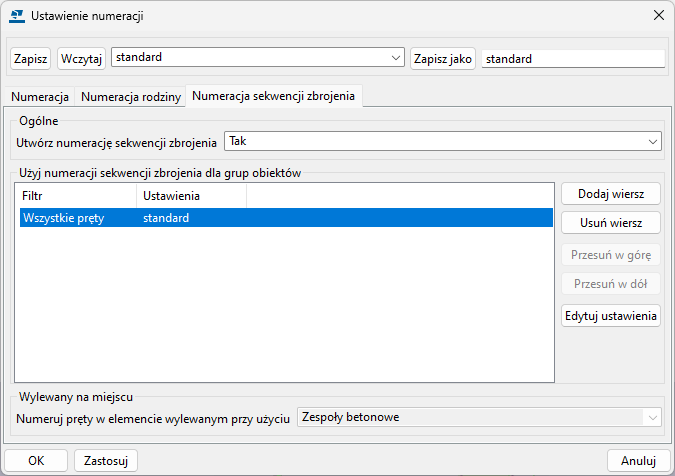

Teraz w oknie dialogowym Ustawienie numeracji jest nowa karta Numeracja sekwencji zbrojenia:

Po wybraniu opcji Tak na liście Utwórz numerację sekwencji zbrojenia Tekla Structures użyje ustawień numeracji sekwencji dla określonych obiektów zbrojenia przy następnym numerowaniu obiektów modelu. Upraszcza to proces numerowania zbrojenia, ponieważ nie trzeba już osobno używać makra Numeracja sekwencji zbrojenia i nie trzeba uruchamiać makra przed otwarciem rysunku lub utworzeniem raportu uwzględniającego zbrojenie.

Uwaga: lista Numeruj pręty w elemencie wylewanym przy użyciu jest dostępna tylko wtedy, gdy dla modelu włączono opcję zarządzania wylewaniem (opcja zaawansowana XS_ENABLE_POUR_MANAGEMENT XS_ENABLE_POUR_MANAGEMENT jest ustawiona jako TRUE).

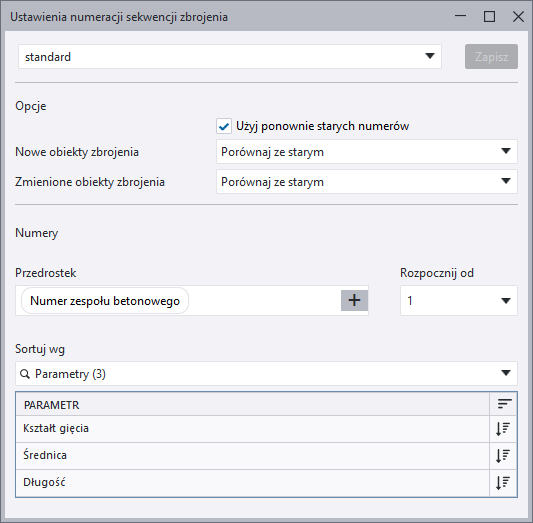

Za pomocą filtrów wyboru można zdefiniować grupy obiektów, które będą numerowane przy użyciu numerów sekwencji zbrojenia. Aby zdefiniować ustawienia dla wybranej grupy obiektów, kliknij Edytuj ustawienia i skorzystaj z okna dialogowego Ustawienia numeracji sekwencji zbrojenia.

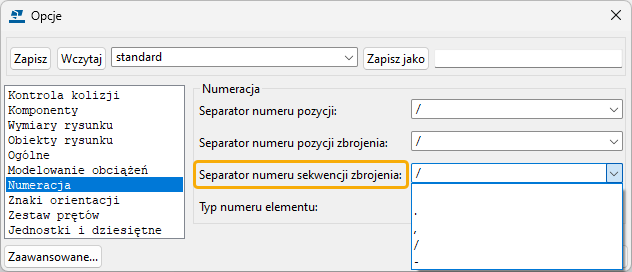

Aby zdefiniować domyślny separator dla numerów sekwencji zbrojenia, przejdź do menu Plik > Ustawienia > Opcje > Numeracja. Dostępna jest nowa lista, Separator numeru sekwencji zbrojenia, na której można wybrać kropkę (.), przecinek (,), ukośnik (/) lub myślnik (-) jako domyślny separator.

Wcześniej liczba linii prowadzących w zestawach prętów była ograniczona do dwóch lub trzech w przypadku zakrzywionych konstrukcji. Ograniczenie to zostało teraz usunięte dla zestawów prętów zbrojeniowych z licami ramion, co umożliwia używanie nieograniczonej liczby linii prowadzących.

Tekla Structures tworzy teraz automatycznie wymaganą liczbę linii prowadzących dla zestawu prętów tworzonych za pomocą polecenia Zbrojenie > Podłużne.

Na przykład, dla podłużnych zestawów prętów zbrojeniowych w płaskich polibelkach, Tekla Structures 2025 tworzy jedną linię prowadzącą na każdym ostrym narożu polibelki i trzy linie prowadzące przy każdym zakrzywionym segmencie polibelki. Ulepszenie to umożliwia łatwe zbrojenie płaskich, ciągłych polibelek i ław fundamentowych za pomocą zestawów prętów.

Aby dodać więcej linii prowadzących do istniejących zestawów prętów, skorzystaj z polecenia Podrzędna linia prowadząca na karcie kontekstowej Zestaw prętów na wstążce.

Dla linii prowadzących zestawów prętów jest teraz dostępna nowa właściwość Typ fazowania. Opcje typu fazowania Brak i Punkt łuku pozwalają dostosować sposób, w jaki zestawy prętów podążają za ostrymi i zakrzywionymi narożami elementów. Właściwość Typ fazowania można znaleźć w następujących lokalizacjach:

• We właściwościach zestaw prętów w nowej sekcji Podstawowa linia prowadząca panelu właściwości

• We właściwościach podrzędnej linii prowadzącej w obszarze Ogólne w panelu właściwości

• Na kontekstowym pasku narzędzi dla linii prowadzących

Po ustawieniu nowej właściwości podrzędnej linii prowadzącej Dziedzicz offsety na Tak można używać podobnych offsetów początkowych i końcowych dla podrzędnych linii prowadzących, jak w przypadku głównej linii prowadzącej. Offsety te są automatycznie dostosowywane tak, aby zestawy prętów przebiegały równolegle do krawędzi elementu nadrzędnego.

We właściwościach zestawu prętów w panelu właściwości jest teraz dostępna nowa właściwość Zamknij kształt.

Po wybraniu dla właściwości Zamknij kształt wartości Tak, ramiona prętów w zestawach prętów są łączone nad szczelinami lic ramion lub powierzchni ramion, na przykład w belkach w kształcie litery T, dźwigarach i słupach w kształcie litery L.

Tekla Structures automatycznie wydłuża lub skraca istniejące odłączone lica pręta do punktów przecięcia, dzięki czemu powstaje ciągły kształt pręta. Zwykle powstaje zamknięty kształt, ale może to być również kształt otwarty. Ciągły kształt pręta może również wystawać poza beton, jeśli punkt przecięcia istniejących lic ramion lub powierzchni ramion znajduje się poza betonem.

Właściwość Zamknij kształt nie wpływa na lica ramion ani powierzchnie ramion zestawów prętów. Przedłużane lub skracane są tylko ramiona prętów. Tekla Structures nie usuwa ani nie dodaje lic ramion ani powierzchni ramion w celu automatycznego utworzenia ciągłego kształtu pręta. Aby dodać lub usunąć lico ramienia lub powierzchnię ramienia, trzeba zrobić to ręcznie, zanim wartość Zamknij kształt zostanie ustawiona na Tak.

Na wstążce jest teraz dostępne nowe polecenie Zbadaj , Warstwy zestawu prętów, a na kontekstowym pasku narzędzi dla zestawów prętów i lic ramion oraz powierzchni ramion znajduje się nowy przycisk . Za pomocą tego polecenia można uzyskać więcej informacji na temat tego, które zestawy prętów mają wpływ na umieszczenie wybranego zestawu prętów, a na które wpływa umieszczenie wybranego zestawu prętów.

Zestawy prętów, które są tworzone przy użyciu powierzchni ramion, są teraz zgodne z otuliną na wszystkich krawędziach elementu, w tym na okrągłych cięciach, otworach, podcięciach i wklęsłych krawędziach. Dotyczy to zarówno prostych, jak i zakrzywionych prętów i działa z modyfikatorami właściwości, modyfikatorami detalu końcowego i liniami podziału.

W oknie dialogowym Opcje Ustawienia w oknie dialogowym Opcje można teraz kontrolować automatyczne tworzenie wycięć dla zestawów prętów i ustawić minimalny rozmiar wycięć, które mają zostać utworzone. Domyślnie wszystkie wycięcia w zbrojonych elementach betonowych są również tworzone w zestawach prętów. Dotyczy to zestawów prętów utworzonych za pomocą poleceń Poprzeczne, Podłużne i Według powierzchni na karcie Zbrojenie.

Aby dostosować domyślne ustawienia Tworzenia wycięcia, przejdź do menu Plik > Ustawienia > Opcje > Zestaw prętów > Ogólne i zastosuj następujące ustawienia:

• W polu Automatycznie utwórz wycięcia wybierz, czy podczas tworzenia zestawów prętów mają być dla nich tworzone wycięcia z elementów zbrojonych.

• W obszarze Nie twórz wycięć mniejszych niż zdefiniuj minimalny wymiar wycięć, które mają zostać utworzone. W przypadku wycięć okrągłych wymiarem jest średnica, w przypadku wycięć prostokątnych jest to najkrótsza krawędź wycięcia, a w przypadku wycięć wielobocznych to najkrótsza krawędź strefy granicznej wokół wycięcia.

Wersja Tekla Structures 2025 wprowadza komponent detalowania Automatyczna linia podziału Podział prętów w zestawie prętów dla zestawów prętów. Automatyczna linia podziału umożliwia generowanie linii podziału zestawu prętów, która dzieli i łączy długie pręty w zestawach prętów, tak aby pręty nie przekraczały długości handlowej.

Automatyczna linia podziału działa podobnie do istniejącego Narzędzia automatycznego łączenia dla grup prętów zbrojeniowych. Funkcja Automatyczna linia podziału jest jednak wygodniejsza w użyciu, ponieważ aktualizuje informacje automatycznie w miarę wprowadzania zmian w linii podziału zestawu prętów.

Zostały wprowadzone ulepszenia komunikatów o błędach dotyczących zestawów prętów w oknie Zbadaj obiekt. W przypadku nieprawidłowych zestawów prętów Tekla Structures wyświetla teraz numer błędu (atrybut ERROR_STATUS) oraz opis przyczyny nieprawidłowości prętów.

Sygnalizowane są następujące błędy:

• (1) Nie można automatycznie usunąć ramienia, które było za krótkie w stosunku do promienia gięcia

• (2) Nie można zastosować wyrównania długości do początku pręta

• (4) Nie można zastosować wyrównania długości do końca pręta

• (8) Nie można zastosować odgięcia pręta

• (16) Nie można zastosować otuliny, warstwy lub dodatkowych offsetów do ramion pręta

• (32) Nie można dostosować łagodnych krzywych do geometrii pręta

• (64) Nie można obliczyć gięć dla geometrii pręta

• (128) Nie można obliczyć gięć dla geometrii pręta

• (256) Nieprawidłowe parametry zakładu w linii podziału

• (512) Nie można zastosować wyrównania długości do zamkniętego pręta

W przypadku błędów 64 i 128 podawany jest ten sam komunikat o błędzie. Są to różne błędy, ale oba związane z obliczeniami gięcia prętów zbrojeniowych.

• Nowy typ zawartości, SIMILAR_REBAR_ASSEMBLY, może być teraz używany w szablonach do raportowania informacji o podobnych zespołach zbrojenia.

• Wcześniej, w znakach zbrojenia na rysunkach, element Liczba wyświetlał nieprawidłową wartość dla spiralnych prętów zbrojeniowych. Teraz wyświetla wartość 1, ponieważ każdy spiralny pręt jest osobną jednostką. Jest to także zgodne z zachowaniem atrybutu NUMBER NUMBER, NUMBER#1, NUMBER #2w szablonach.

  Aby wyświetlić liczbę uzwojeń dla pręta spiralnego, użyj atrybutu ROUNDS ROUNDS pokazującego wartość dziesiętną.
