Inne ulepszenia w rysunkach
Tekla Structures 2025 obejmuje również ulepszenia wydajności otwierania okien dialogowych właściwości rysunku, szczegółowych ustawień na poziomie obiektu, wymiarowania rysunku, uwagi i znaku rysunku, szkicu pręta, widoku siatek zbrojeniowych, etykiety przekrojów i widoku detalu, wzorów kreskowania oraz biblioteki 2D.
Szybsze okna dialogowe rysunków
Otwieranie właściwości widoku rysunku jest znacznie szybsze
Okno dialogowe rysunku Właściwości widoku jest teraz buforowane przy pierwszym otwarciu, dzięki czemu otwiera się znacznie szybciej za każdym razem, gdy otwierasz je ponownie w bieżącej sesji Tekla Structures.
To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP2.
Otwieranie właściwości reguł wymiarowania jest znacznie szybsze
Czas otwarcia okna dialogowego Właściwości reguły wymiarowania został znacznie skrócony.
Prawidłowe działanie przycisków w oknach dialogowych właściwości opartych na tabelach

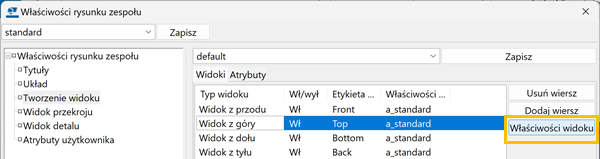

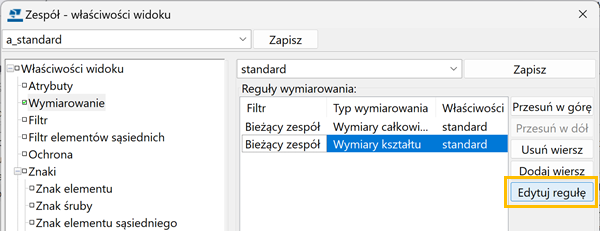

Przyciski powodujące wykonywanie operacji w wierszach okien dialogowych właściwości, takie jak przycisk Właściwości widoku w panelu Tworzenie widoku właściwości na rysunkach pojedynczych elementów, zespołów betonowych i zespołów, czy przycisk Edytuj regułę w panelu Wymiarowanie właściwości widoku rysunku, teraz działają już przy pierwszym kliknięciu, bez względu na sposób wybrania wiersza w tabeli. Wcześniej często trzeba było kliknąć przycisk dwa razy, aby działał.
Poprawiono również działanie operacji otwierania wszystkich klasycznych okien dialogowych właściwości na rysunkach.
To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP4.
Usprawnienia kolejności reguł dla szczegółowych ustawień poziomu obiektów

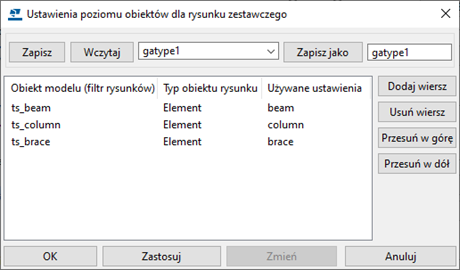

Dodanie nowej reguły zestawu reguł w szczegółowych ustawieniach poziomu obiektów za pomocą przycisku Dodaj wiersz i wybranie reguły powoduje dodanie nowej reguły po wybranej regule. Wcześniej nowa reguła była zawsze dodawana jako ostatnia w zestawie reguł i trzeba było użyć przycisków Przesuń w górę i Przesuń w dół , aby umieścić regułę w żądanym miejscu w zestawie reguł.
To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP3.
Aby uzyskać więcej informacji na temat szczegółowych ustawień poziomu obiektów, zobacz Utwórz i zastosuj szczegółowe ustawienia poziomu obiektów.
Ulepszenia wymiarowania
Używanie jednostki miary grad w wymiarach kątowych
Teraz zamiast stopni w wymiarach kątowych można używać jednostek grad.
Na przykład na rysunkach zestawczych, na których pokazane jest wyrównanie mostu z drogą poniżej, powszechną praktyką jest pokazywanie kąta w gradach zamiast stopni.

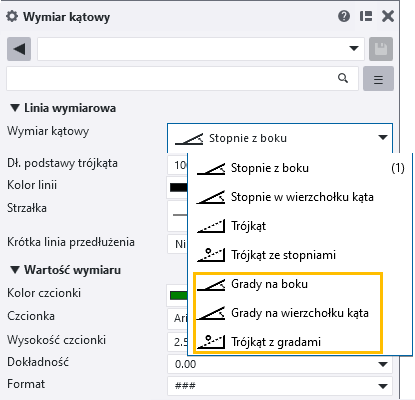

Dostępne są nowe opcje dla jednostek grad w panelu właściwości wymiaru kątowego, kontekstowym pasku narzędzi, we właściwościach wymiarów rysunku zestawczego oraz starych oknach dialogowych właściwości wymiaru:
Grady z boku
Grady na wierzchołku kąta
Trójkąt z gradami
Możesz użyć nowej opcji zaawansowanej, XS_ANGLE_GRADIAN_SIGN, aby ustawić pożądany znak jednostek grad. Wartością domyślną jest "g". Ta opcja zaawansowana znajduje się w kategorii Właściwości rysunku w oknie dialogowym Opcje zaawansowane.
To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP4.
Aby uzyskać więcej informacji o właściwościach wymiarów, zobacz Właściwości wymiaru.
Dostosowywanie symboli strzałek linii wymiarowych dla wymiarów radialnych
Teraz można tworzyć własne symbole strzałek linii wymiarowych także dla wymiarów radialnych.
Aby uzyskać szczegółowe informacje na temat dostosowywania symboli strzałek linii wymiarowych, zobacz Dostosowywanie strzałek linii wymiarowej.
Ulepszenia w narzędziu Wymiarowanie grupy prętów
Uwagi powiązane używane w etykietach
Narzędzie Wymiarowanie grupy prętów używa teraz uwag powiązanych podczas tworzenia etykiety. Atrybuty użytkownika w etykietach wymiarów grup prętów są teraz automatycznie aktualizowane po zmianie w obiektach modelu, z którymi są powiązane.
Połącz jednakowe znaki
Za pomocą nowego ustawienia Połącz jednakowe znaki na kartach dodatkowych znaków można grupować powielone znaki w jeden znak.
Wymiarowanie nachylonych prętów w zestawach prętów
Teraz można wymiarować nachylone pręty w zestawach prętów.
Aby uzyskać więcej informacji na temat funkcji Wymiarowanie grupy prętów, zobacz Wymiarowanie grupy prętów.
Lepsze rozpoznawanie otworów okrągłych w wymiarowaniu otworów
Metoda wymiarowania Wymiary otworów lepiej rozpoznaje teraz okrągłe otwory w wymiarowaniu opartym na widoku. Regularny wielobok z co najmniej 8 punktami jest teraz identyfikowany jako okrągły otwór. Na przykład cięcie wieloboczne z okrągłymi fazowaniami narożników jest teraz rozpoznawane jako okrągły otwór.
Więcej informacji na temat wymiarowania na podstawie widoku można znaleźć w sekcji Dodawanie automatycznych wymiarów na poziomie widoku.
Ulepszenia wymiarowania wykończenia powierzchni
-
W wymiarowaniu opartym na widoku, opcja Scal w jedną linię Według nazwy obsługuje teraz wykończenie powierzchni.
-
Za pomocą opcji Wymiary filtra wszystkie punkty wierzchołków wielobocznego wykończenia powierzchni można teraz zwymiarować, wybierając z listy Wymiar do opcję wszystkich punktów (ostatnia opcja).
Ulepszenia uwag i znaków rysunku
Dodawanie uwag powiązanych z zastosowanymi wartościami
Dodano nowe polecenie dla tworzenia uwag powiązanych (Z zastosowanymi wartościami). W środowisku Default jest ono dostępne na wstążce. Polecenie to umożliwia tworzenie uwag powiązanych przy użyciu wartości wybranej dla ustawienia Linia odniesienia we właściwościach uwag powiązanych. Pozostałe trzy polecenia uwag powiązanych nie pozwalają na użycie zastosowanej wartości dla ustawienia Linia odniesienia i zawsze używane są wartości wstępnie zdefiniowane dla każdego z tych poleceń: Z linią odniesienia, Bez linii odniesienia, lub Wzdłuż linii.
Nowe polecenie Dodaj uwagę powiązaną z zastosowanymi wartościami jest używane domyślnie po wybraniu polecenia Dodaj uwagę powiązaną z menu kontekstowego lub z listy obiektów panelu właściwości rysunku albo po wprowadzeniu polecenia za pomocą opcji Szybkie uruchamianie.
Jeśli polecenie Z zastosowanymi wartościami nie jest widoczne na wstążce, można je dodać za pomocą Edytora wstążki.
To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP1.
Więcej informacji na temat uwag powiązanych można znaleźć w sekcji Dodawanie uwag powiązanych na rysunkach.
Tło znaku dopasowane do ramki znaku
Po wybraniu opcji Nieprzezroczysty tło znaku jest teraz dopasowywane dokładnie do krawędzi ramki. Wcześniej tylko tekst był maskowany.
Teraz:
Wcześniej:
Aby uzyskać więcej informacji na temat właściwości znaków, zobacz Właściwości znaku.
Oznaczenie grupy prętów używa uwag powiązanych w etykietach
Oznaczenie grupy prętów używa teraz uwag powiązanych podczas tworzenia etykiety. Atrybuty użytkownika w oznaczeniach grupy prętów są teraz automatycznie aktualizowane po zmianie w obiektach modelu, z którymi są powiązane.
Aby dowiedzieć się więcej na temat funkcji Oznaczenie grupy prętów, zobacz Dodawanie znaków zbrojenia za pomocą aplikacji Znakowanie grupy prętów.
Ulepszenia dla szkiców pręta
Nowe opcje pozycjonowania w aplikacji Rysuj szkice prętów zbrojeniowych
W aplikacji Rysuj szkice prętów zbrojeniowych można teraz umieszczać kształty gięcia i uwagi w obszarze wybranym na rysunku za pomocą nowej opcji Pozycja Dostosowana pozycja w wyrównanych blokach. Opcja ta powoduje rozmieszczenie kształtów gięcia i uwag w kolumnach w wybranym obszarze. Wszystkie pręty w słupie są domyślnie wyrównane w pionie. Aby wybrać obszar, kliknij przycisk Wskaż pozycję bloku. Opcja Dostosowana pozycja w wyrównanych blokach jest dostępna tylko po wybraniu opcji tworzenia Szkic i oznaczenie pręta. Ta opcja położenia pozwala też umieścić kształty gięcia w poziomie za pomocą opcji Orientacja: Obróć w poziomie.
Aby uzyskać więcej informacji na temat aplikacji Rysuj szkice prętów zbrojeniowych, zobacz Rysowanie szkiców prętów zbrojeniowych za pomocą aplikacji Rysuj szkice prętów zbrojeniowych.
Odbicie lustrzane szkiców prętów
Teraz można tworzyć poziome lub pionowe odbicia lustrzane szkiców pręta w znakach zbrojenia za pomocą właściwości szkicu pręta na poziomie obiektu przy użyciu nowych opcji Lustro we właściwościach szkicu pręta:
Odbicie lustrzane jest dostępne w trybach Jeden współczynnik i Dwa współczynniki.
To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP1.
Aby uzyskać więcej informacji na temat szkiców prętów w znakach, zobacz Dodawanie szkicu pręta w znakach zbrojenia.
Ulepszenia w aktualizacji oznaczeń widoków przekroju i widoków detali

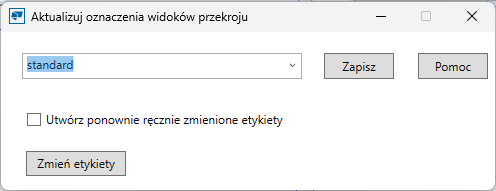

Makra Aktualizuj oznaczenia widoków przekroju i Aktualizuj oznaczenia widoków detali zostały zmienione w aplikacje. Wcześniej były to makra, które miały pewne ograniczenia. Dla aplikacji dostępne jest nowe okno dialogowe, w którym można zapisywać i wczytywać ustawienia oraz zmieniać etykiety ręcznie zmodyfikowanych etykiet widoku. W niektórych przypadkach widoki przekroju i widoki detali były nieprawidłowo oznaczone. Teraz etykiety widoków są poprawne.
Aby uzyskać szczegółowe informacje na temat aktualizacji oznaczeń widoków przekroju i widoków detali, zobacz Modyfikowanie, rozmieszczanie i wyrównywanie widoków rysunku
Ulepszenia w Widok siatki zbrojeniowej
Więcej na temat tworzenia widoków siatki na rysunkach można dowiedzieć się z podrozdziału Tworzenie widoków siatki zbrojeniowej.
Dodawanie etykiety siatki w widoku
W oknie dialogowym Widok siatki zbrojeniowej dodano nową opcję Etykieta siatki, za pomocą której można dodawać etykiety siatki w lewym górnym rogu widoku. Dostępne opcje to: Brak i Pozycja siatki. Wartość pozycji siatki składa się z numeru pozycji siatki (ASSEMBLY. SERIAL_NUMBER) i nazwy zespołu (ASSEMBLY.NAME).
To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP1.
Obsługa parametrów wiersza poleceń
Narzędzie Widok siatki zbrojeniowej można teraz uruchomić z wiersza poleceń.
Widoki siatki ze wszystkich typów widoków
Widoki siatki można teraz tworzyć z dowolnego typu widoku, nie tylko z widoku z przodu i z tyłu. Widoki siatki można również tworzyć z rysunków zestawczych.
Zmiana położenia pliku definicji wzoru kreskowania
Plik definicji wzoru kreskowania hatch_types1.PAT został przeniesiony z \common\inp do \common\system. Ułatwia to definiowanie własnego pliku konfiguracyjnego przy użyciu XS_SYSTEM, XS_PROJECT lub XS_FIRM. Kolejność wyszukiwania folderów wzorów kreskowania jest teraz taka sama jak w przypadku innych plików ustawień: folder modelu, XS_PROJECT, XS_FIRM, XS_SYSTEM, XS_INP.
Ulepszenia biblioteki rysunków 2D
Aby uzyskać szczegółowe informacje na temat biblioteki 2D, zobacz Biblioteka 2D na rysunkach.
Nowa opcja oddzielnego skalowania tekstu
Nowa opcja Skaluj tekst w menu Opcje pozwala teraz zablokować lub zmienić skalę wysokości czcionki podczas zmiany skali detalu na rysunku.

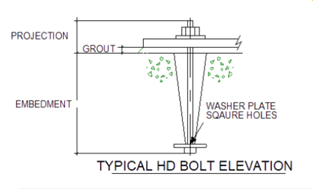

Przed (tekst nieskalowany):

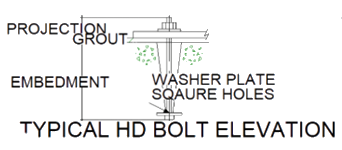

Po (wybrana opcja Skaluj tekst):
Inne ulepszenia w detalach 2D
- Skalowanie detali działa teraz zgodnie z przeznaczeniem i opisem w instrukcji.
- Skala detalu jest teraz prawidłowa po wstawieniu detalu do istniejącego widoku lub umieszczeniu detalu na arkuszu bez tworzenia nowego widoku.
- Kolory są teraz poprawnie wyświetlane w detalach.
- Skalowanie znaków, wymiarów, tekstu i symboli teraz działa.
- Obrazy są teraz obsługiwane.
- Tekst sformatowany jest teraz obsługiwany, a skalowanie tekstu w polach tekstu sformatowanego teraz działa.
- Rozwiązano problemy z liniami odniesienia tekstu.
- Zakrzywione wymiary w detalach Biblioteki 2D działają teraz prawidłowo.
- Wystąpił błąd krytyczny podczas używania polecenia Cofnij po poleceniu Scal linie . Ten problem został naprawiony.
- Detale ze starszych wersji Tekla Structures są teraz prawidłowo rozpoznawane i nie powodują już problemów ze skalowaniem.
- Skala tekstu jest teraz poprawna również w starych detalach.
