Udoskonalono też funkcję klonowania w celu zapewnienia bardziej optymalnych automatycznych rezultatów, dzięki czemu rysunki produkcyjne lepiej zachowują się podczas aktualizacji projektu.

Najlepiej dopasowane szablony rysunków dla rysunków pojedynczych elementów (W)

Funkcja Utwórz inteligentnie może teraz sugerować najlepiej pasujące szablony rysunków również dla wybranych pojedynczych elementów.

Wcześniej można było korzystać z podpowiedzi pasujących szablonów rysunków tylko dla zespołów i zespołów betonowych.

Najlepsze dopasowanie zapisanych ustawień dla wszystkich typów rysunków produkcyjnych (A, C, W)

Funkcja Utwórz inteligentnie może teraz sugerować najlepsze dopasowanie zapisanych ustawień rysunku znalezionych dla wybranych pojedynczych elementów, zespołów i zespołów betonowych. Utwórz inteligentnie najpierw szuka najlepiej pasującego szablonu rysunku, a jeśli go znajdzie, używa ustawień, które zostały użyte do utworzenia tego szablonu. Jeśli nie zostaną one znalezione, zostaną użyte najlepiej pasujące zapisane ustawienia na podstawie nazwy obiektu. W przypadku nieznalezienia najlepszego dopasowania zostaną użyte zastosowane ustawienia. Zapisane ustawienia są wyszukiwane w folderach środowiska, modelu, projektu i firmy.

Wcześniej proponowany był tylko najlepiej dopasowany szablon rysunku.

Szybkie tworzenie rysunków za pomocą nowych intuicyjnych przełączników funkcji Utwórz inteligentnie

Tekla Structures 2025 umożliwia szybkie przełączanie między różnymi metodami tworzenia, co może się przydać w pracy z różnymi obiektami modelu i typami rysunków. Metody tworzenia są teraz łatwo dostępne w formie przełączników w menu wstążki Utwórz rysunek produkcyjny oraz w oknie dialogowym Przegląd tworzenia. Dostępne i wybrane metody są teraz wyraźnie widoczne.

Odświeżono menu wstążki Utwórz rysunek produkcyjny, dodając nowe przełączniki, a przełącznik Sugestie szablonu jest teraz domyślnie włączony:

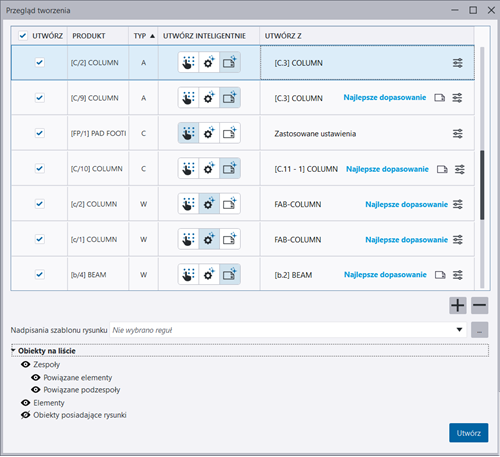

Nowy wygląd okna dialogowego Przegląd tworzenia z nowymi przełącznikami:

• Aby utworzyć rysunki, wybierz obiekty modelu, a następnie w menu wstążki Utwórz rysunek produkcyjny włącz Przegląd tworzenia i wybierz odpowiedni przełącznik Utwórz inteligentnie. Kliknij polecenie Utwórz rysunek produkcyjny. W oknie dialogowym Przegląd tworzenia doprecyzuj wybrane opcje. Po zakończeniu kliknij Utwórz.

• Aby zmienić metodę tworzenia Utwórz inteligentnie, kliknij inny przełącznik w kolumnie Utwórz inteligentnie. Wybór w kolumnie Utwórz z zmieni się odpowiednio, a wyświetlane informacje wskazują wybraną metodę tworzenia.

  Kolumna Utwórz inteligentnie	Kolumna Utwórz z
  Sugestie szablonu	Template drawing name Sugestie szablonu wyszukują najlepiej pasujący szablon rysunku na podstawie geometrii i właściwości produktu. Jest to opcja domyślna dla funkcjonalności Utwórz inteligentnie. Jeśli rysunek został utworzony przy użyciu szablonu rysunku, nowa kolumna okna Menedżer dokumentów Źródło klonowania wskazuje, który rysunek został użyty jako szablon rysunku.
  Sugestie ustawień	Settings file name Sugestie ustawień wyszukują najlepiej pasujący szablon rysunku i jeśli zostanie on znaleziony, używają zapisanych ustawień, które zostały użyte do utworzenia tego szablonu. Jeśli nie zostaną one znalezione, zostaną użyte najlepiej pasujące zapisane ustawienia na podstawie nazwy obiektu.
  Wybór ręczny	Applied settings Wybór ręczny domyślnie wykorzystuje zastosowane ustawienia.

• Na początku projektu, gdy nie są dostępne żadne szablony rysunków, można użyć Sugestii szablonu, ponieważ system automatycznie wyszuka zapisane dopasowanie ustawień, jeśli nie będzie dostępne dopasowanie szablonu.

  Wcześniej opcja Utwórz inteligentnie nie mogła sugerować żadnego źródła tworzenia na początku projektu. Trzeba było ręcznie wybrać ustawienia źródła, przechodząc przez listę ustawień w oknie dialogowym Przegląd tworzenia.

• Jeśli nie zostanie znaleziony pasujący szablon rysunku, system automatycznie wyszuka najlepiej pasujące zapisane ustawienia. Jeżeli nie zostaną znalezione żadne zapisane ustawienia, będą sugerowane zastosowane ustawienia.

Sugerowane trzy najlepsze dopasowania

Opcja Utwórz inteligentnie wyświetla teraz do trzech najlepiej dopasowanych szablonów rysunków i najlepiej dopasowanych zapisanych ustawień w odniesieniu do wybranych obiektów modelu.

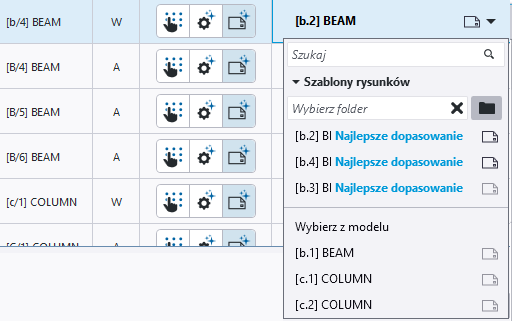

Trzy najlepiej pasujące szablony rysunków:

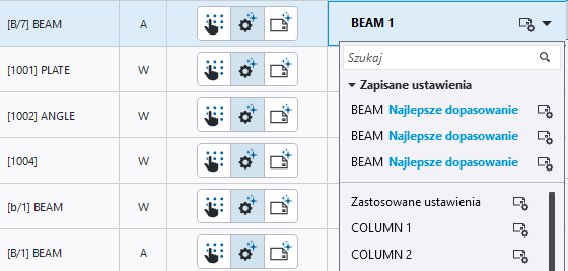

Trzy najlepiej pasujące zapisane ustawienia:

Wcześniej proponowany był tylko jeden najlepiej dopasowany szablon rysunku.

Nowy podgląd szablonów rysunków

Nowy podgląd szablonu rysunku pozwala lepiej ocenić, który z sugerowanych szablonów rysunków najlepiej odpowiada Twoim potrzebom. Zapisanie zrzutu ekranu rysunku szablonu jest konieczne do wyświetlenia podglądu. Podglądy są również wyświetlane dla szablonów rysunków w innych modelach i można wyświetlić podgląd szablonów rysunków bez otwierania modelu.

• Aby wyświetlić podgląd, najedź kursorem na ikonę szablonu rysunku w kolumnie Utwórz z.
• Aby otworzyć podgląd w oknie zrzutu ekranu, w którym można przybliżyć podgląd, kliknij ikonę .

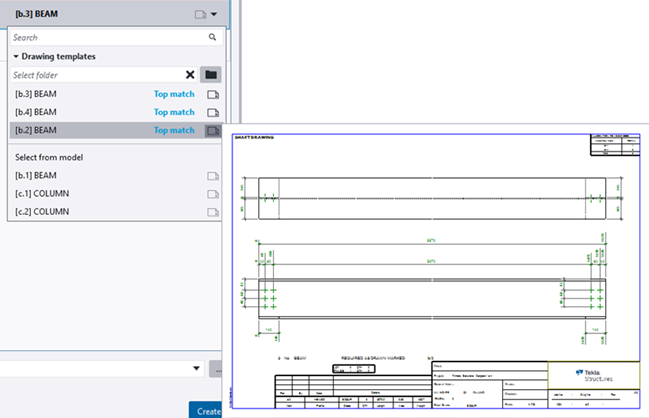

  Podgląd:



  Okno zrzutu ekranu:



Nie można wyświetlać podglądu plików ustawień, ponieważ nie są one rysunkami.

Inne ulepszenia w oknie dialogowym Przegląd tworzenia

• Teraz, gdy okno dialogowe Przegląd tworzenia jest otwarte, można dodać więcej obiektów modelu do listy obiektów. Aby to zrobić, wybierz żądane obiekty w modelu i kliknij nowy przycisk Dodaj wybrane obiekty. Opcje tworzenia rysunku dla nowych obiektów natychmiast zostaną zasugerowane. Aby usunąć obiekty z listy obiektów, wybierz wiersz obiektu i kliknij nowy przycisk usuwania .

• W oknie dialogowym Przegląd tworzenia przycisk Utwórz jest teraz wyłączony, jeśli nie zaznaczono żadnych obiektów lub jeśli zaznaczenia są nieprawidłowe.
• W oknie dialogowym Przegląd tworzenia obiekty, które mają już rysunki, mają teraz ikonę statusu w kolumnie Utwórz oraz podpowiedź informującą, że rysunek już istnieje.
