Korzystając z usługi platformy Trimble Reality Capture, można dołączyć chmury punktów hostowane w istniejącym projekcie Trimble Connect bez konieczności przechowywania dużych plików chmury punktów lokalnie na komputerze. Korzystanie z chmur punktów bezpośrednio z chmury poprawia współpracę i dokładność projektu.

Gdy potrzebny jest dostęp do chmury punktów, można ją szybko włączyć i użyć w Tekla Structures.

Licencja na usługę platformy Trimble Reality Capture jest wymagana, aby dostawca chmury punktów (geodeta lub inny właściciel skanera) mógł przechowywać i udostępniać dane skanowania: Przesyłanie strumieniowe chmur punktów z usługi platformy Trimble Reality Capture nie wymaga osobnej licencji. Licencja jest wymagana, aby dostawca chmury punktów przechowywał i udostępniał dane skanowania w usłudze platformy Trimble Reality Capture. Użytkownicy Trimble Connect mogą korzystać z usługi platformy Trimble Reality Capture, po prostu przełączając przycisk w interfejsie użytkownika Trimble Connect, aby uzyskać do niej dostęp. Otrzymają 10 gigabajtów bezpłatnej pamięci masowej. Można ją łatwo wypróbować, a jeśli potrzeba więcej pamięci, można kupić licencję.

Aby dowiedzieć się więcej o tej usłudze, zobacz Trimble Reality Capture.

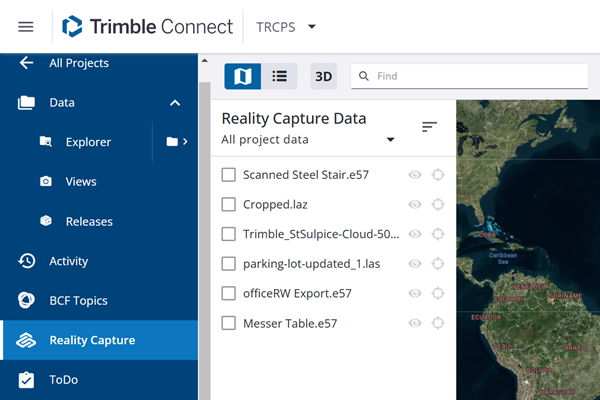

Chmury punktów w Trimble Connect:

Zmiany w oknie dialogowym Dołącz chmurę punktów

Okno dialogowe Dołącz chmurę punktów zostało zmienione w taki sposób, że dołączanie chmur punktów hostowanych w projekcie Trimble Connect, dołączanie chmur punktów z Internetu oraz dołączanie chmur punktów lokalnie mają teraz własne karty: Trimble Connect, URL i Lokalnie.

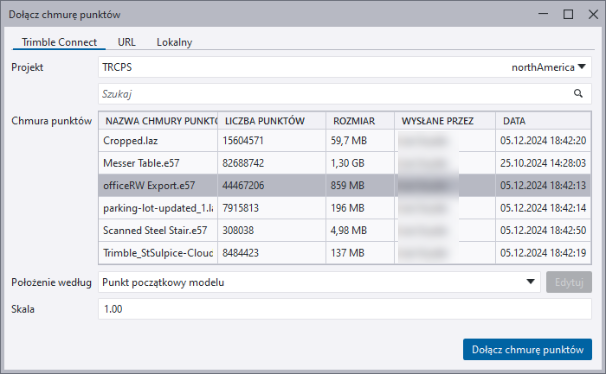

Dołączanie chmury punktów hostowanej w projekcie Trimble Connect:

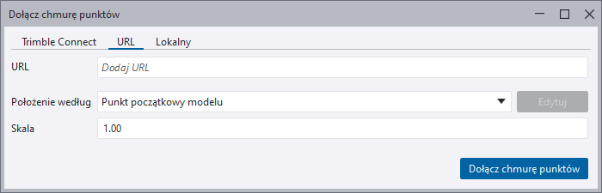

Dołączanie chmur punktów z Internetu:

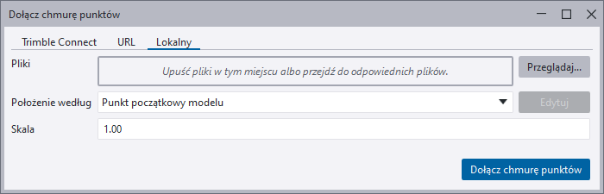

Dołączanie chmury punktów lokalnie:

Dołączanie chmury punktów z projektu Trimble Connect

• W panelu bocznym Tekla Structures kliknij przycisk Chmury punktów, a następnie kliknij Dołącz. W oknie dialogowym Dołącz chmurę punktów na karcie Trimble Connect wybierz projekt Trimble Connect. Podczas wczytywania chmur punktów dla wybranego projektu wyświetlany jest wskaźnik ładowania . Wybierz chmurę punktów hostowaną w projekcie Trimble Connect i kliknij Dołącz chmurę punktów.
• Można przejść do dowolnego projektu Trimble Connect, który zawiera chmury punktów w usłudze, bez konieczności wykonywania jakichkolwiek konkretnych czynności w modelu Tekla Structures. Chmury punktów można także wyszukiwać w oknie dialogowym Dołącz chmurę punktów.
• Po dołączeniu chmury punktów można wyświetlić ją w modelu, wybierając widok modelu, w którym ma zostać wyświetlona, i klikając przycisk oka obok chmury punktów w panelu bocznym, tak jak wcześniej.
• Po dołączeniu chmury punktów nie będzie ona już dostępna do ponownego dołączenia w oknie dialogowym Dołącz chmurę punktów.

Zwiększona wydajność

Można teraz przybliżać, przesuwać i obracać modele z dużymi lokalnymi plikami chmur punktów znacznie szybciej niż wcześniej. Ulepszenie to ułatwia korzystanie z chmur punktów do tworzenia modeli, pobierania wymiarów i sprawdzania kolizji.

Zwiększona użyteczność

Można teraz łatwiej izolować obszary zainteresowania w chmurach punktów, korzystając z nowej funkcji Obszar tnący w menu Przycinanie na karcie wstążki Widok. Aby utworzyć obszar tnący tylko w celu odniesienia do obiektów modelu i chmur punktów, przejdź do Widok > Przycinanie i zaznacz pole wyboru Przytnij tylko obiekty referencyjne. To polecenie jest również dostępne w Szybkie uruchamianie.

Szczegółowe informacje na temat narzędzi tnących można znaleźć w sekcji Tworzenie płaszczyzn tnących i obszarów tnących.
