Automatyczna linia podziału

Za pomocą nowego komponentu detalowania można generować linie podziału, które dzielą długie pręty w zestawach prętów w taki sposób, aby przekraczały długości handlowej.

Wsporniki i wnęki (82)

Na karcie Konfiguracja dostępne jest nowe ustawienie Elementy wycięć w zespole betonowym, w którym można zdefiniować klasę lub nazwę elementu zespołu betonowego, które będą pomijane, gdy przez elementy przechodzą wsporniki lub wnęki.

Osadzone kotwy (008)

Na karcie Zaawansowane w ustawieniu Uwzględnij zbrojenie w COG można teraz określić, czy ciężar zbrojenia w zespole betonowym ma być uwzględniany w obliczeniach COG.

Zbrojenie naroża i krawędzi (62)

Na karcie Pręty skrajne dostępne jest nowe ustawienie pozwalające utworzyć grupę wielu prętów skrajnych o określonej otulinie lub grupę z jednym prętem skrajnym na środku elementu.

Zbrojenie otworów płyt i ścian (84)

Na karcie Pręty skrajne można teraz zarządzać tworzeniem prętów skrajnych z każdej strony otworu osobno i definiować ich długość.

Zbrojenie podłużne (70)

Na karcie Parametry można teraz użyć opcji Ignoruj cięcia, Klasa cięcia i Nazwa cięcia, aby określić, czy pręty są przycinane i które cięcia są ignorowane.

Siatka prętów, Siatka prętów wg obszaru

Na karcie Połączenie można teraz wybrać nową niesymetryczną opcję dla Symetrii połączenia, która pozwala na umieszczenie krótkiego pręta po prawej stronie.

Zbrojenie słupa prostokątnego (83)

Na karcie Końce pręta można teraz zdefiniować wymiary odgięcia oddzielnie dla prętów narożnych i bocznych.

Zbrojone schody betonowe (95)

• Na kartach prętów C, D, E, G i K można teraz zdefiniować komentarz i nazwę dla dodatkowych prętów.

• Na karcie Pręt H można teraz zdefiniować rozstaw i offset początku/końca oddzielnie dla prętów górnego i dolnego.

Osadzenie z kołkiem (75)

Podczas tworzenia nakrętek można teraz określić, czy nakrętka będzie wielobokiem czy belką z profilem.

Prefiksy spoin dla komponentów stalowych

W oknie dialogowym spoin dla komponentów stalowych można teraz definiować prefiksy spoin dla spoin powyżej i poniżej linii. Wcześniej prefiksy można było definiować tylko w panelu właściwości.

Górna wstawka (106)

Teraz można tworzyć otwory pod ocynk na karcie Otwory.

Blacha podstawy (1004)

Na karcie Pręty kotwiące można teraz zdefiniować numer pozycji zespołu dla blachy podkładki.

Blacha podstawy (1004), Usztywniona blacha podstawy (1014), Blacha podstawy z żebrami środnika (1016), Blacha podstawy (1042), Blacha podstawy U.S. (1047), Okrągłe blachy podstawy (1052), Blacha podstawy słupa zbieżnego (1068)

• Zespół betonowy zaprawy jest teraz typem zespołu Wylewany na miejscu.

• Na karcie Pręty kotwiące można teraz określić luz między blachą podstawy a nakrętką lub podkładką utworzoną nad blachą podstawy.

• Do komponentów blachy podstawy dodano nowy typ kotwy, który umożliwia dodawanie i raportowanie określonych UDA dla obiektów kotwy lub blachy podstawy. Polecenie zbadaj dla obiektów kotwy z tych komponentów blachy podstawy podaje wartości UDA dla: RodSize, RodMaterial, oraz EmbedmentThickness.

Belka z żebrem (129), Pełna głębokość (184), Pełna głębokość S (185)

Możliwe jest teraz stosowanie oddzielnych spoin dla blachy żebra i blachy ścinanej.

Blacha węzłowa przykręcana (11), Rura - blacha węzłowa (20), Węzeł krzyżowy (62)

Na karcie Obraz można teraz zdefiniować wymiar rozszerzenia blachy węzłowej od przeciwległej powierzchni, gdy blacha węzłowa przechodzi przez element główny.

Blacha węzłowa przykręcana (11), Osadzenie (30), Wstawka (40), Połączenie z zakładem (77), Blacha końcowa (101), Blacha końcowa z blachami wyrównawczymi (111), Króciec (119), Połączenie kątownikiem (141), Dwustronne połączenie kątownikiem (143), Blacha ścinana prosta (146)

• Na karcie Śruby można teraz określić komentarz dla śruby.

• Na kartach Śruby, Opis śruby został zastąpiony przez Komentarz.

Blacha węzłowa przykręcana (196), Połączenie wzdłużne L (175)

• Można teraz ustawić właściwość Wykończenie dla wszystkich elementów.

• Można teraz ustawić właściwość Klasa dla wszystkich elementów.

Połączenie sztywne na śruby (134)

• Można teraz ustawić właściwość Wykończenie dla wszystkich elementów.

• Na karcie Blachy półki można teraz wybrać w nowym ustawieniu Wymagane przygotowanie do spawania, czy utworzyć przygotowanie do spawania cięć wielobocznych.

Złożony profil skrzynkowy (S6)

Umieszczenie przewiązki można teraz zdefiniować w podobny sposób, jak umieszczenie wiązania na karcie Parametry.

Drabina z koszem (S60)

• Na karcie Kosz można teraz zdefiniować długości prętów pionowych, gdy kosz jest tworzony z lewym lub prawym typem stopnia.

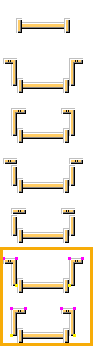

• Na karcie Kosz jest dostępna nowa obręcz typu O, która tworzy obręcze na wewnętrznej powierzchni podłużnic.



• Na nowej karcie Pręty kotwiące można teraz zdefiniować, czy jako kotwy używane są śruby czy komponenty użytkownika.

• Na karcie Podpory można teraz wybrać opcję tworzenia podpór tylnych jako polibelek.



Połączenie kątownikiem (141), Dwustronne połączenie kątownikiem (143)

Profil osadzenia można teraz tworzyć również wtedy, gdy komponenty są używane w połączeniach między belkami.

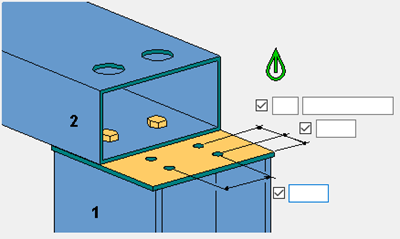

Osadzenie rury na słupie (100)

Można teraz zdefiniować więcej niż jeden rząd śrub.

Węzeł krzyżowy (62), Blacha węzłowa narożna z nakładkami (63)

Na karcie Połączenie stężenia można teraz zdefiniować główny element śruby dla profilu L lub połączenie blachy węzłowej ze stężeniem.

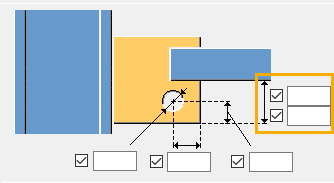

Blacha wzmacniająca (1022)

Po wybraniu 0.0 jako wartości średnicy otworu na karcie Blacha wzmacniająca nie zostanie utworzony żaden otwór.

Blacha końcowa (29)

Można teraz tworzyć otwory pod ocynk w blachach końcowych w nowej karcie Otwory.

Blacha końcowa (101), Blacha końcowa z blachami wyrównawczymi (111)

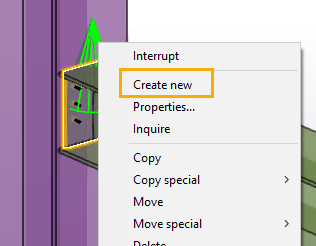

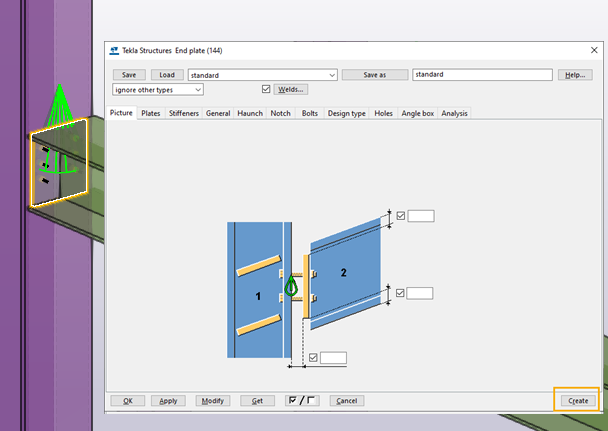

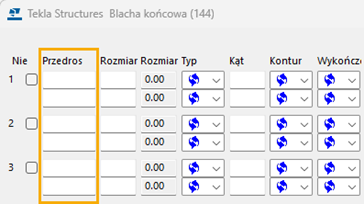

Blacha końcowa (144)

Na karcie Blachy można teraz zdefiniować, czy blacha osadzenia jest tworzona pod blachą końcową. Blacha osadzenia jest tworzona po zdefiniowaniu grubości blachy.

Poręcz (1024)

Na karcie Elementy można teraz określić, czy blacha boczna jest tworzona jako blacha, czy jako belka o określonym profilu.

Wstawka (40)

Na karcie Dodatkowe blachy można teraz zdefiniować poziome przesunięcie górnej i dolnej blachy śruby po lewej i prawej stronie.

Blachy czołowe (14)

Na karcie Elementy w polu Umieść blachy wyśrodkowane można teraz wybrać, czy blachy mają być tworzone jako wyśrodkowane względem początkowego punktu połączenia.

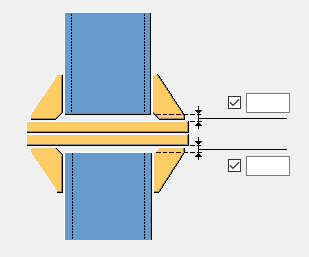

2-stronny dźwigar do słupa (162)

Na karcie Stabilizator można teraz zdefiniować oddzielne przesunięcia pionowe dla bliższej i dalszej strony blachy stabilizatora.

Dźwigar do słupa, typ 1 (161), 2-stronny dźwigar do słupa (162)

Na karcie Elementy można teraz zdefiniować, czy żebra są tworzone pod blachą czołową.

Dźwigar do słupa, typ 2 (163)

Na karcie Osadzenie można teraz utworzyć fazowania dla blachy pionowej i zdefiniować wymiary po wybraniu opcji utworzenia osadzenia jako dwóch blach.

Pełna głębokość special JP (185)

Blachy za wstawkami można teraz tworzyć na karcie Wstawka.

Drabina (S35)

Na karcie Obraz jest dostępna nowa obręcz typu O, która tworzy obręcze na wewnętrznej powierzchni podłużnic.

Detal podstawy profilu L (1020)

Na karcie Śruby można teraz zdefiniować długość cięcia śrub, otwory podłużne oraz liczbę śrub i rozstaw śrub w blasze podstawy.

Połączenie wzdłużne L (175)

Na karcie Elementy można teraz zdefiniować numer pozycji zespołu i właściwość Klasa dla elementów. Można zdefiniować fazowania narożników na nowej karcie Parametry.

Poręcz z belki wielokrotnej (S84)

Na karcie Elementy można teraz określić, czy blacha boczna jest tworzona jako blacha, czy jako profil belki.

Blacha końcowa z żebrem częściowym (65)

Na karcie Parametry można teraz utworzyć fazowania na wszystkich czterech narożach blachy ścinanej.

Poręcz płaszczyzna do płaszczyzny (90)

Na karcie Parametry można teraz wybrać opcję tworzenia poręczy jako polibelki.

Poręcze (S77)

• Na karcie Poręcze dostępne jest nowe ustawienie Zamknięcie połączenia, które pozwala wybrać, czy między zamknięciem a pierwszym lub ostatnim słupkiem ma być tworzone połączenie.

• Wycięcia środkowej poręczy na pierwszym i ostatnim słupku tną teraz tylko jedną stronę słupka.

Okrągłe blachy łączące (124)

• Na karcie Parametry można teraz zdefiniować różne odstępy przy spawaniu dla elementów głównego i podrzędnego.



• Na karcie Elementy można teraz tworzyć blachy pierścieniowe.

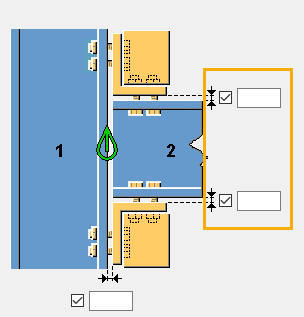

Typ osadzenia 1 (52), Typ osadzenia 2 (54), Typ osadzenia 3 (59), Typ osadzenia 4 (57)

Na karcie Obraz można teraz określić oddzielne pionowe offsety dla górnego i dolnego osadzenia.

Na karcie Podrzędne śruby można teraz rozdzielić śruby na dwie grupy. Domyślnie śruby są tworzone jako jedna grupa śrub.

Typ osadzenia 9 (73)

Na karcie Parametry można teraz określić trzy różne typy skalopsów dla elementu podrzędnego.

Blacha osadzenia (37), Osadzenie (39)

Na karcie Śruby można teraz usuwać śruby.

Połączenie wzdłużne (77)

Można teraz użyć spoiny 8 do spoin między elementami głównym lub podrzędnym a wewnętrznymi lub zewnętrznymi blachami pasa.

Schody (S71)

Możliwe jest teraz określenie więcej niż jednej odległości poziomej między śrubami w pliku steps.dat. Opcja l obsługuje teraz określanie kilku odległości w nawiasach kwadratowych.

Blacha podwójna słupka (87), Detal podstawy schodów (1039)

Na karcie Śruby można teraz określić kierunek śrubowania.

Słupki (S76)

• Można teraz tworzyć słupki jako komponenty użytkownika.

• Można teraz zdefiniować dodatkową wysokość pierwszego słupka. Wcześniej dla pierwszego i ostatniego słupka była używana ta sama wartość.

Usztywniona blacha końcowa (1014), Blacha końcowa z żebrami środnika (1016), Prosta blacha podstawy 2 (1031), Detal schodów (1038), Detal schodów (1039), Blacha podstawy (1042), Detal schodów (1043), Blacha nośna U.S. (1044), Blacha podstawy U.S. (1047), Okrągła blacha podstawy (1052), Blacha podstawy (1053), Blacha podstawy słupa rurowego (1066), Blacha podstawy słupa zbieżnego (1068)

Na karcie Śruby można teraz określić komentarz dla śruby.

Usztywniona blacha końcowa (27)

• Na karcie Parametry można teraz zdefiniować przesunięcie blachy ścinanej względem osi środnika elementu podrzędnego i przesunięcie żebra od blachy ścinanej.



• Na karcie Elementy można teraz zdefiniować wysokość, szerokość i klasę łączników.

Usztywniona blacha końcowa (27), Króciec (28), Blacha osadzenia (37), Osadzenie (39), Wstawka (40), Blacha końcowa z żebrem częściowym (65), Połączenie kątownikiem (141), Dwustronna blacha końcowa (142), Blacha końcowa (144), Żebro (1003)

Wcześniej domyślna wartość fazowania była zaokrąglana do 5 mm. Teraz jako wartość domyślna używany jest promień profilu.

Żebra (1003)

Na karcie Elementy można teraz zdefiniować właściwość Wykończenie dla żeber.

Połączenie króćcem (119)

• Na nowej karcie Blacha górna/dolna można teraz zdefiniować kąt między górnym i dolnym przednim żebrem a poziomem. Wcześniej można było zdefiniować tylko kąt na dole. Tego kąta nie można zdefiniować w sytuacjach z nachyleniem i skosami.

• Na karcie Obraz można teraz określić szerokość blach górnej i dolnej.

Słup kratowy - 1 przekątna (87)

Na karcie Śruby można teraz określić typ otworu, obrót otworów podłużnych i element, w których tworzone są otwory podłużne.

Przecięcie rur (22), Blacha ścinana prosta (35), Blacha ścinana do słupa rurowego (47), Blacha ścinana jako złożony T (69), Spawane do pasa górnego (147)

Na karcie Śruby można teraz określić kierunek śrubowania.

Blacha węzłowa - rura (20)

• Na karcie Połączenie stężenia można teraz tworzyć fazowania na blasze łączącej również po stronie blachy łączącej, która znajduje się bliżej stężenia.



• Na karcie Blacha węzłowa możliwe jest teraz utworzenie czterech fazowań na blasze węzłowej, gdy jest tworzona na słupie.

Dwustronne połączenie kątownikiem (143)

Na karcie Elementy dostępne są teraz dwa nowe typy połączeń zabezpieczających, w których połączenie kątownikiem jest fazowane.

Dwustronna blacha końcowa (142)

Na karcie Podcięcie można teraz wybrać rozmiar podcięcia od krawędzi pasa belki głównej i od zewnętrznej krawędzi górnej pasa belki głównej.

Blacha podstawy U.S. (1047)

Na karcie Parametry usunięto opcję wyboru między śrubami i otworami.

Blacha nośna U.S. (1044)

• Na kartach Żebra i Żebra 2 można teraz zdefiniować obrót wieloboku żebra oraz kąty obrotu żebra, a także osobno ustawić kształt i typy fazowania żeber lewego i prawego.

• Teraz można definiować właściwość Klasa dla wszystkich elementów w komponentach.

• Na karcie Pręty kotwiące można teraz zdefiniować prefiks zespołu i numer początkowy dla profilu kotwiącego.

Blacha podstawy usztywniona żebrami (1016)

Teraz możliwe jest utworzenie fazowania dolnego na żebrze środnika, gdy żebro jest nachylone.

Połączenie spawane belek (123)

Na karcie Fazowania dostępny jest teraz nowy typ fazowania dla fazowania środnika belki podrzędnej.

Przygotowanie do spawania (44)

Na karcie Parametry dostępne są teraz dwa nowe typy fazowania dla fazowania środnika belki podrzędnej.

Spawana blacha węzłowa (10)

Na karcie Połączenie stężenia można teraz wybrać opcję utworzenia zaokrąglonego nacięcia w elementach podrzędnych.

Stężenie (S55), Stężenie pionowe (S56)

Na karcie Parametry można teraz zdefiniować właściwość Klasa dla połączeń podrzędnych używanych do łączenia stężeń ukośnych i krokwi.

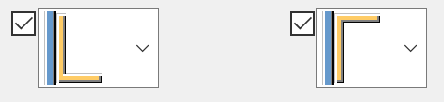

Gniazdo płatwi drewnianej (15)

Na karcie Elementy można teraz wybrać opcje odwrócone dla pozycji L, aby przyspawać krótszy bok profilu do elementu głównego.

Schody - stopnie drewniane (S72), Schody - stopnie gięte (S73)

Można teraz ustawić właściwość Wykończenie dla wszystkich elementów.

Węzeł krzyżowy z narożną blachą węzłową (60)

• Można teraz użyć spoiny 8 do utworzenia spoiny między blachą uszczelniającą a blachą węzłową.

• Na karcie Blacha węzłowa można teraz zdefiniować szczelinę między blachą węzłową a blachami łączącymi lub połączenie kątownikiem.



Blacha węzłowa z nakładkami (58), Blacha węzłowa narożna dla rur (59), Blacha węzłowa z nakładkami wcinana (60)

Na kartach Połączenie blachy węzłowej 1 i Połączenie blachy węzłowej 2 oraz na karcie Śruby blachy węzłowej 1 można teraz wybrać, czy jako element główny komponentu dla śrub mają być ustawione blacha węzłowa czy połączenie kątownikiem (profil L).

Schody - stopnie Z (S74)

Teraz można zdefiniować prefiks profilu stopnia na karcie Schody - stopnie Z.

Osadzone kotwy (8)

Teraz można wprowadzać dłuższe ścieżki plików (do 256 znaków) w polu Przeglądaj plik konfiguracyjny na karcie Umieszczenie. Wcześniej maksymalna długość ścieżki wynosiła 80 znaków.

Tekla Structures Service pack 1

Zbrojone schody betonowe (95)

Teraz można używać Prętów L do zbrojenia wszystkich stopni utworzonych przez komponent. Wcześniej maksymalna liczba stopni do zbrojenia wynosiła 34.

Tekla Structures Service pack 1

Blacha podstawy (1004), Blacha podstawy U.S. (1042)

Teraz można określić klasę zaprawy na karcie Pręty kotwiące.

Tekla Structures2024 Service pack 3

Pełna głębokość S (185), Pełna głębokość special JP (185)

Można teraz zdefiniować fazowanie nakładki na karcie Blachy.

Tekla Structures Service pack 1

Blacha końcowa żebra (27)

Na karcie Elementy można teraz w ustawieniu Użyj spoiny wielobocznej określić, czy spoina wieloboczna ma być używana, gdy odległość między górą lub dołem blachy końcowej a półką belki jest mniejsza niż 2 mm.

Tekla Structures2024 Service pack 5

Żebra (1003)

Teraz na karcie Parametry można określić, czy komponent ma wyszukiwać elementy wejściowe utworzone jako złożone z elementów spawanych.

Tekla Structures Service pack 3

Połączenie króćcem (119)

• Na karcie Obraz można teraz zdefiniować rozmiar króćca jako odległość od osi elementu głównego do zewnętrznej krawędzi pierwszej blachy końcowej.

• Na karcie Obraz można teraz zdefiniować offset blachy górnej i dolnej od środnika elementu głównego.

• Można zdefiniować offset pionowy blachy końcowej 1 na karcie Elementy.

Tekla Structures Service pack 1

Blacha węzłowa - rura (20)

• Na karcie Blacha węzłowa znajduje się nowe ustawienie dla tworzenia fazowań. Na blasze węzłowej tworzonej między pasami elementu głównego, można teraz utworzyć cztery fazowania. Wcześniej można było utworzyć tylko dwa.

• Wcześniej fazowania na blasze węzłowej były tworzone tylko w przypadku połączenia z jednym elementem podrzędnym. Ten problem został rozwiązany i fazowania są teraz również tworzone dla wielu elementów podrzędnych.

Tekla Structures Service pack 1
