Formaty eksportu STEP i IGES poszerzają interoperacyjność, ułatwiając zadania producentom poręczy i powiązanym procesom produkcyjnym oraz mechanicznemu projektowaniu wspomaganemu komputerowo.

Profile stalowe i powiązane elementy łączące, takie jak śruby i spoiny, można eksportować jako zespoły lub pojedyncze elementy. Geometria modelu Tekla Structures jest przekształcana bezpośrednio do formatów plików STEP lub IGES przy użyciu technologii Open CASCADE (OCCT) i nie są potrzebne żadne pliki konwersji.

Aby uzyskać więcej informacji o formatach STEP i IGES, zobacz STEP i IGES.

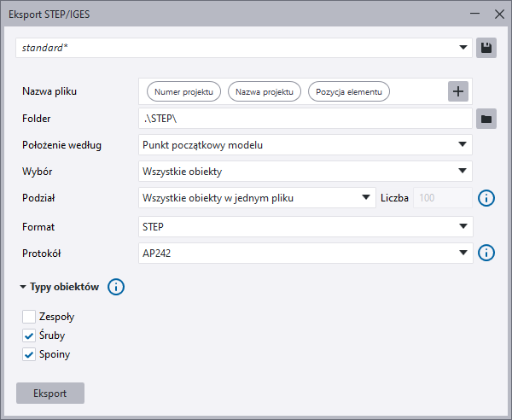

• Aby rozpocząć eksport, kliknij nowe polecenie Plik > Eksportuj > STEP/IGES. Wczytaj wstępnie zdefiniowane ustawienia eksportu w danym środowisku lub skonfiguruj eksport stosownie do potrzeb. Można eksportować wszystkie lub wybrane obiekty względem początku modelu do bieżących współrzędnych płaszczyzny roboczej lub do zdefiniowanego punktu bazowego. Następnie kliknij Eksport. Domyślnie pliki są eksportowane do folderu \STEP w bieżącym folderze modelu.



Wcześniej trzeba było użyć rozszerzenia Multi Converter z Tekla Warehouse lub oprogramowania innej firmy, aby przekonwertować eksportowane dane do formatu STEP lub IGES, a czasami także przemodelować geometrię w oprogramowaniu zewnętrznym. Eksportowanie i przemodelowanie było czasochłonne, a wynikowe pliki mogły mieć duży rozmiar.

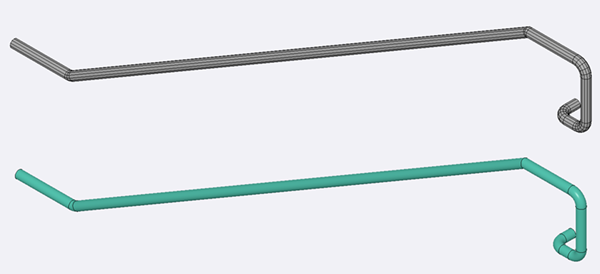

Na poniższej ilustracji poręcz u góry reprezentuje wynik generowany przez rozszerzenie Multi Converter. Geometria eksportowanego obiektu jest fasetowana, a dane wynikowe nie są odpowiednie dla procesu produkcji poręczy. Poręcz u dołu reprezentuje dane wyjściowe generowane przez eksport STEP/IGES. Eksportowane obiekty mają geometrię bryłową, a dane wynikowe są odpowiednie dla procesu produkcji poręczy.

Definiowanie nazwy eksportowanego pliku przy użyciu szablonu

Można zdefiniować nazwę pliku eksportu, wprowadzając ją bezpośrednio w polu Nazwa pliku lub klikając przycisk plus i dwukrotnie klikając na elementy nazwy pliku na liście atrybutów systemowych. Można użyć kombinacji tekstu i atrybutów. Można też przeciągać elementy nazw plików w nowe miejsce lub usuwać elementy, zaznaczając elementy i naciskając Delete na klawiaturze lub wybierając Usuń z menu kontekstowego. Możesz poruszać się w polu za pomocą strzałek oraz klawiszy Home i End .

Eksportowanie do jednego lub wielu plików

Podział umożliwia wybór eksportu Wszystkich obiektów w jednym pliku, Wybranej liczby obiektów w każdym pliku lub Jednego obiektu w każdym pliku. W przypadku eksportowania wielu plików eksport dodaje kolejny numer na końcu nazwy pliku.

Protokół zastosowania STEP

W przypadku plików STEP należy wybrać odpowiedni protokół zastosowania: AP203, AP214 lub AP242. Wybór protokołu zastosowania zależy od oprogramowania, które zostanie użyte do otwarcia pliku. AP203 jest najstarszym, a AP242 najnowszym protokołem.

Obiekty zawarte w eksporcie

Można wybrać, czy w eksporcie mają być uwzględniane Zespoły, Śruby lub Spoiny. W przypadku wybrania tej opcji Zespoły elementy stalowe są eksportowane jako całe zespoły, w przeciwnym razie elementy stalowe są eksportowane jako pojedyncze obiekty.

Ograniczenia eksportu do formatu STEP/IGES

Obecnie polecenie eksportu STEP/IGES nie eksportuje następujących obiektów:

• Typy obiektów związane z rozwinięciem blachy, np. blachy gięte i blachy wyciągnięte
• Elementy betonowe
• Profile wygięte (deformacja)
• Profile skręcone (deformacja)
• Zbrojenie i siatki
• Przygotowanie do spawania
• Dodane elementy
• Wykończenie powierzchni
• Sekcje wylewania
