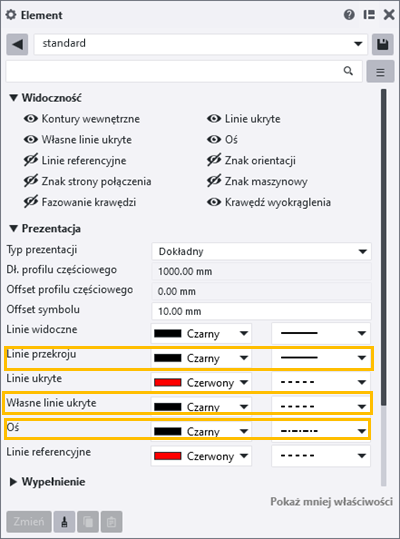

Nowe właściwości koloru i typu linii przekroju, własnych linii ukrytych i osi

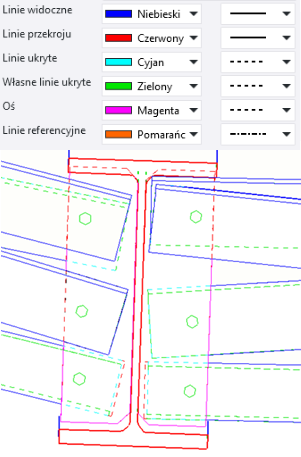

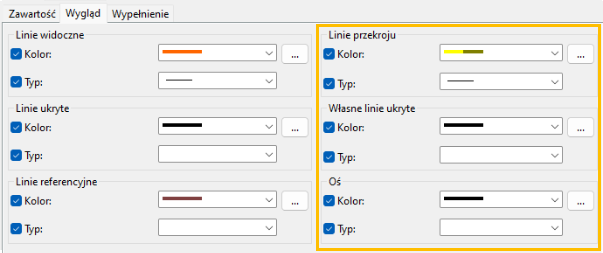

Można teraz kontrolować kolor i typ linii przekroju, własnych linii ukrytych i osi dla elementów oraz elementów sąsiednich na rysunkach za pomocą właściwości na poziomie obiektu i widoku. Na rysunkach zestawczych (GA) można również zarządzać tymi właściwościami przy użyciu właściwości na poziomie rysunku. Nowe właściwości linii obsługują zarówno kolory standardowe, jak i niestandardowe kolory RGB.

Dlaczego potrzebne są nowe właściwości linii?

• W zależności od materiału elementu, kolory linii przekroju mogą być różne. Wybrany kolor wpływa też na grubość linii przekroju na wydrukach.
• Wymagana oś elementu może mieć inną grubość lub typ.

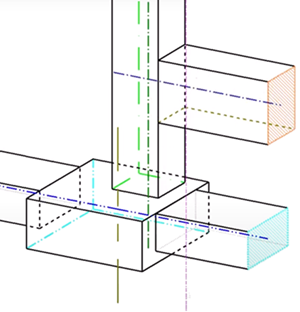

• Czasem konieczna jest niezależna kontrola linii ukrytych i własnych ukrytych linii, aby zapewnić wyraźne rozróżnienie między wnękami, elementami osadzonymi i innymi ukrytymi obiektami.

Wcześniej można było kontrolować oddzielnie tylko kolor i typ widocznych linii, ukrytych linii i linii odniesienia dla elementów i sąsiednich elementów, ale nie dla linii przekroju, własnych linii ukrytych czy osi. Właściwość Linie ukryte miała również wpływ na własne ukryte linie. Ponadto typ osi i kolor linii przekroju można było dostosować tylko w opcjach zaawansowanych. Wymienione poniżej opcje zaawansowane są nadal obsługiwane i zastępują nowe właściwości linii ustawione we właściwościach na poziomie rysunku, widoku lub obiektu:

• XS_CENTER_LINE_TYPE
• XS_SECTION_LINE_COLOR_RGB

Własne linie ukryte dostępne do filtrowania prezentacji dla eksportu DWG/DXF/DGN

Nowa opcja, Własne linie ukryte, została dodana do listy Filtr prezentacji w oknie dialogowym Eksport rysunków do DWG/DXF/DGN, umożliwiając mapowanie własnych linii ukrytych na inną warstwę/poziom.

Obsługa Open API

Interfejs programowania Open API obsługuje teraz nowe właściwości linii dla elementów i elementów sąsiednich na rysunkach: Linie przekroju, Władne linie ukryte i Osie.

Ograniczenia

Funkcje wymienione poniżej nie obsługują właściwości nowych linii:

• Wcześniejsze okna dialogowe właściwości rysunku produkcyjnego (widoczne, gdy opcja XS_USE_OLD_DRAWING_CREATION_SETTINGS ma wartość TRUE)
• Wcześniejsze okno dialogowe właściwości elementu na rysunku na poziomie obiektu dostępne tylko za pośrednictwem Szybkie uruchamianie
• Kontekstowy pasek narzędzi

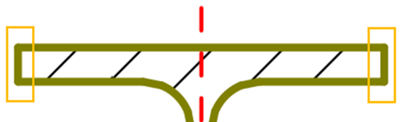

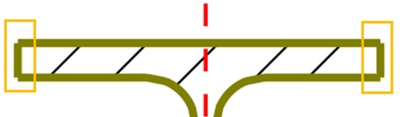

Drukowanie kreskowań w kolorach specjalnych na starych rysunkach

W Tekla Structures 2024 podczas drukowania rysunków utworzonych w wersjach Tekla Structures starszych niż 2024, przy użyciu trybu drukowania kolorów Czarno-biały lub Skala szarości Tekla, kolor specjalny był drukowany jako czarny, ukrywając wszystkie nakładające się linie i znaki W poprzednich wersjach Tekla Structures kolor specjalny można było zdefiniować dla kreskowania przy użyciu opcji zaawansowanych XS_HATCH_SPECIAL_COLOR_R, XS_HATCH_SPECIAL_COLOR_G i XS_HATCH_SPECIAL_COLOR_B. Ten problem został rozwiązany i kolor specjalny jest wyświetlany poprawnie we wszystkich trybach drukowania kolorów.

To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP1.

Paleta kolorów rysunku - nowe położenie opcji Niewidoczne i Brak

Opcje kolorów Niewidoczny i Brak znajdują się teraz na końcu standardowej listy kolorów na palecie kolorów. Wcześniej znajdowały się one na początku. OpcjeNiewidoczny i Brak były wyświetlane lub nie na palecie kolorów w zależności od tego, gdzie paleta kolorów zostanie otwarta. Wcześniej pozycja innych kolorów mogła się zmieniać. Teraz, gdy położenie kolorów jest niezmienne, wybieranie kolorów jest łatwiejsze.

To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP1.

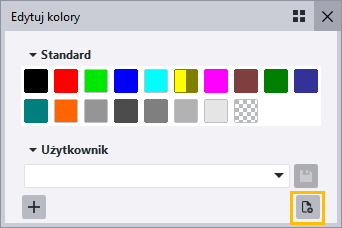

Nowy przycisk do tworzenia nowego pliku palety kolorów

Paleta kolorów ma nowy przycisk, Utwórz nowy plik palety kolorów, do tworzenia nowej, pustej palety kolorów. Nowy przycisk znajduje się u dołu okna dialogowego palety kolorów i jest aktywny w trybie edycji kolorów.

• Przycisk Utwórz nowy plik palety kolorów pozwala usunąć wszystkie kolory niestandardowe z listy kolorów i skasować nazwę pliku palety kolorów, dzięki czemu można od początku utworzyć nową paletę.
• Aby zapobiec przypadkowemu opróżnieniu listy kolorów, przycisk nie jest aktywny, gdy w oknie dialogowym palety kolorów znajdują się niezapisane zmiany.

To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP2.

Stan palety kolorów jest teraz udostępniany

Stan palety kolorów, czyli tryb widoku palety kolorów (siatka lub lista) oraz zwinięty lub rozwinięty stan kategorii kolorów Standard i Użytkownik jest teraz udostępniany między wszystkimi lokalizacjami, w których można otworzyć paletę kolorów, a także między trybami edycji i wyboru kolorów. Stan palety kolorów jest udostępniany między sesjami Tekla Structures oraz automatycznie wyświetlany w chwili ponownego uruchomienia Tekla Structures.

To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP2.

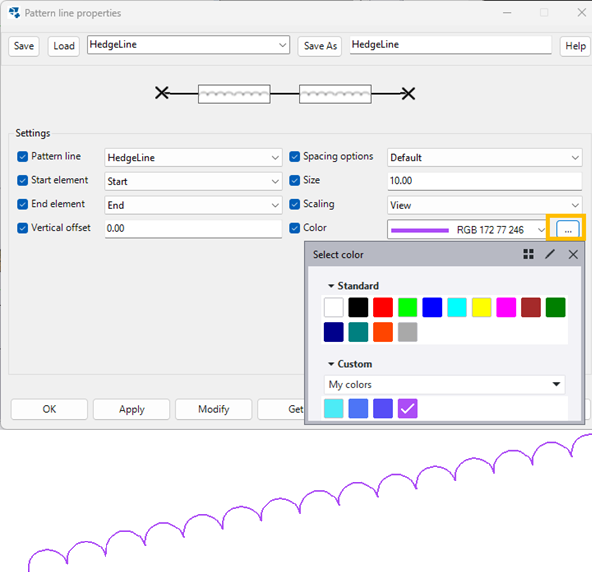

Nowe niestandardowe kolory RGB dla linii wzorów

Teraz można również stosować niestandardowe kolory RGB do linii wzoru dodawanych na rysunkach za pomocą polecenia Linia wzoru . Linie wzorów to specjalne i złożone linie, które można łatwo utworzyć i zastosować do rysunków. Aby użyć kolorów niestandardowych przy dodawaniu linii wzorów, kliknij przycisk przeglądania w obszarze Właściwości linii wzoru i wybierz kolor z palety kolorów niestandardowych.

Kolory niestandardowe są dostępne do wyboru podczas dodawania linii wzoru na rysunku za pomocą polecenia Linia wzoru, ale nie podczas tworzenia linii wzorów w narzędziu Edytor linii wzoru.

To ulepszenie zostało wprowadzone już w wersji Tekla Structures 2024 SP3.

Aby uzyskać więcej informacji o liniach wzorów, zobacz Tworzenie i dodawanie linii wzoru na rysunkach.
