Aby tworzyć rysunki za pomocą tej funkcji, musisz mieć kolekcję rysunków w chmurze. Usługa może uczyć się na podstawie poprzednich rysunków, więc im więcej rysunków dodasz do swojej kolekcji, tym lepsze będą wyniki.

• Wybierz zespoły lub zespoły betonowe w modelu i na karcie wstążki Rysunki i raporty kliknij Rysunki produkcyjne w chmurze AI.

  Polecenie można również uruchomić z menu kontekstowego, kontekstowego paska narzędzi lub pola Szybkie uruchamianie.

  Pojawi się okno dialogowe Przegląd tworzenia.



• Możesz zmienić wybór Utwórz inteligentnie:

  (wybór ręczny): Ta opcja domyślnie wykorzystuje zastosowane ustawienia, ale można wybrać dowolne zapisane ustawienia. Jest to jedyna opcja dostępna dla pojedynczych elementów.

  (sugestia ustawień): Ta opcja wyszukuje najlepiej dopasowaną bibliotekę w aktywnej kolekcji. Rysunki zostaną utworzone na podstawie ustawień używanych przez najlepiej dopasowany rysunek znajdujący się w tej bibliotece.

  (propozycja szablonu): Ta opcja wyszukuje najlepiej dopasowaną bibliotekę w aktywnej kolekcji. Rysunki będą tworzone przez klonowanie na podstawie najlepiej dopasowanego szablonu rysunku dostępnego w tej bibliotece.

  Po wybraniu ustawień lub sugerowanego szablonu, AI analizuje właściwości wybranych obiektów, szuka biblioteki w aktywnej kolekcji w chmurze z właściwościami najbardziej odpowiadającym właściwościom wybranych elementów i sugeruje bibliotekę. Jeśli funkcja nie znajdzie odpowiedniej biblioteki w kolekcji, zostanie wyświetlone powiadomienie. W przypadku tych obiektów można wybrać bibliotekę ręcznie. Jeśli nie wybierzesz innej biblioteki, rysunek zostanie utworzony przy użyciu zastosowanych ustawień.

• Dodawanie obiektów do listy obiektów, gdy okno dialogowe jest otwarte: Używając przełącznika Wybierz zespoły na pasku narzędzi Wybieranie, zaznacz obiekty w modelu i kliknij przycisk plus . Aby usunąć obiekty z listy, zaznacz je i kliknij przycisk minus .
• Kliknij Utwórz, aby utworzyć rysunki. AI wyszukuje najlepiej pasujące rysunki (szablony rysunków lub zapisane ustawienia) w wybranej bibliotece i używa ich jako źródła do tworzenia nowych rysunków. Kliknij Import, aby pobrać utworzone rysunki z chmury do okna Menedżer dokumentów. Jeśli wybrano (wybór ręczny) lub jeśli zastosowane ustawienia zostały wybrane automatycznie, rysunki są tworzone na podstawie zastosowanych ustawień lub innych zapisanych ustawień, które zostały wybrane.

  Jeśli nie wybrano żadnych obiektów lub jeśli wybór jest nieprawidłowy, przycisk Utwórz jest wyłączony.

Menedżer dokumentów zawiera nowe dane związane z wykorzystaniem funkcji Rysunki produkcyjne w chmurze AI. Więcej informacji znajduje się w sekcji Ulepszenia Menedżera dokumentów.

Aby uzyskać szczegółowe informacje na temat tworzenia rysunków produkcyjnych przy użyciu sztucznej inteligencji i kolekcji w chmurze, zobacz „Tworzenie rysunków produkcyjnych przy użyciu AI i kolekcji w chmurze (wersja zapoznawcza)”.

Kolekcja rysunków produkcyjnych w chmurze zawiera ukończone rysunki produkcyjne lub ustawienia rysunków z poprzednich projektów. Rysunki zostały dodane do kolekcji w chmurze organizacji przez edytorów kolekcji. W kolekcji możesz pełnić rolę edytora lub obserwatora.

• Aby uzyskać dostęp do okna dialogowego Kolekcje, kliknij Kolekcje w menu wstążki Rysunki produkcyjne w chmurze AI.

  Możesz także kliknąć przycisk Kolekcje w oknie dialogowym Przegląd tworzenia.

  Aktywna kolekcja jest wyświetlana u góry. Można ją zmienić, wybierając inną kolekcję z listy.

Edytorzy kolekcji mogą wykonywać następujące czynności w oknie dialogowym Kolekcje:

• Wyświetl szczegóły kolekcji (twórca, data utworzenia, data modyfikacji, typ uprawnień i opisy kolekcji) oraz modeli, z których rysunki zostały dodane do aktywnej kolekcji, a także zmień opis kolekcji. Dostępne jest również wyszukiwanie.
• Utwórz: Tworzenie nowej kolekcji.
• Zmień nazwę, duplikuj lub usuń aktywną kolekcję.
• Zarządzanie dostępem do aktywnej kolekcji. Jeśli nie masz uprawnień do zarządzania dostępem do aktywnej kolekcji, przycisk jest wyszarzony.
• Dodawaj i usuwaj rysunki w kolekcji.

  Kiedy dodajesz rysunki, sztuczna inteligencja analizuje je i klasyfikuje w bibliotekach w ramach aktywnej kolekcji chmury na podstawie podobieństwa właściwości zespołów lub zespołów betonowych na rysunkach. Podobieństwo opiera się na predefiniowanej liście właściwości zespołów lub zespołów betonowych (ciężar, profil, nazwa, objętość, UDA itp.) Na przykład rysunki słupów są klasyfikowane do jednej biblioteki, a rysunki belek do innej. Po dodaniu rysunków dokonaj Rewizji biblioteki i Zaakceptuj przesłanie rysunków.

• Aktywacja lub dezaktywacja wybranej biblioteki, usunięcie wybranej biblioteki lub przypisanie nowego układu rysunku dla wybranej biblioteki, tak aby wszystkie rysunki tworzone przy użyciu rysunku w tej bibliotece były tworzone w wybranym układzie.
• Kontrola wyglądu kolekcji: do wyboru jest widok listy lub ikon oraz żądany rozmiar ikony i tryb koloru.
• Zarządzanie zawartością biblioteki: Wyświetlanie rysunków w bibliotece, scalanie bibliotek, przenoszenie rysunków do nowej lub innej biblioteki, usuwanie rysunków z biblioteki lub zastępowanie układów i formatów rysunków utworzonych przy użyciu rysunków w bibliotece.
• Użyj wyszukiwania, aby filtrować biblioteki.
• Sortuj widok biblioteki według nazwy, typu, łącznej liczby rysunków, daty utworzenia lub daty zmiany.

Osoby mające dostęp tylko do odczytu nie mogą zmieniać rysunków. Wyłączone są dla nich funkcje aktywowania i dezaktywowania bibliotek oraz wprowadzania zmian przypisanego układu biblioteki. Niedostępne akcje są wyszarzane.

Szczegółowe informacje na temat pracy z kolekcjami można znaleźć w sekcji „Zarządzanie kolekcjami rysunków produkcyjnych i bibliotekami”.

Możesz zarządzać dostępem do kolekcji, a także zmieniać uprawnienia użytkowników do kolekcji w usłudze Rysunki produkcyjne w chmurze AI Management Console.

W Management Console tylko administratorzy organizacji i edytorzy kolekcji mogą udzielać dostępu do kolekcji lub zmieniać rolę użytkownika w kolekcji. Oprócz tego administratorzy organizacji widzą wszystkich użytkowników w firmie z dostępem do wszystkich kolekcji firmy.

Dostęp do kolekcji jest przyznawany w oparciu o zaproszenia. W konsoli administratorzy organizacji i edytorzy kolekcji mogą zaprosić wszystkich w organizacji lub poszczególnych użytkowników, zarówno wewnętrznych, jak i zewnętrznych. Każda osoba zaproszona do kolekcji ma rolę edytora lub obserwatora.

W przypadku korzystania z funkcji „Rysunki produkcyjne w chmurze AI” w Tekla Structures, edytorzy mają dostęp do wszystkich funkcji i mogą zapraszać do kolekcji innych użytkowników. Obserwatorzy są ograniczeni do tworzenia rysunków z kolekcji.

• Aby przejść do portalu Management Console bezpośrednio z Tekla Structures, w oknie dialogowym Kolekcje lub w oknie dialogowym Przegląd tworzenia kliknij Udostępnij.

  W poniższym przykładzie przedstawiono listę użytkowników z dostępem do aktywnej kolekcji:


• Aby otworzyć portal Management Console bezpośrednio w przeglądarce, przejdź do https://console.permissions.tekla.com/collections.

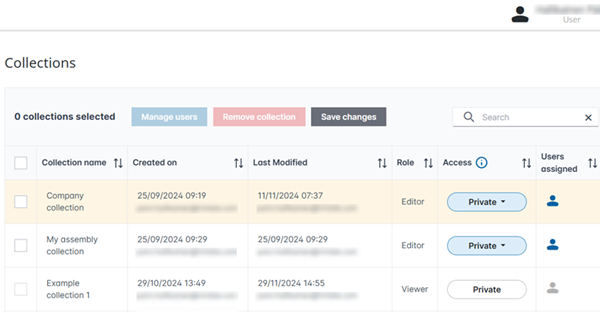

  W poniższym przykładzie przedstawiono listę wszystkich kolekcji, do których użytkownik ma dostęp:



Aby uzyskać szczegółowe informacje na temat dostępu i udostępniania, zobacz „Zarządzanie dostępem i rolami w kolekcjach”.

• Rysunki produkcyjne w chmurze AI nie obsługują tworzenia ani wysyłania rysunków zestawczych ani rysunków zbiorczych. Rysunki pojedynczych elementów można tworzyć tylko przy użyciu zastosowanych ustawień lub innych ustawień lokalnych.
• Twórca rysunku musi mieć dostęp do pliku układu rysunku i skojarzonych plików szablonów używanych przez rysunek w kolekcji. Bez tych plików w rysunku nie będzie wszystkich informacji szablonu, takich jak bloki tytułowe lub inne tabele. Dlatego rysunki najlepiej jest tworzyć w tym samym środowisku, które zostało użyte do ich przekazania do kolekcji w chmurze.
• Funkcja Utwórz inteligentnie - reguły jest niedostępna w oknie dialogowym Przegląd tworzenia dla opcji Rysunki produkcyjne w chmurze AI.
• Nie można tworzyć pustych bibliotek.
