Ulepszenia w Hierarchii budynku
W wersji Tekla Structures 2025 polecenie Hierarchia budynku ma wiele ulepszeń umożliwiających szybszą i bardziej niezawodną obsługę projektów oraz udoskonalony sposób przekazywania hierarchii budynków w modelu.
Polecenia Hierarchia budynku są teraz domyślnie w użyciu. Tak jak wcześniej można użyć opcji zaawansowanej XS_USE_INTEGRATED_BUILDING_HIERARCHIES, aby ustawić, czy funkcja Hierarchia budynku jest w użyciu. Ta opcja zaawansowana jest ustawiona domyślnie na wartość TRUE. Wcześniej wartością domyślną było FALSE. Uwaga: gdy ta opcja zaawansowana ma wartość TRUE, eksport IFC korzysta z hierarchii utworzonej w Hierarchia budynku. Jeśli chcesz wyeksportować hierarchię utworzoną w Organizator lub w opcjach zaawansowanych, ustaw opcję zaawansowaną XS_USE_INTEGRATED_BUILDING_HIERARCHIES na wartość FALSE.
Wiele budynków i ulepszona struktura hierarchii
Jeśli masz w modelu więcej niż jeden budynek, możesz teraz utworzyć wiele budynków za pomocą Hierarchia budynku.
Hierarchia budynku ma ulepszoną strukturę hierarchii. Aby łatwiej obsługiwać złożone projekty, można teraz tworzyć sekcje budynku w budynku. Hierarchia jest zgodna ze strukturą przestrzenną IFC, projekt > plac budowy > budynek > sekcja budynku > kondygnacja budynku > przestrzeń. W poprzednich wersjach Tekla Structures kondygnacje budynków były nazywane poziomami.
Łatwe tworzenie hierarchii budynku
W nowym panelu bocznym Hierarchia budynku można obecnie łatwo tworzyć hierarchie budynków i zarządzać nimi. Nowy panel boczny zastępuje okno dialogowe Hierarchia budynku, które było w użyciu we wcześniejszych wersjach Tekla Structures. Aby rozpocząć korzystanie z panelu bocznego Hierarchia budynku , otwórz kartę Zarządzaj na wstążce, a następnie kliknij Hierarchia budynku.

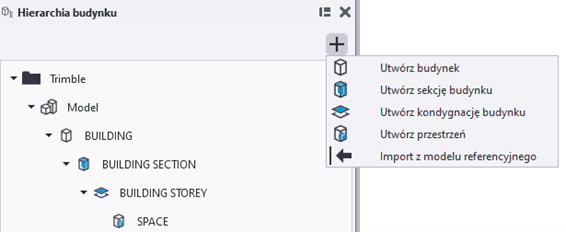

Polecenia służące do tworzenia wszystkich elementów hierarchii budynku znajdują się w tym samym menu w panelu bocznym Hierarchia budynku. Kliknij przycisk
, aby rozpocząć tworzenie hierarchii budynku w modelu, a następnie wykonaj instrukcje widoczne na pasku stanu. Uwaga: polecenia wstążki, które służyły do tworzenia poziomów i przestrzeni zostały usunięte.
Elementy hierarchii budynku mają teraz panel właściwości, w którym można zmieniać właściwości, dostosowując je do własnych potrzeb.
Przypisywanie zespołów do elementów hierarchii budynku
Teraz można ręcznie przypisywać zespoły do elementów hierarchii budynku. Wybierz zespół w modelu, kliknij prawym przyciskiem myszy, a następnie kliknij Hierarchia budynku, aby użyć polecenia przypisania. Kolejnym krokiem jest wybranie elementu hierarchii budynku. W razie potrzeby można przywrócić domyślne przypisanie.
Wyświetlanie elementów hierarchii budynku w modelu
Teraz można zmienić sposób renderowania elementów hierarchii budynku. Aby korzystać z dwóch nowych opcji renderowania, otwórz kartę Widok na wstążce i kliknij Rendering. Dla elementów hierarchii budynku dostępne są opcje „szkieletowy” lub „renderowany szkieletowy”.
Wprowadzono także zmiany w ustawieniach wyświetlania obiektów modelu. Wcześniej konieczne było ustawianie widoczności osobno dla budynku i przestrzeni. Teraz funkcjonalność ta została uproszczona, dzięki czemu wystarczy ustawić widoczność budynku.
