Zbrojenie obiektów wylewanych z użyciem Katalogu kształtów prętów zbrojeniowych

Obiekty wylewane można zbroić w widokach sekcji wylewania, korzystając z Katalogu kształtów prętów zbrojeniowych.

Uwaga:

Zestawy prętów i Katalog kształtów zbrojenia mogą służyć do zbrojenia obiektów wylewanych w sekcjach wylewania. Jeśli chcesz używać innych poleceń zbrojenia, takich jak Grupa prętów, lub komponentów zbrojenia, wówczas konieczne jest zbrojenie pojedynczych elementów w widokach elementów. Wszystkie zbrojenia będą widoczne zarówno w widokach elementów, jak i w widokach sekcji wylewania.

Podczas zbrojenia obiektów wylewanych przy użyciu Katalogu kształtów zbrojenia:

Zbrojenie jest dołączane do elementu zbrojonego, a nie do obiektu wylewanego.
Geometria zbrojenia jest definiowana zgodnie z geometrią obiektu wylewanego, mimo że zbrojenie jest dołączone do elementu. Na przykład przerwy robocze mogą ograniczyć długość prętów zbrojeniowych.
W raportach informacje dotyczące zbrojenia są uporządkowane według elementów a nie według obiektów wylewanych.

Przed rozpoczęciem utwórz elementy betonowe typu Element monolityczny. Tekla Structures automatycznie utworzy z nich obiekty wylewane.

Upewnij się, że pracujesz w widoku sekcji wylewania. Jeśli tak nie jest, na karcie Beton kliknij opcję Widok sekcji wylewania.
W razie potrzeby utwórz przerwy robocze, wybierając dowolne z poleceń Przerwa robocza na karcie Beton:
- Pojedynczy punkt
- Dwa punkty
- Wiele punków
Aby wstawić zbrojenie do obiektu wylewanego, na karcie Zbrojenie kliknij Grupa prętów > Katalog kształtów zbrojenia.

Zostanie otwarte okno dialogowe Katalog kształtów prętów zbrojeniowych.
Wybierz jeden z kształtów z widoku drzewa po lewej i w razie potrzeby zmień właściwości.
Kliknij OK.

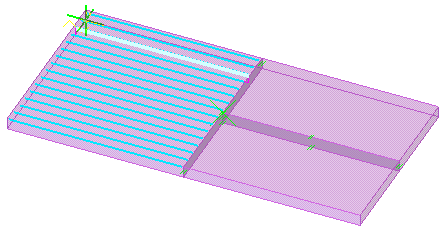

W modelu umieść wskaźnik myszy nad powierzchnią lub krawędzią obiektu wylewanego.
Wybierz umiejscowienie zbrojenia na podstawie podglądu i kliknij lewym przyciskiem myszy, aby je utworzyć.
