Podczas tworzenia lub modyfikowania zestawu prętów Tekla Structures automatycznie dołącza każdy pręt w zestawie prętów do elementu betonowego. Ten element betonowy jest elementem nadrzędnym dla pręta zestawu prętów.

W zależności od typu zespołu betonowego, poziomu dolnego i objętości elementów betonowych oraz długości pręta, położenia i orientacji oraz liczby prętów w zestawie prętów, Tekla Structures wyszukuje i wybiera element nadrzędny dla każdego z prętów w następujący sposób:

• Każdy pręt, który jest co najmniej częściowo w jednym elemencie betonowym, jest do niego dołączony.

• Każdy pręt znajdujący się w elementach betonowych prefabrykowanych i wylewanych na miejscu jest dołączony do elementu prefabrykowanego.



  (1) = element prefabrykowany, (2) = element wylewany na miejscu

  W tym i na poniższych obrazach element nadrzędny jest wyświetlany w kolorze zielonym.

Następnie, dla każdego pręta znajdującego się w dwóch lub więcej elementach betonowych, elementy prefabrykowane lub elementy wylewane na miejscu, ale nie oba:

• Pręt jest uznawany za poziomy, jeśli jego całkowity rozmiar w poziomie H jest większy lub równy jego całkowitemu rozmiarowi w pionie V pomnożonemu przez domyślny współczynnik 2. W przeciwnym razie pręt jest uznawany za pionowy.



  (1) = pręt poziomy, (2) = pręt pionowy

  Ogólnie rzecz biorąc, pręt w zestawie prętów jest uznawany za poziomy, jeśli:

  H ≥ XS_REBAR_VERTICAL_FACTOR * V

• Jeśli pręt jest uznawany za poziomy, jest on dołączany do elementu zawierającego najdłuższą długość pręta.



• Jeśli pręt jest uznawany za pionowy i znajduje się w całości wewnątrz jednego elementu oraz częściowo wewnątrz innych elementów, jest on dołączany do elementu zawierającego cały pręt.

• Jeśli pręt jest uznawany za pionowy i jest umieszczany częściowo wewnątrz kilku elementów, jest on dołączany do elementu, którego dolna płaszczyzna ma najmniejszą globalną współrzędną z.



Czasami kilka elementów może być zgodne z jednym z powyższych kryteriów i może być elementem nadrzędnym pręta zestawu prętów. Przykład:

W takich przypadkach Tekla Structures wybiera element nadrzędny dla każdego pręta spośród pasujących elementów w następujący sposób:

• Jeśli jeden z elementów jest bardziej wspólnym elementem nadrzędnym w zestawie prętów niż pozostałe elementy Tekla Structures dołącza pręt do tego bardziej wspólnego elementu nadrzędnego.

  Przykład:

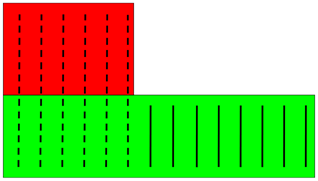

  	W tym rzucie lub przekroju dwa elementy pokrywają się, a kreskowane pręty zawierają się całkowicie w obu elementach. Pręty kreskowane są dołączane do elementu zielonego, ponieważ zawiera on więcej prętów zestawu prętów niż czerwony element.

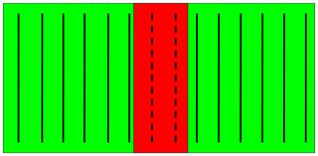

  	W tym widoku płaszczyzny pręty kreskowane znajdują się w dwóch elementach. Płaszczyzny prętów są pionowe, a elementy są na równej wysokości. Pręty kreskowane są dołączane do elementu zielonego, ponieważ do niego dołączona jest większość prętów z zestawu prętów.

• Jeśli nie istnieje już wspólny element nadrzędny dla zestawu prętów, Tekla Structures dołącza pręt do elementu o najmniejszej objętości.

  Przykład:

  W tym rzucie dwa elementy pokrywają się, a zestaw prętów z kreskowanymi prętami znajduje się całkowicie w obu elementach. Pręty są dołączane do elementu zielonego, ponieważ ma mniejszą objętość.

  Jeśli objętości elementów są równe dla kilku elementów, Tekla Structures wybiera element o najmniejszym numerze.

Jeśli zachodzi potrzeba zastąpienia automatycznego dołączenia prętów zespołu zbrojenia do elementów betonowych, można ręcznie dołączać do nich pręty zestawów zbrojenia.
