Przykłady: Zestaw prętów w konstrukcjach zakrzywionych
Zbrojenie zakrzywionych konstrukcji betonowych można utworzyć za pomocą zestawów prętów.
Zakrzywione konstrukcje betonowe mogą uwzględniać belki zakrzywione, polibelki mające fazowania Punkt łuku oraz płaskie belki spiralne, których wysokość całkowita wynosi zero. Zbrojenie można też stosować do ław fundamentowych i paneli ściennych w taki sam sposób jak w przypadku belek i polibelek.
Aby uzyskać więcej informacji o tworzeniu zestawów prętów, zobacz też Tworzenie zestawu prętów.
Tworzenie prętów podłużnych w belce zakrzywionej
W tym przykładzie utworzymy podłużne pręty dolne w zakrzywionej belce betonowej.
-
Utwórz zakrzywioną belkę betonową.
- Na karcie Beton kliknij Belka.
- Wskaż dwa punkty.
- Kliknij dwukrotnie belkę, aby zmienić jej właściwości.
- Ustaw promień i liczbę segmentów, a następnie kliknij Zmień.
-

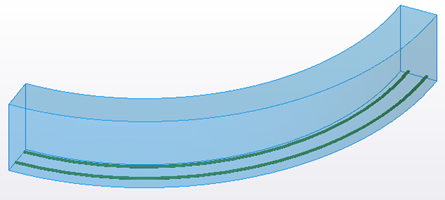

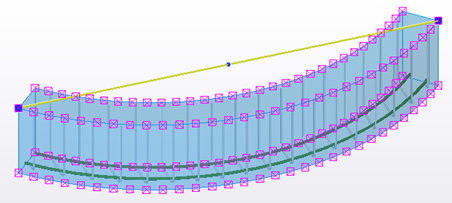

Utwórz pręty podłużne w dolnej powierzchni belki.
Tworzenie prętów poprzecznych w polibelce zakrzywionej
W tym przykładzie utworzymy poprzeczne pręty w kształcie litery U w zakrzywionej polibelce betonowej.
-
Utwórz polibelkę betonową z zakrzywionymi segmentami.
- Na karcie Beton kliknij .
- Wskaż co najmniej trzy punkty, przez które ma przechodzić belka, a następnie kliknij środkowy przycisk myszy.
- Wybierz polibelkę.
-
Wybierz uchwyt w narożniku polibelki, a następnie wybierz typ fazowania
Punkt łuku na kontekstowym pasku narzędzi.
-

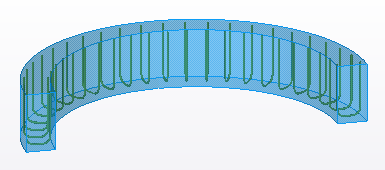

Utwórz pręty poprzeczne ułożone wzdłuż dolnej i bocznej powierzchni belki.
Tworzenie prętów zbrojeniowych w belce spiralnej
W tym przykładzie zastosujemy zbrojenie w belce spiralnej, której wysokość całkowita wynosi zero. Utworzymy podłużne pręty dolne i pręty poprzeczne w kształcie litery U.
Poniższej metody ręcznej można też używać w przypadku bardziej skomplikowanych obiektów betonowych, które zostały zaimportowane i do których nie można automatycznie zastosować zbrojenia.
Ograniczenia

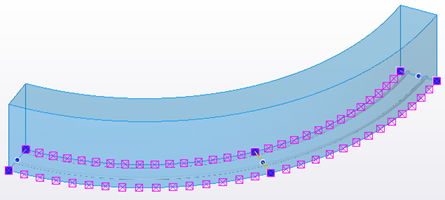

- Jeśli zakrzywione pręty podłużne mają zbyt małe wartości odsunięcia początku lub końca, pręty najbliżej krawędzi powierzchni ramienia mogą zostać podzielone na małe segmenty prętów. Aby tego uniknąć, zwiększ wartości odsunięcia.
).

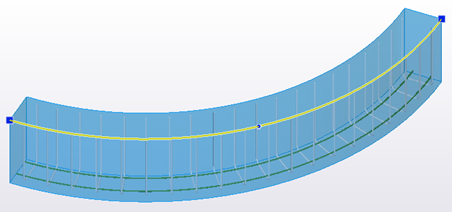

na końce belki.

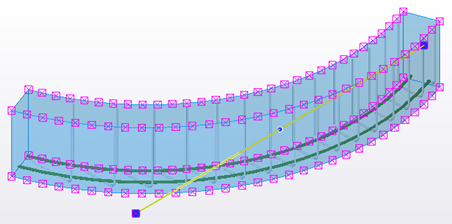

do punktu środkowego belki. Upewnij się, że nowy narożnik linii prowadzącej ma fazowanie

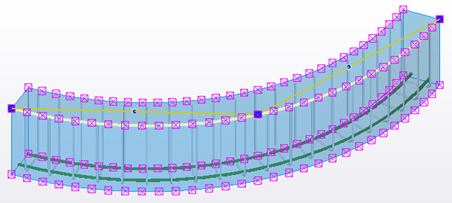

na kontekstowym pasku narzędzi, aby linia prowadząca podążała za krawędziami lica ramienia znajdującymi się między punktami końcowymi tej linii.
