Tworzenie zestawu prętów

Zestawy prętów składają się z prętów zbrojeniowych grupowanych automatycznie według ich geometrii, które można modyfikować za bezpośrednio lub za pomocą linii prowadzących zestawu prętów, lic ramion i modyfikatorów lokalnych. Zestawy prętów można tworzyć, gdy potrzebna jest elastyczność przy zbrojeniu różnych obszarów i geometrii w elementach betonowych lub obiektach wylewanych.

Do tworzenia zestawów prętów dostępnych jest kilka opcji. Podłużne i poprzeczne zestawy prętów oraz zestawy prętów utworzone zgodnie z betonowym elementem lub powierzchniami obiektu wylewanego, są dołączone i dopasowane do betonowego elementu lub obiektu wylewanego. Za pomocą polecenia Zbrojenie przez punkty można tworzyć zestawy prętów zbrojeniowych nawet poza obiektami betonowymi. Do tworzenia zestawów prętów zbrojeniowych można też używać Narzędzia do wstawiania kształtów zbrojenia.

Uwaga:

Podczas pracy z zestawami prętów należy się upewnić, że aktywny jest przełącznik Bezpośrednia zmiana.

Podstawowe pojęcia dotyczące zestawów prętów

Lica ramion zestawu prętów to płaszczyzny określające miejsce, w którym są tworzone ramiona prętów. Tekla Structures tworzy lica ramion na zbrojonych powierzchniach elementów betonowych lub obiektów wylewanych, lub zgodnie z punktami wybranymi podczas tworzenia zestawów prętów.

Powierzchnie ramion zestawu prętów przypominają lica ramion, ale mogą być zakrzywione.Tekla Structures tworzy powierzchnie ramion, gdy tworzysz zestawy zbrojenia przy użyciu polecenia Według linii prowadzących.

Każdy zestaw prętów ma co najmniej jedną linię prowadzącą, która określa kierunek rozkładu prętów. Rozstaw prętów jest mierzony również wzdłuż linii prowadzącej. Linia prowadząca może być linią lub polilinią, która może mieć fazowania narożnika.

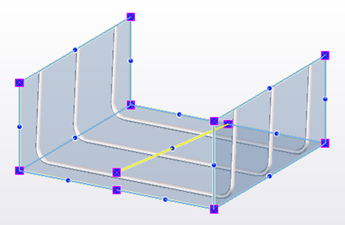

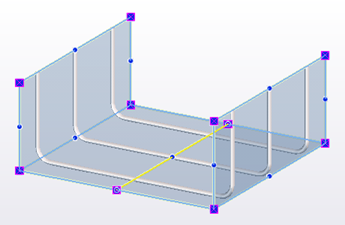

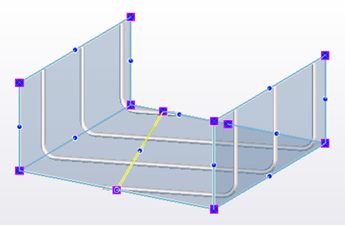

W poniższym przykładzie lica ramion są pokazane szarym kolorem, a linia prowadząca jest podświetlona na żółto:

Położenie linii prowadzącej wpływa na tworzenie prętów. Jeśli koniec linii prowadzącej zostanie uniesiony lub przesunięty, pręty zostaną odpowiednio obrócone. Przykład:

W razie potrzeby można utworzyć nieograniczoną liczbę podrzędnych linii prowadzących dla zestawu prętów, który ma lica ramion. Zestaw prętów z licami ramion pozwala utworzyć tylko jedną podrzędną linię prowadzącą.

Za pomocą linii prowadzących można zdefiniować różne odstępy wzdłuż zestawu prętów. Każda linia prowadząca ma własne ustawienia odsunięcia i rozstawu, a podrzędne linie prowadzące mają opcję dziedziczenia obu ustawień z głównej linii prowadzącej.

Podczas tworzenia zestawów prętów za pomocą polecenia Podłużne, Tekla Structures automatycznie tworzy wymaganą liczbę linii prowadzących w zakrzywionychbelkach, polibelkach, ławach fundamentowych i wielosegmentowych panelach ściennych. W płaskich polibelkach dla każdego ostrego narożnika tworzona jest jedna linia prowadząca, a dla każdego zakrzywionego narożnika tworzone są trzy linie prowadzące.

Jeśli trzeba zmodyfikować zestaw prętów tylko w pewnych położeniach, można utworzyć lokalne modyfikatory właściwości, modyfikatory detalu końca i linie podziału.

Tworzenie zbrojenia podłużnego

Można utworzyć zestaw prętów składający się z podłużnych prętów zbrojeniowych w elemencie betonowym lub obiekcie wylewanym.

  1. W zależności od obiektu betonowego, do którego ma zostać zastosowane zbrojenie, należy używać widoku elementu lub widoku sekcji wylewania.
  2. Na karcie Zbrojenie kliknij Podłużne.
  3. Umieść wskaźnik myszy nad krawędzią elementu betonowego lub obiektu wylewanego.

    Tekla Structures podświetli wybrane przekroje.

  4. Wybierz przekrój, który chcesz zbroić.

  5. W razie potrzeby zmodyfikuj wielkość przekroju lub kształt prętów.

    W tym celu kliknij na kontekstowym pasku narzędzi, a następnie przeciągnij uchwyty przekroju.

  6. W wybranym przekroju wybierz płaszczyzny, które chcesz zbroić.

    Domyślnie wybrana jest tylko jedna z płaszczyzn. Aby wybrać wiele płaszczyzn, naciśnij i przytrzymaj klawisz Shift lub Ctrl.

    Tekla Structures podświetli wybrane powierzchnie na żółto.

  7. Aby wydłużyć lub skrócić poszczególne płaszczyzny, kliknij na kontekstowym pasku narzędzi. Następnie przeciągnij uchwyty końca w kolorze żółtym i magenta.
  8. Aby zakończyć, kliknij środkowym przyciskiem myszy lub kliknij Utwórz zestaw zbrojenia na kontekstowym pasku narzędzi.
Tekla Structures utworzy zestawy prętów na każdej wybranej płaszczyzny oraz pręty prostopadłe do wybranego przekroju.

Tworzenie zbrojenia poprzecznego

Można utworzyć zestaw prętów składający się z poprzecznych prętów zbrojeniowych w elemencie betonowym lub obiekcie wylewanym.

  1. W zależności od obiektu betonowego, do którego ma zostać zastosowane zbrojenie, należy używać widoku elementu lub widoku sekcji wylewania.
  2. Na karcie Zbrojenie kliknij Poprzeczne.
  3. Umieść wskaźnik myszy nad krawędzią elementu betonowego lub obiektu wylewanego.

    Tekla Structures podświetli wybrane przekroje.

  4. Wybierz przekrój, który chcesz zbroić.

  5. W razie potrzeby zmień kształt prętów.

    Aby zmienić rozmiar przekroju poprzecznego prętów, kliknij na kontekstowym pasku narzędzi, a następnie przeciągnij uchwyty przekroju.

  6. Przy aktywnym przełączniku na kontekstowym pasku narzędzi, w wybranym przekroju poprzecznym wybierz ramiona prętów, które mają zostać utworzone.

    Domyślnie wybrane są wszystkie ramiona i Tekla Structures utworzy ramię dla każdej płaszczyzny obiektu.

    • Aby anulować wybór pręta, naciśnij i przytrzymaj klawisz Ctrl i kliknij ramię.
    • Aby anulować wybór wszystkich ramion, kliknij na kontekstowym pasku narzędzi.
    • Aby wybrać więcej niż jedno ramię, wybierz pierwsze, a następnie naciśnij i przytrzymaj klawisz Ctrl lub Shift w czasie wybierania pozostałych ramion.
    • Aby wybrać wszystkie ramiona, kliknij na kontekstowym pasku narzędzi.

    Tekla Structures podświetli wybrane ramiona na żółto i utworzy ciągły kształt prętów ramion.

  7. Aby obrócić kształt pręta, na przykład w celu przesunięcia haków strzemienia do innego narożnika, naciskaj klawisz Tab, aby obracać w lewo, lub klawisze Shift+Tab, aby obracać w prawo.
  8. Jeśli zajdzie potrzeba wydłużenia lub skrócenia poszczególnych ramion, kliknij na kontekstowym pasku narzędzi, a następnie przeciągnij uchwyty końca pręta.

    W ten sposób można też tworzyć pokrywające się kształty prętów lub wydłużać końce prętów poza obiekt betonowy.

  9. Jeśli chcesz zmienić długość rozkładu prętów, dostosuj długość linii prowadzącej zestawu prętów.

    Kliknij na kontekstowym pasku narzędzi, a następnie przeciągnij uchwyty końca linii prowadzącej .

  10. Aby zakończyć, kliknij środkowym przyciskiem myszy lub kliknij Utwórz zestaw zbrojenia na kontekstowym pasku narzędzi.
Tekla Structures utworzy pręty równolegle do wybranego przekroju i rozmieści je wzdłuż długości linii prowadzącej.

Utwórz zbrojenie na powierzchni

Można utworzyć zbrojenie w zestawie prętów zgodnie z powierzchnią elementu betonowego lub obiektu wylewanego.

  1. W zależności od obiektu betonowego, do którego ma zostać zastosowane zbrojenie, należy używać widoku elementu lub widoku sekcji wylewania.
  2. Na karcie Zbrojenie kliknij Według powierzchni.
  3. Określ powierzchnie i obszary obiektu betonowego, który chcesz zazbroić oraz kierunek prętów korzystając z następujących opcji na kontekstowym pasku narzędzi:
    Kliknij ten przycisk Opis
    Tworzy pręty w pobliżu bliższej płaszczyzny obiektu betonowego.
    Tworzy pręty w pobliżu dalszej płaszczyzny obiektu betonowego.
    Tworzy pręty równoległe do najdłuższej krawędzi płaszczyzny obiektu.

    W przypadku wybrania opcji pręty zostaną utworzone w taki sposób, aby były równoległe do krawędzi znajdującej się najbliżej wskaźnika myszy.
    Tworzy pręty prostopadłe do najdłuższej krawędzi płaszczyzny obiektu.

    W przypadku wybrania opcji pręty zostaną utworzone w taki sposób, aby były prostopadłe do krawędzi znajdującej się najbliżej wskaźnika myszy.
    Tworzy pręty w dwóch kierunkach: jeden zestaw prętów równoległych do najdłuższej krawędzi płaszczyzny obiektu i drugi zestaw prętów prostopadłych do krawędzi.

    Za pomocą opcji jeden zestaw prętów jest równoległy, a drugi zestaw prętów prostopadły w stosunku do krawędzi znajdującej się najbliżej wskaźnika myszy.
    Tworzy pręty dla całej płaszczyzny obiektu.
    Tworzy pręty dla prostokątnego obszaru na płaszczyźnie obiektu.
    Tworzy pręty dla wielobocznego obszaru na płaszczyźnie obiektu.
  4. W zależności od wybranego obszaru do zbrojenia wykonaj jedną z poniższych czynności:
    • Aby zbroić całą płaszczyznę obiektu:

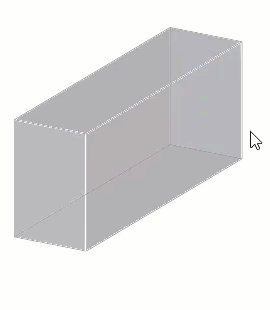

      1. Umieść wskaźnik myszy nad płaszczyznami elementu betonowego lub obiektu wylewanego.

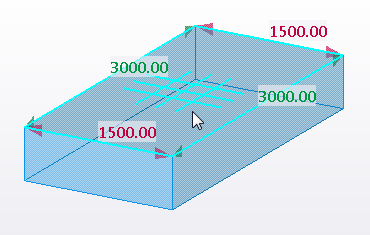

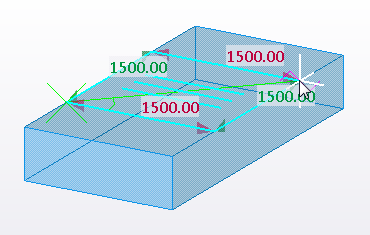

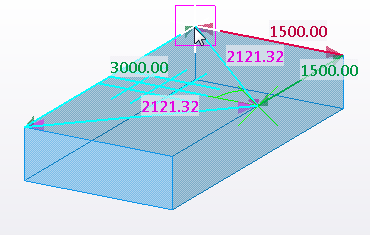

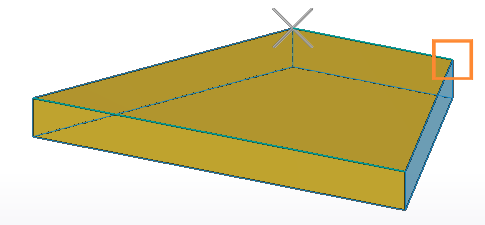

        Tekla Structures wyświetli wymiary powierzchni obiektu oraz symbol wskazujący kierunek prętów.

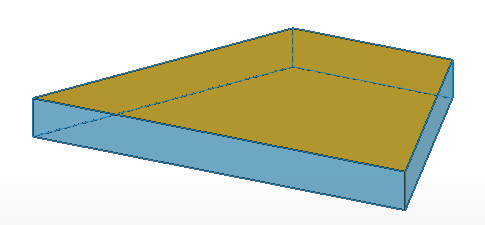

      2. Wybierz płaszczyznę obiektu.
    • Aby zbroić obszar prostokątny, wybierz dwa przeciwległe narożniki obszaru.

    • Aby zbroić obszar wieloboczny, wybierz dwa narożniki wieloboku.

      Następnie kliknij środkowym przyciskiem myszy.

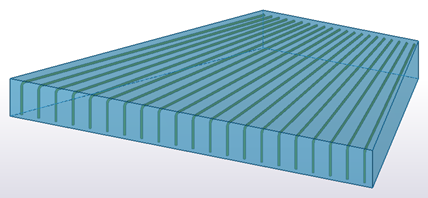

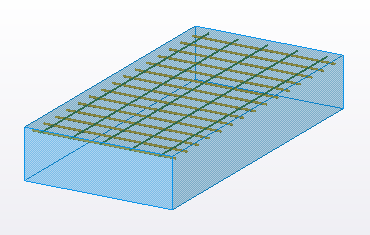

Tekla Structures utworzy pręty zgodnie z wybranymi opcjami. W przypadku wybrania tworzenia prętów w dwóch kierunkach Tekla Structures utworzy dwa zestawy prętów: jeden z prętami równoległymi do najdłuższej krawędzi płaszczyzny obiektu i jeden z prętami prostopadłymi do niej.

Utwórz zbrojenie przez linie prowadzące

Można utworzyć zestaw prętów na jednej lub kilku powierzchniach elementu betonowego według jednej lub dwóch linii prowadzących zdefiniowanych przez wskazane punkty.

  1. Na karcie Zbrojenie kliknij Według linii prowadzących.

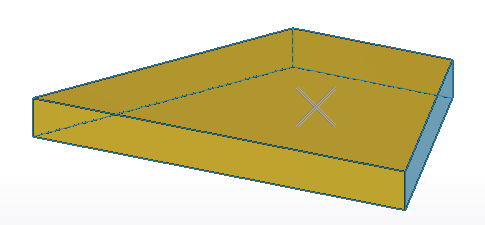

  2. Wybierz powierzchnie elementów, które chcesz zazbroić.

    Tekla Structures podświetli wybrane powierzchnie na żółto.

    Można wybrać dowolną liczbę powierzchni.

    Jeśli musisz usunąć zaznaczenie wybranej powierzchni, ponownie kliknij powierzchnię.

  3. Aby zakończyć wybieranie powierzchni, kliknij środkowym przyciskiem myszy.
  4. Wskaż punkty, aby zdefiniować położenie głównej linii prowadzącej, a następnie kliknij środkowym przyciskiem myszy.

    = punkt początkowy, = punkt końcowy

  5. Jeśli chcesz utworzyć podrzędną linię prowadzącą, wskaż punkty, aby określić jej położenie.

  6. Kliknij środkowym przyciskiem myszy, aby utworzyć zestaw prętów i linie prowadzące.

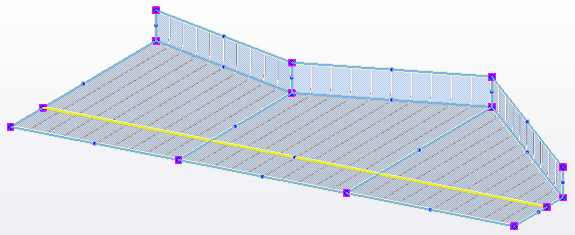

Tekla Structures tworzy zestaw prętów zbrojeniowych, który rozciąga się na wybrane powierzchnie i rozmieszcza pręty wzdłuż linii prowadzących.

Tworzenia zbrojenia przez punkty

Można utworzyć zestaw prętów zbrojeniowych poprzez określenie kształtu prętów przez wskazanie punktów w modelu.

  1. Na karcie Zbrojenie kliknij Więcej > Zbrojenie przez punkty.
  2. Na kontekstowym pasku narzędzi wybierz opcję, aby określić typ zestawu prętów i liczbę przekrojów w zestawie prętów.

    Dostępne opcje:

    • Normalny
    • Zbieżny
    • Zbieżny łamany
    • Zbieżny zakrzywiony
    • Zbieżny N

    W przypadku wybrania opcji Zbieżny N należy podać liczbę przekrojów.

  3. Wskaż punkty, aby zdefiniować kształt pręta w pierwszym przekroju.

    Można użyć różnych metod przyciągania, takich jak Orto czy tymczasowe punkty referencyjne.

  4. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
  5. W zależności od typu zestawu prętów i liczby przekrojów wykonaj jedną z następujących czynności:

    • Jeśli zestaw prętów ma mieć typ Normalny, wskaż punkt początkowy i punkt końcowy zestawu prętów.

    • W przypadku innych typów zestawów prętów, dla drugiego i kolejnych przekrojów wskaż punkty w celu określenia kształtu prętów. Następnie kliknij środkowy przycisk myszy, aby zakończyć wskazywanie przy każdym z przekrojów.

Tekla Structures utworzy zestaw prętów z licami ramion między poszczególnymi przekrojami.

Ograniczenia

  • Zaokrąglenia narożników zagiętych prętów nie są brane pod uwagę przy automatycznym unikaniu kolizji, gdy Tekla Structures tworzy zestawy prętów i rozmieszcza je na warstwach.
  • Nie można tworzyć zestawów prętów w elementach zdeformowanych.
