PROFILE
To jest atrybut szablonu. Atrybuty szablonów mogą być używane do filtrowania lub pobierania danych z modelu i stosowane w rysunkach i raportach. Na przykład, kiedy tworzysz raport, Tekla Structures zastępuje atrybuty dodane w szablonie raportu wartościami powiązanych właściwości obiektów.
Wyświetla nazwę profilu elementu lub nazwę profilu elementu głównego w zespole lub zespole betonowym.

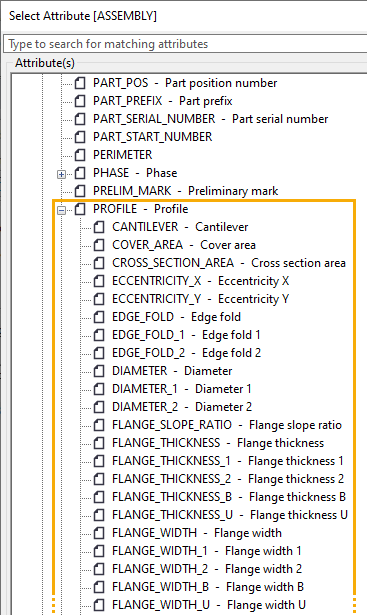

Możesz także wyświetlać inne atrybuty profili w szablonach i raportach. W Edytorze szablonów otwórz okno dialogowe Wybierz atrybut, a następnie dla wybranych typów zawartości wybierz atrybuty PROFILE.*:
Przykładowo MAINPART.PROFILE.HEIGHT z typem zawartości ASSEMBLY wyświetla wysokość profilu głównego elementu w zespole.
