Drabina (S35)
Drabina (S35) tworzy pionową drabinę, z opcją kosza bezpieczeństwa.
Utworzone obiekty
-
Policzki
-
Obręcze
-
Szczeble
-
Pręty pionowe

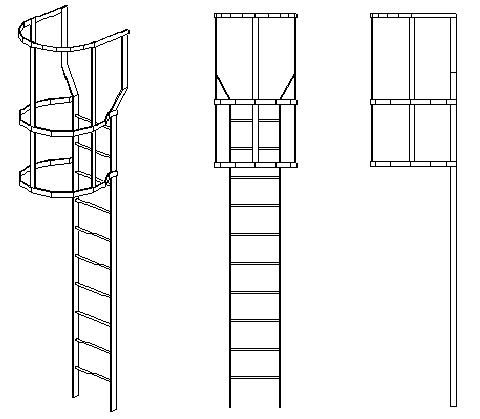

Zastosowania
| Sytuacja | Opis |
|---|---|
|
|
Drabina z koszem bezpieczeństwa i pionowym biegiem. |
Kolejność wyboru
-
Zaznacz punkt, aby wskazać najwyższy poziom drabiny.
-
Wskaż punkt, aby wskazać poziom drabiny.
Drabina zostanie utworzona automatycznie po wskazaniu drugiego punktu.
Klucz identyfikacji elementu
| Opis | |
|---|---|
|
1 |
Podłużnica |
|
2 |
Szczebel |
|
3 |
Kosz |
Karta Obraz
Na zakładce Obraz można określić geometrię drabiny i wymiary.

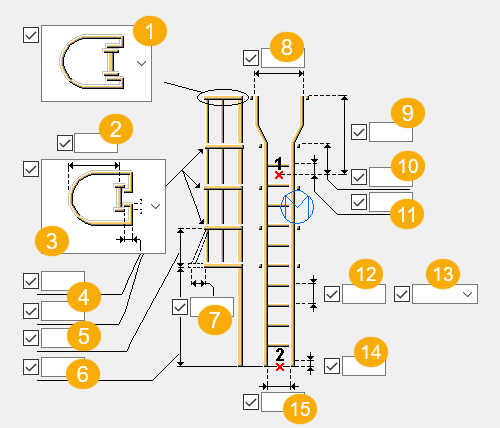

Wymiary drabiny
| Opis | Domyślna | |
|---|---|---|
|
1 |
Kierunek dostępu do drabiny. Dostępne opcje: lewo, prawo lub normalnie. |
Normalny
|
|
2 |
Offset okręgu obręczy od osi podłużnicy. |
760 mm |
|
3 |
Kształt kosza i sposób połączenia z drabiną. Dostępne opcje: Typ U 1, Typ U 2, Typ O i Typ O, gdzie obręcze są tworzone na wewnętrznej powierzchni podłużnicy. |
Typ U 1
|
|
4 |
Opcje połączenia kosza Pierwsza opcja jest używana tylko dla U typu 1. Obie opcje są używane dla U typu 2. |
Pierwsza opcja: 75 Druga opcja: 40 |
|
5 |
Maksymalny rozstaw obręczy. Obręcze są równomiernie rozmieszczone poniżej poszerzenia podłużnicy. Tylko jedna obręcz jest umieszczona na dolnej podłużnicy. |
900 mm |
|
6 |
Położenie (współrzędna z) najniższej dolnej krawędzi obręczy. Jeśli wartość jest większa niż wymiar od podestu do podestu, tylko górna obręcz jest umieszczona bez prętów. Jeśli wartość jest większa niż wymiar od podestu do podestu dodając przedłużenia podłużnicy, wtedy obręcz nie jest umieszczona. |
2500 mm |
|
7 |
Dodatkowy wymiar średnicy dolnej obręczy. |
|
|
8 |
Wewnętrzna średnica obręczy. Poszerzenie podłużnicy jest pobierane ze średnicy obręczy. |
750 mm |
|
9 |
Przedłużenie podłużnicy Wysokość od górnej części stali do górnej krawędzi poszerzenia podłużnicy. |
1100 |
|
10 |
Wysokość powyżej górnej części stali z jakiej poszerzona jest podłużnica drabiny. |
200 |
|
11 |
Grubość górnego stropu nad górną częścią stali. Górny szczebel jest umieszczony na poziomie o grubości górnego stropu. |
0 |
|
12 |
Maksymalny rozstaw szczebli. Szczeble są równomiernie rozmieszczone między górnym i dolnym stropem. |
300 mm |
|
13 |
Odległość między szczeblami. Wybierz równą lub dokładną odległość. |
Równe |
|
14 |
Grubość dolnego stropu powyżej dolnej części stali. Rozstaw pomiędzy dolnymi szczeblami jest pobierany z dolnej pozycji dla góry stali plus dolny strop. |
0 |
|
15 |
Szerokość drabiny. |
450 mm |
Karta Elementy
Zakładka Elementy umożliwia określenie właściwości elementu.
Elementy
| Opcja | Opis | Domyślna |
|---|---|---|
|
Policzki |
Wybierz profil podłużnicy z katalogu profili. |
Wartością domyślną jest 10*65 (“PLT10*65”). |
|
Szczeble |
Wybierz profil szczebla z katalogu profili. |
Wartość domyślna to pręt okrągły 20 (“D20”). |
|
Obręcze górne |
Umożliwia wybranie profilu górnej obręczy z katalogu profili. |
Wartością domyślną jest 10*50 (“PLT10*50”). |
|
Obręcze środkowe |
Umożliwia wybranie profilu środkowej obręczy z katalogu profili. |
Wartością domyślną jest 10*50 (“PLT10*50”). |
|
Obręcz dolna |
Umożliwia wybranie profilu dolnej obręczy z katalogu profili. |
Wartością domyślną jest 10*50 (“PLT10*50”). |
|
Pręty pionowe |
Wybierz profil pionowego pręta z katalogu profili. |
Wartością domyślną jest 10*50 (“PLT10*50”). |
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Nr pozycji |
Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu. |
Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu . |
|
Materiał |
Klasa materiału. |
Domyślny materiał jest określony w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu . |
|
Nazwa |
Ta nazwa będzie widoczna w rysunkach i raportach. |
Karta Parametry
Zakładka Parametry umożliwia określanie właściwości i położenia drabiny.
Pozycja drabiny
| Opcja | Opis | Domyślna |
|---|---|---|
|
Pozycja pionowa |
Pozycja pionowa drabiny |
Środek |
|
Offset pionowy |
Offset pionowy drabiny |
0.0 |
|
Pozycja pozioma |
Pozycja pozioma drabiny |
Środek |
|
Offset poziomy |
Offset poziomy drabiny |
0.0 |
|
Klasa |
Klasa drabiny |
1 |
|
Utwórz zespół |
Wybierz, czy chcesz utworzyć zespół. |
Zespół zostanie utworzony. |
Obrót drabiny

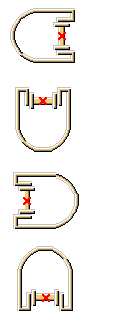

Zdefiniuj sposób obracania drabiny. Wartością domyślną jest przód.
Obrót podłużnicy
Umożliwia określenie sposobu obracania podłużnic. Wartością domyślną jest góra.
Obrót szczebli
| Opcja | Opis |
|---|---|
|
|
Szczeble są obracane o 45 stopni. Jest to opcja domyślna. |
|
|
Szczeble nie są obracane. |
Tworzenie kosza
| Opcja | Opis |
|---|---|
|
|
Kosz zostanie utworzony. Jest to opcja domyślna. |
|
|
Kosz nie zostanie utworzony. |
Kąt obręczy
|
1 |
Zdefiniuj kąt obręczy. |
Kąt rozstawu pręta pionowego
| Opis | Domyślna | |
|---|---|---|
|
1 |
Zdefiniuj kąt między pionowymi prętami w okrągłym przekroju obręczy. |
30 stopni |
Cięcie podłużnicy i szczebla
Wybierz, czy podłużnice są cięte, aby uniknąć kolizji.
| Opcja | Opis |
|---|---|
|
|
Podłużnice nie są cięte. Jest to opcja domyślna. |
|
|
Podłużnice są cięte. Zdefiniuj wartość luzu dla cięcia. |
|
|
Podłużnice są cięte. Szczeble są przykręcone do podłużnic. Zdefiniuj wartość luzu dla cięcia. |
|
|
Zdefiniuj głębokość cięcia w podłużnicy. |
Offset szczebla
| Opis | |
|---|---|
|
1 |
Zdefiniuj poziomy offset szczebli od osi podłużnicy. |
