Otwór na zbrojenie
Połączenie Otwór na zbrojenie tworzy otwory na pręty zbrojeniowe w elementach stalowych: słupie, belce lub blasze wielobocznej.
Utworzone obiekty
-
Otwory
-
Cięcia
Zastosowania
|
Sytuacja |
Opis |
|---|---|
|
|

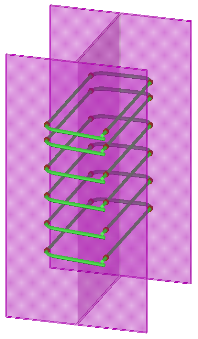

Otwory na pręty zbrojeniowe utworzone w belce stalowej. |
Kolejność wyboru
-
Wybierz element główny (słup, belkę lub blachę wieloboczną).
-
Wybierz element podrzędny (grupę prętów zbrojeniowych).
-
Kliknij środkowym przyciskiem myszy, aby utworzyć otwory na pręty zbrojeniowe.
Klucz do identyfikacji elementów
|
Element |
|
|---|---|
|
1 |
Otwór na pręt zbrojeniowy |
Zakładka Parametry
Zakładka Parametry umożliwia określenie właściwości otworów na pręty zbrojeniowe.
Właściwości otworów na pręty zbrojeniowe
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Norma śruby |
Umożliwia wybranie normy śruby:
|
6914 |
|
Typ zaokrąglenia |
Umożliwia wybranie typu zaokrąglenia:
|
Brak wartości domyślnej Przykładowe wymiary:
|
|
Tolerancja otworu |
Umożliwia zdefiniowanie tolerancji otworu. Jeśli wybrano typ zaokrąglenia Zaokrąglenie wg tabeli nie można zdefiniować tolerancji otworu. |
0 mm |
|
Dokładność zaokrąglania |
Umożliwia zdefiniowanie dokładności zaokrąglenia. Jeśli wybrano typ zaokrąglenia Zaokrąglenie wg tabeli nie można zdefiniować dokładności zaokrąglenia. |
1 mm |
|
Tabela wymiarów |
Umożliwia zdefiniowanie średnicy pręta zbrojeniowego, średnicy otworu i rozszerzenia otworu podłużnego. Aby określić wymiary w tabeli, należy wybrać typ zaokrąglenia Zaokrąglenie wg tabeli. Otwór na zbrojenie używa rozmiaru istniejącej śruby i dopasowuje wartość tolerancji otworu aż zostanie osiągnięta wymagana Średnica otworu. Za pomocą przycisków + i - można dodawać wiersze do tabeli i usuwać je z niej. |
Zakładka Zaawansowane
Zakładka Zaawansowane umożliwia określenie typu otworu, odsunięcia pionowego oraz wymiaru zakresu kąta.
Typ otworu
|
Opcja |
Opis |
Domyślnie |
|---|---|---|
|
Typ otworu |
Umożliwia wybranie typu otworu:
|
Otwór śruby |
Odsunięcie pionowe
|
Opcja |
Opis |
|---|---|
|
|
Domyślnie Otwór nie jest odsunięty. |
|
|
Otwór jest odsunięty w górę, aby bezpośrednio podpierał pręt zbrojeniowy, utrzymując pręt w prawidłowej pozycji pionowej. Otwór można odsunąć, jeśli jest okrągły. |
Wymiar zakresu kąta
|
Opis |
Domyślnie |
|
|---|---|---|
|
1 |
Wymiar zakresu kąta. Tworzony jest okrągły otwór mieszczący się w zdefiniowanym zakresie. Otwory wykraczające poza ten zakres przekształcane są w otwory podłużne. |
5 mm |
