Słupki - Poręcze - Bortnice (S86)
Słupki - Poręcze - Bortnice (S86) wykorzystuje trzy inne komponenty: Słupki (S76), Poręcze (S77) oraz Bortnica (S75), aby utworzyć słupki, poręcze, pochwyt i bortnice. Komponent może także tworzyć wyłącznie poręcze i bortnice, jeśli słupki już istnieją.
Utworzone obiekty
-
Słupki
-
Bortnica
-
Poręcze
-
Pochwyt
Zastosowania

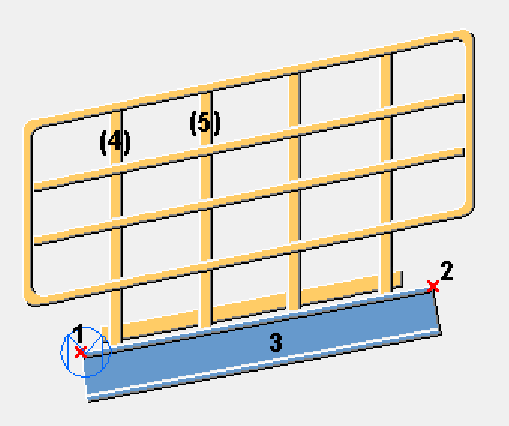

| Sytuacja | Opis |
|---|---|
|
|
Tworzone są słupki, poręcze i bortnica. |
Przed rozpoczęciem
Utwórz podłużnice na przykład za pomocą komponentu Schody (S71).

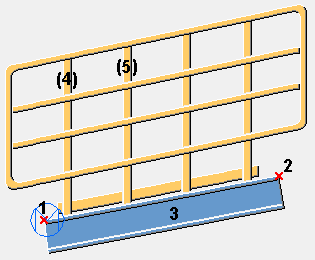

Kolejność wyboru
-
Wybierz punkt początkowy poręczy.
-
Wybierz punkt końcowy poręczy.
-
Wybierz pierwszą podłużnicę schodów.
Wybierz tylko jedną podłużnicę i zignoruj drugą, jeśli podłużnice są częścią komponentu schodów i jeśli ustawienie Wybór elementów schodów w komponencie słupka ma wartość Użyj wszystkich.
-
Wybierz pierwszy słupek, jeśli istnieją słupki.
-
Wybierz drugi słupek.
Zignoruj pozostałe słupki, jeśli słupki są częścią komponentu słupka i jeśli ustawienie Wybór elementów schodów w komponencie bortnicy jest ustawione na Użyj wszystkich.
Uwaga:
Po modyfikacji komponentu Słupki - Poręcze - Bortnice (S86) wszystkie połączone komponenty zostaną usunięte.

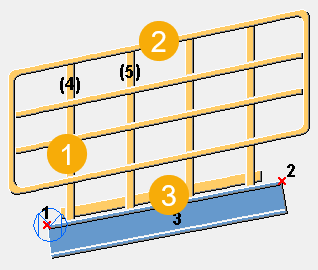

Klucz do identyfikacji elementów
| Opis | |
|---|---|
|
1 |
Słupek |
|
2 |
Poręcz |
|
3 |
Bortnica |
karta Obraz
Karta Obraz pokazuje słupki, poręcze i bortnice utworzone przez komponent.
karta Elementy
Użyj karty Elementy, aby wybrać komponenty do tworzenia słupków, poręczy i bortnic.
Komponenty
| Opcja | Opis |
|---|---|
|
Słupki |
Wybierz komponent i odpowiedni plik atrybutów. Domyślny komponent to Słupki (S76). |
|
Poręcze |
Wybierz komponent i odpowiedni plik atrybutów. Domyślny komponent to Poręcze (S77). |
|
Pochwyt |
Wybierz komponent i odpowiedni plik atrybutów. Domyślny komponent to Poręcze (S77). |
|
Bortnica |
Wybierz komponent i odpowiedni plik atrybutów. Domyślny komponent to Bortnica (S75). |
karta Parametry
Użyj karty Parametry, aby określić, czy mają zostać utworzone słupki, poręcze, pochwyt i bortnica.
Słupki
| Opcja | Opis |
|---|---|
|
|
Domyślna Słupki są tworzone. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Słupki nie są tworzone. |
|
|
Słupki są tworzone. |
Poręcze
| Opcja | Opis |
|---|---|
|
|
Domyślna Poręcze są tworzone. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Poręcze nie są tworzone. |
|
|
Poręcze są tworzone. |
Pochwyt
| Opcja | Opis |
|---|---|
|
|
Domyślna Pochwyt nie jest tworzony. Ustawienia AutoDefault mogą zmienić tą opcję. |
|
|
Pochwyt nie jest tworzony. |
|
|
Pochwyt jest tworzony. |
Bortnica
| Opcja | Opis |
|---|---|
|
|
Domyślna Bortnica jest tworzona. |
|
|
Bortnica nie jest tworzona. |
|
|
Bortnica jest tworzona. |
