Bortnica (S75)

Komponent Bortnica (S75) tworzy jedną lub więcej bortnic u dołu słupków.

Utworzone obiekty

Bortnice
Spoiny

Zastosowania


Sytuacja	Opis
	Bortnice są połączone ze słupkami.

Przed rozpoczęciem

Utwórz podłużnice, belki lub płyty, a następnie słupki, na przykład przy użyciu komponentu Słupki (S76).

Kolejność wyboru

Wybierz elementy główne (podłużnice/belki/płyty).
Wybierz pierwszy słupek.
Jeśli opcja Wybór słupka na karcie Obraz ma ustawioną wartość Domyślny lub Użyj wszystkich, a słupki zostały utworzone za pomocą komponentu Słupki (S76), kliknij środkowy przycisk myszy, aby utworzyć komponent.

Jeśli słupki są modelowane oddzielnie lub jeśli opcja Wybór słupka ma wybrane ustawienie Użyj wybranych, wybierz słupek drugi, trzeci itd. a następnie kliknij środkowy przycisk myszy.

Zauważ, że w przypadku zmodyfikowania komponentu wszystkie połączone komponenty zostaną usunięte. Na przykład zmodyfikowanie słupków spowoduje usunięcie połączonych bortnic i poręczy.

Klucz do identyfikacji elementów


	Opis
1	Bortnica

Karta Obraz

Karta Obraz umożliwia określenie wymiarów, fazowań i boków bortnicy.

Wybór elementów


Opcja	Opis	Domyślna
Wybór elementów schodów	Określ sposób, w jaki mają być traktowane podłużnice lub belki: Użyj wybranych: Przy tworzeniu bortnic są uwzględniane tylko wybrane podłużnice. Użyj wszystkich: Jeśli co najmniej jedna z wybranych podłużnic jest elementem schodów, wówczas wybrane zostaną również wszystkie podłużnice mające ten sam kierunek, co wybrana podłużnica, w obrębie schodów.	Użyj wszystkich
Wybór słupka	Użyj wybranych: Przy tworzeniu bortnic są uwzględniane tylko wybrane słupki. Użyj wszystkich: Jeśli co najmniej jeden z wybranych słupków jest elementem makra słupków, wówczas wybrane zostaną również wszystkie słupki mające ten sam kierunek, co wybrany słupek, w obrębie makra schodów.	Użyj wszystkich

Bortnica na podłużnicy skośnej



	Domyślna Bortnica jest tworzona na podłużnicy skośnej. Ustawienia AutoDefault mogą zmienić tą opcję.
	Bortnica nie jest tworzona na podłużnicy skośnej.
	Bortnica jest tworzona na podłużnicy skośnej.

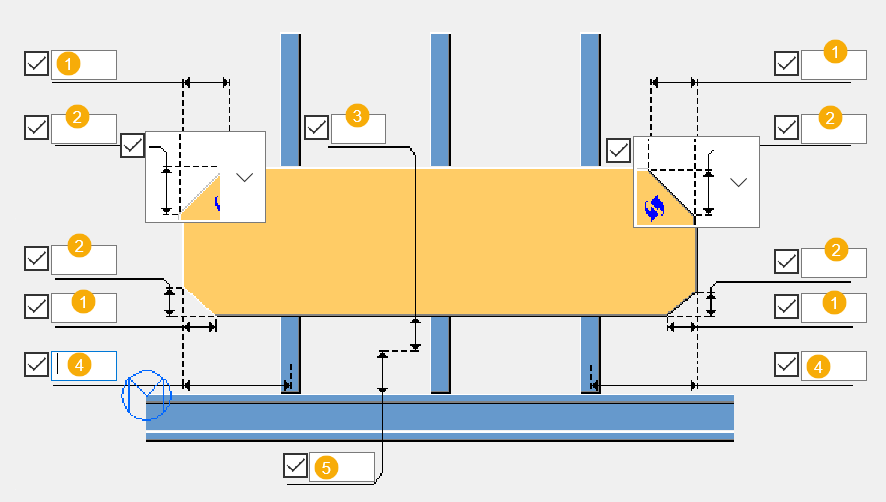

Wymiary


	Opis	Domyślna
1	Fazowanie poziome narożnika blachy.	`0 mm`
2	Fazowanie pionowe dla fazowań liniowych i promień fazowania dla fazowań okrągłych. Jeśli bortnica jest rozdzielona na elementy, fazowane zostaną tylko pierwszy i ostatni element.	`0 mm`
3	Wysokość bortnicy względem wysokości kondygnacji.	`200 mm`
4	Przedłużenia bortnicy po lewej lub prawej stronie.	`150 mm`
5	Wysokość kondygnacji	`0 mm`


	Opis	Domyślna
1	Szczelina między bortnicami a słupkami. Kierunek offsetu blach zależy od tego, z której strony słupków są tworzone blachy.	`0 mm`


	Opis	Domyślna
1	Szczelina między dwoma kolejnymi bortnicami. Wymiar jest uznawany za prostopadły na liniach dwusiecznych między dwoma blachami i jest liczony od najbliższych narożników między punktami.	`10 mm`

Typ fazowania

Typ fazowania górnych narożników pionowych bortnicy. Jeśli blacha jest rozdzielona na elementy, fazowane są tylko pierwszy i ostatni element.


Opcja	Opcja	Opis
		Domyślna Fazowanie liniowe Ustawienia AutoDefault mogą zmienić tą opcję.
		Fazowanie liniowe
		Fazowanie okrągłe

Strona bortnicy


Opcja	Opis
	Domyślna Bortnice są tworzone po lewej stronie słupków. Ustawienia AutoDefault mogą zmienić tą opcję.
	Bortnice są tworzone po lewej stronie słupków.
	Bortnice są tworzone po prawej stronie słupków.
	Bortnice są wyśrodkowane na linii słupków i są rozdzielone na elementy między słupkami.

Obrót

Wybierz odpowiednią opcję obrotu bortnicy.


Opcje

Karta Parametry

Karta Parametry umożliwia określenie właściwości elementu, a także sposobu cięcia bortnicy i typu połączenia.

Elementy


Opcja	Opis	Domyślna
Bortnica	Umożliwia wybranie profilu z katalogu profili. Bortnica jest tworzona jako blacha wieloboczna, jeśli nie zostanie wybrany profil.
Maks. dł. profilu	Maksymalna długość bortnicy.	`5000 mm`
Bortnica jako blacha wieloboczna	Definiowanie sposobu tworzenia bortnicy. Wybierz Tak w celu utworzenia jej jako blachy wielobocznej. Wybierz Nie w celu utworzenia bortnicy jako wybranego profilu belki.


Opcja	Opis	Domyślnie
Nr pozycji	Przedrostek i numer początkowy numeru pozycji elementu. Niektóre komponenty mają drugi wiersz pól, w którym można wprowadzić numer pozycji zespołu.	Domyślny numer początkowy elementu jest zdefiniowany w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Materiał	Klasa materiału.	Materiał domyślny jest zdefiniowany w polu Materiał elementu w ustawieniach Komponenty dostępnych po wybraniu menu Plik > Ustawienia > Opcje.
Nazwa	Ta nazwa będzie widoczna w rysunkach i raportach.
Klasa	Numer klasy elementu.
Wykończenie	Opisuje sposób obróbki powierzchni elementu.

Typ cięcia bortnicy


Opcja	Opis
	Domyślna Brak cięcia Ustawienia AutoDefault mogą zmienić tą opcję.
	Brak cięcia
	Cięcie przy maksymalnej długości Bortnica jest rozdzielana na elementy, jeśli jej całkowita długość jest większa niż określona w opcji Maks. dł. profilu.
	Cięcie przy każdym słupku Bortnica jest rozdzielana na elementy przez płaszczyzny tnące określone przez osie słupków.

Typ połączenia


	Opis
1	Typ połączenia między jedną lub dwoma bortnicami a słupkiem (elementem głównym).
2	Typ połączenia między dwoma kolejnymi elementami bortnicy.


Opcja	Opis
	Domyślna Bez połączenia Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez połączenia
	Spawanie
	Połączenie Po ustawieniu typu połączenia jako połączenie, używane jest standardowe połączenie Tekla Structures, tak jak określono w opcjach Nazwa połączenia i Plik atrybutów.


Opcja	Opis
	Domyślna Bez połączenia Ustawienia AutoDefault mogą zmienić tą opcję.
	Bez połączenia
	Spawanie
	Połączenie Po ustawieniu typu połączenia jako połączenie, używane jest standardowe połączenie Tekla Structures, tak jak określono w opcjach Nazwa połączenia i Plik atrybutów.

Luz między blachami


	Opis
1	Szczelina między dwoma kolejnymi elementami tej samej bortnicy.

Spoiny

Kliknij poniższe łącze, aby uzyskać więcej informacji:

Tworzenie spoin
