Wykończenie powierzchni płytkami

Tekla Structures zawiera złożone opcje wykończenia powierzchni płytkami i cegłami, np. wzory plecionkowe i jodełkowe. Opcje wykończenia powierzchni płytkami są oparte na powtarzających się wzorach zapisanych w formacie XML.

Wzory wykończenia powierzchni płytkami są dostępne we właściwościach Wykończenie powierzchni, gdy opcja Typ ma wartość Powierzchnia z płytek.

Określanie nowego wzoru płytek

Skopiuj plik TilePatternCatalog.xml do folderu firmowego, folderu projektu lub folderu modelu.
Ten plik znajduje się w folderze \ProgramData\Trimble\Tekla Structures\<version>\environments. Dokładne położenie pliku może się różnić w zależności od struktury folderów plików środowiska.
Otwórz skopiowany plik za pomocą edytora tekstu, takiego jak Notatnik firmy Microsoft.
Dodaj do pliku nowy element <TilePattern>.

Element <TilePattern> musi mieć <HOffset> i <VOffset> elementy i co najmniej jeden <Tile> element. Pozostałe elementy są opcjonalne.

Wskazówka:
Być może łatwiejsze będzie skopiowanie jednego z istniejących już elementów i dostosowanie go do swoich potrzeb.
Powtórz dodawanie elementów <TilePattern> dla wszystkich wzorów, które chcesz zdefiniować.
Zapisz plik TilePatternCatalog.xml.

Przykład definicji wzoru płytek

W tym przykładzie objaśniono sposób, w jaki określono wzór płytek Basketweave w pliku TilePatternCatalog.xml.

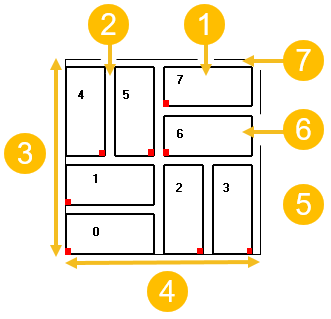

Blok wzoru Basketweave składa się z maksymalnie ośmiu płytek:

(1) Szerokość płytki

(2) Szerokość zaprawy

(3) VOffset

(4) HOffset

(5) Czerwone znaki wskazują TileOrigin. Wartość kąta dla pionowych płytek wynosi 90.

(6) Wysokość płytki

(7) Wysokość zaprawy

Wzór jest powtarzany w kierunku x i y wykończenia powierzchni, zaczynając od początku wykończenia. Wzór można wykonywać w różnych kierunkach x:

W pliku TilePatternCatalog.xml wzór jest zdefiniowany w następujący sposób:

(1) Nazwa wzoru

(2) Rozmiar bloku wzoru w kierunku x, w którym następuje powtarzanie wzoru

(3) Rozmiar bloku wzoru w kierunku y, w którym następuje powtarzanie wzoru

W pliku definicji stosowane są te same symbole jak we właściwościach Wykończenie powierzchni:

Definicje wzorów płytek

Predefiniowane wzory płytek dostępne we właściwościach Wykończenie powierzchni są przechowywane w następujących plikach:


Plik	Opis
TilePatternCatalog.xml	Zawiera definicje wzorów płytek. Znajduje się w folderze \ProgramData\Trimble\Tekla Structures\<version>\environments.
TilePatternCatalog.dtd	Plik Document Type Declaration (DTD), który określa, jakie elementy są dozwolone w pliku TilePatternCatalog.xml. Znajduje się w tym samym folderze co plik TilePatternCatalog.xml.
Obrazy miniatur	Obrazy pojawiające się w sekcji Wzór we właściwościach Wykończenie powierzchni. Znajduje się w folderze ..\ProgramData\Trimble\Tekla Structures\<version>\Bitmaps. Nazwy plików odpowiadają typom wzorów. Na przykład w pliku herringbone.bmp znajduje się obraz przedstawiający wzór jodełkowy (czyli po angielsku herringbone).

Elementy wzorów płytek

Plik TilePatternCatalog.xml może zawierać następujące elementy:


Element	Opis
`TilePatternCatalog`	Magazyn wzorów płytek. Element wymagany.
`TilePattern`	Element określający wzór płytek. Element wymagany. Może zawierać elementy wymienione poniżej w tej tabeli.
`HOffset`	Odsunięcie poziome wzoru płytek. Element wymagany.
`VOffset`	Odsunięcie pionowe wzoru płytek. Element wymagany.
`Tile`	Poszczególne płytki użyte we wzorze. Wymagana co najmniej jedna.
`Color`	Kolor płytki lub fugi, określony za pomocą wartości RGB (0–255). Element opcjonalny.
`Parameter`	Tworzy atrybut dla dowolnego elementu w `TilePattern`. Element opcjonalny.
`Label`	Etykieta określająca parametr we właściwościach Wykończenie powierzchni. Element opcjonalny.
`TileOrigin`	Początek pojedynczej płytki, określony względem początku wzoru. Element opcjonalny.
