Metody przyciągania pomagające ustawić kierunek przyciągania
Oprócz przełączników przyciągania i przyciągania numerycznego można użyć pewnych dodatkowych metod, które ułatwiają wskazywanie właściwych punktów podczas przyciągania.
Blokowanie kierunku modelowania za pomocą klawisza Shift
Możliwe jest tymczasowe zablokowanie kierunku modelowania klawiszem Shift po najechaniu kursorem na punkt przyciągania na linii lub punkcie. Po zwolnieniu klawisza Shift blokada kierunku zostaje anulowana.
-
Aby zablokować kierunek pierwszego wybieranego punktu, upewnij się, że przełącznik Przyciągaj do punktów bliskich (punktów na linii)
jest aktywny.
-
Przytrzymaj wciśnięty klawisz Shift, aby zablokować kierunek modelowania.
Kierunek będzie zablokowany tak długo, jak długo pozostanie wciśnięty klawisz Shift, a wszystkie punkty możliwe do przyciągnięcia są rzutowane na zablokowaną linię.
Obsługiwane jest przyciąganie do linii lub punktu:
- W przypadku przyciągania do linii (na przykład za pomocą przełącznika Przyciągaj do punktów bliskich (punktów na linii)) blokada kierunku wydłuża linię do punktu przecięcia pierwszej zablokowanej linii.

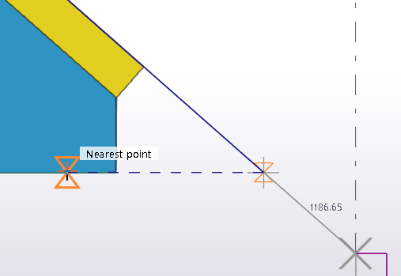

- W przypadku przyciągania do punktu (na przykład za pomocą przełączników Przyciągaj do punktów końcowych lub Przyciągaj do punktów symetrii) zostanie on wyświetlony prostopadle do zablokowanej linii.
Symbol prostopadły jest wyświetlany, gdy przyciągnięty punkt jest rzutowany prostopadle do zablokowanej linii.
Uwaga: funkcji blokowania kierunku można używać tylko w trybie modelowania, a na rysunkach jest ona niedostępna. Blokowanie kierunku nie działa w przypadku przyciągania numerycznego.
Ustawianie tymczasowego punktu referencyjnego
Można ustawić tymczasowy punkt referencyjny, który posłuży jako lokalny początek podczas przyciągania w modelach i rysunkach. Zazwyczaj narzędzie Ortoi przełącznik przyciągania Przyciągaj do punktów prostopadłości korzystają z danych punktu referencyjnego.
Informacje o punkcie referencyjnym są automatycznie ustawiane na ostatnio wskazany punkt i wyświetlane jako czarny krzyżyk. Gdy polecenie zostanie przerwane, informacje o punkcie referencyjnym, czyli ostatni wskazany punkt, zostaną usunięte. Jeśli konieczne jest użycie punktu referencyjnego, należy ręcznie ustawić tymczasowy punkt referencyjny.
-
Wskaż punkt początkowy.
-
Trzymając wciśnięty klawisz Ctrl, wskaż punkt.
Możesz też kliknąć prawy przycisk myszy, wybrać polecenie Definiuj tymczasowy punkt odniesienia i wskazać punkt.
Czarny krzyżyk wskazuje, że ten punkt jest teraz tymczasowym punktem referencyjnym. Można kontynuować przyciąganie od tymczasowego punktu referencyjnego.
-
Puść klawisz Ctrl i wskaż punkt końcowy.
Tekla Structures tworzy obiekty między punktem początkowym a punktem końcowym. Przykład:
Zablokuj współrzędną X, Y lub Z na linii
Można zablokować współrzędne X, Y i Z na linii. Blokowanie współrzędnych działa zarówno w trybie modelowania, jak i w trybie rysunku.
Blokowanie współrzędnych jest przydatne w przypadku, gdy konieczne jest wskazanie punktu do przyciągnięcia, a wymagany punkt nie leży na linii. Po zablokowaniu współrzędnej można przyciągać do punktów wyłącznie w tym kierunku.
W trybie rysunku blokowanie przydaje się, gdy na przykład trzeba przeciągnąć widok tylko wzdłuż osi x lub y.
Można też kontrolować blokowanie współrzędnych za pomocą pola Szybkie uruchamianie. Zacznij wpisywać tekst włącz/wyłącz blokadę współrzędnej, a następnie na liście wyników wyszukiwania kliknij nazwę żądanej blokady. Przełącznik się wtedy aktywuje.
Wyrównywanie obiektów za pomocą siatki przyciągania
Siatka przyciągania ułatwia wyrównanie obiektów w modelu, umożliwiając przyciąganie do punktów wyłącznie w ustalonych odstępach. Siatki przyciągania należy używać przy wybieraniu punktów za pomocą przełącznika przyciągania
Przyciągaj do dowolnej pozycji.
-
Kliknij OK.
Teraz podczas wskazywania punktów przy użyciu przełącznika przyciągania
Przyciągaj do dowolnej pozycji możliwe jest przyciąganie wyłącznie do punktów oddalonych od siebie o ustalone odstępy. Sama siatka przyciągania jest w modelu niewidoczna.
