Przyciąganie w kierunkach ortogonalnych
Można przyciągać do punktów ortogonalnych w modelach i rysunkach przy użyciu narzędzia Orto. Jeśli tworzysz obiekty, które wymagają wskazania wielu punktów, możesz przyciągać w kierunkach ortogonalnych względem dwóch wcześniej wskazanych punktów.
Uwaga:
Orto ma najniższy priorytet wśród punktów przyciągania.
Nawet jeśli aktywowano narzędzie Orto, ale Tekla Structures wykryje jakikolwiek inny możliwy punkt przyciągania niż punkt ortogonalny, Tekla Structures użyje znaleziony punkt przyciągania zamiast ortogonalnego punktu przyciągania. Jeśli inne punkty przyciągania nie zostaną znalezione, Tekla Structures użyje ortogonalnego punktu przyciągania.
Aktywowanie narzędzia Orto
Zanim będzie można przyciągać w kierunkach ortogonalnych, upewnij się, że narzędzie Orto jest aktywne. Litera O na pasku stanu u dołu głównego okna programu Tekla Structures wskazuje, że Orto jest aktywne.
Jeśli Orto nie jest aktywne
-
naciśnij O, aby je aktywować
-
Alternatywnie kliknij kolejno opcje i zaznacz pole wyboru Orto.
Przyciąganie do punktów ortogonalnych
Narzędzie Orto umożliwia przyciąganie do najbliższego punktu ortogonalnego na płaszczyźnie (0, 45, 90, 135, 180 stopni itd.). Wskaźnik myszy będzie automatycznie przyciągał do pozycji w równych odległościach w danym kierunku. Może być to użyteczne na przykład w przypadku konieczności umieszczenia znaków w spójny sposób w dokładnych położeniach w rysunku.
-
Uruchom polecenie, dla którego wymagane jest wskazanie punktów.
Zacznij na przykład tworzyć belkę. Tekla Structures wyświetli symbol kąta, wskazując kierunek przyciągania.
Dokładność przyciągania zależy od bieżącego poziomu przybliżenia.
Interwał kąta zależy od ustawień w oknie dialogowym Ustawienia przyciągania w modelu.
-
Aby potwierdzić pozycję przyciągania, kliknij lewym przyciskiem myszy.
Tekla Structures utworzy obiekt. Przykład:
Przyciąganie w kierunku ortogonalnym względem wcześniej wskazanych punktów
Jeśli tworzysz obiekty, które wymagają wskazania więcej niż dwóch punktów, na przykład podczas tworzenia polibelki lub blachy wielobocznej, można przyciągać w kierunkach ortogonalnych względem dwóch wcześniej wskazanych punktów. Może to być przydatne na przykład wtedy, gdy wymagane jest utworzenie płyty prostokątnej znajdującej się na płaszczyźnie widoku, która nie leży wzdłuż osi x i y.
-
Przesuń wskaźnik myszy w modelu, aby zobaczyć symbol kąta.

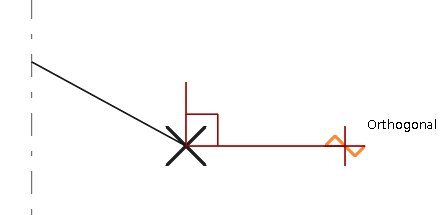

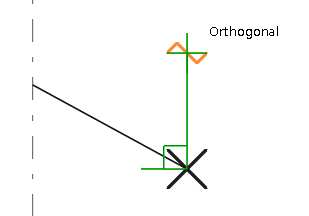

Gdy przyciąganie jest ortogonalne do osi płaszczyzny roboczej, kolor symbolu kąta jest zbieżny z kolorem osi płaszczyzny roboczej: czerwony w przypadku osi x, zielony w przypadku osi y i niebieski w przypadku osi z.

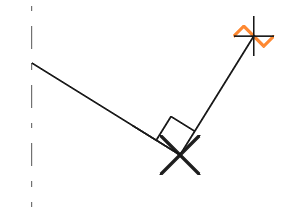

Gdy przyciąganie jest ortogonalne względem poprzednich punktów, kolorem symbolu kąta jest kolor czarny.
-
Wskaż pozostałe punkty.

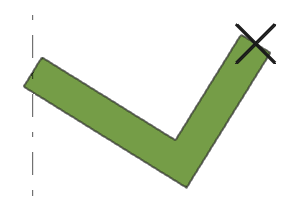

Tekla Structures utworzy obiekt. Przykład:
Ustawienia narzędzia Orto
Za pomocą ustawień w oknie dialogowym Ustawienia przyciągania można ustawić interwał kąta narzędzia Orto. Użyj opcji Interwał kąta lub Kąty niestandardowe.
Domyślna wartość interwału kąta wynosi 90 stopni.
