Zakład

Czerwony

Obiekty z różnych serii numeracji otrzymały by ten sam numer pozycji. Jest to niedozwolone, a obiekty z pokrywającymi się numerami zostaną wykluczone podczas przypisywania numerów.

Numer zmieniony

Żółty

Obiekt został zmodyfikowany i otrzyma nowy numer.

Nowy

Zielony

Obiekt nie został jeszcze ponumerowany albo zmieniono przedrostek lub numer początkowy.

Numer zachowany

Szary

Obiekt został zmodyfikowany, ale może zachować swój poprzedni numer.

Zmiana kolejności sortowania wierszy według wartości właściwości w jednej lub kilku kolumnach

Aby zmienić kolejność sortowania wierszy przy użyciu jednej kolumny, kliknij nagłówek kolumny.

Symbol strzałki w nagłówku kolumny wskazuje, czy kolejność sortowania jest rosnąca , czy malejąca .

Kolumny bez symbolu strzałki (zawierają po najechaniu wskaźnikiem myszy nad nagłówek kolumny) nie są sortowane. Stan „nieposortowane” jest przydatny, gdy masz kilka kolumn sortowania i chcesz wyłączyć tylko jedną z nich, bez rozpoczynania wszystkiego od nowa.

Aby posortować wiersze przy użyciu kilku kolumn:

1. Sortowanie według jednej kolumny.

2. Przytrzymaj naciśnięty klawisz Shift, a następnie posortuj według innych kolumn.

Filtrowanie (pokazywanie lub ukrywanie) wierszy według wartości właściwości w kolumnie

1. Kliknij w nagłówku kolumny.

2. Na wyświetlonej liście wybierz wartości, według których chcesz filtrować.

   Przykład:



   Można wyszukiwać wartości. Można także kliknąć przycisk Wszystko lub Brak, aby najpierw wybrać wszystkie dostępne wartości lub brak wartości, a następnie usunąć lub dodać niektóre wartości.

   Liczby obok każdej wartości wskazują, ile razy wartość zostanie znaleziona w bieżącym filtrze i łącznie, na przykład (6/20).

Symbol w nagłówku kolumny oznacza, że jest w niej aktywny filtr.

Aby wyczyścić wszystkie filtry we wszystkich kolumnach, kliknij przycisk Wyczyść wszystkie filtry obok tabeli, w której chcesz wyczyścić filtry.

Wybieranie powiązanych wierszy i obiektów

• Aby automatycznie wybrać w modelu te obiekty, które są powiązane z wybranymi wierszami w oknie dialogowym Podgląd numeracji, kliknij przycisk .

  Gdy przycisk jest niebieski i wybierzesz wiersze, Tekla Structures automatycznie wybiera odpowiednie obiekty w modelu.

• Aby wybrać wiersze powiązane z określonymi obiektami w modelu, najpierw zaznacz obiekty w modelu, a następnie kliknij przycisk .

Wybierz i przeglądaj pojedynczo identyczne obiekty

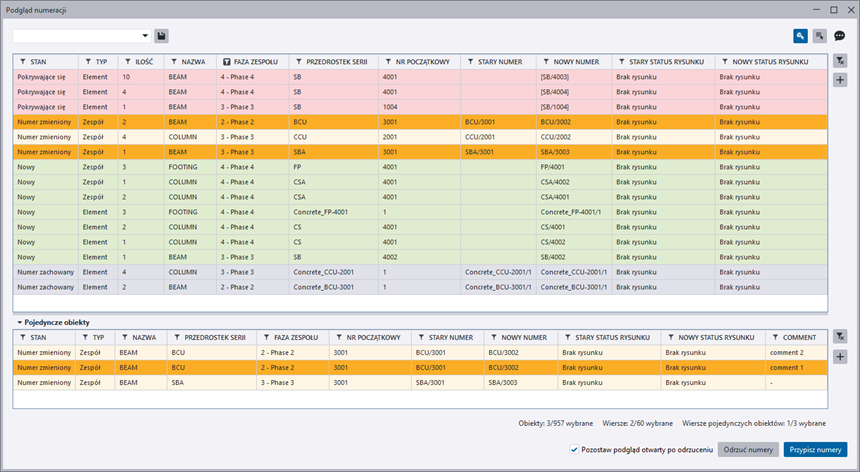

1. W głównej tabeli okna dialogowego Podgląd numeracji wybierz wiersz, w którym Ilość jest większa niż 1.

2. Jeśli tabela Pojedyncze obiekty nie jest otwarta pod główną tabelą, otwórz ją, klikając tekst Pojedyncze obiekty lub strzałkę w prawo przed tekstem.

3. W tabeli Pojedyncze obiekty wybierz co najmniej jeden wiersz.

   Gdy ten przycisk jest niebieski i wybierzesz wiersze, Tekla Structures automatycznie wybiera odpowiednie obiekty w modelu.

   Teraz można na przykład porównywać lub modyfikować obiekty stosownie do potrzeb.

Dodaj nową kolumnę

1. Kliknij przycisk obok tabeli, do której chcesz dodać kolumnę.

2. W zależności od typu obiektu, którego wartości mają być wyświetlane w nowej kolumnie, wybierz opcję Dodaj kolumnę dla zespołu, Dodaj kolumnę dla elementu lub Dodaj kolumnę dla zbrojenia.

3. Wyszukaj i wybierz atrybut z listy.

   Lista zawiera atrybuty szablonu i atrybuty zdefiniowane przez użytkownika, które są dostępne dla wybranego typu obiektu.

4. W razie potrzeby wprowadź niestandardową nazwę kolumny.

   Domyślnie nazwa wybranego atrybutu jest używana automatycznie.

5. Kliknij OK, aby dodać nową kolumnę.

Uwaga: nie można dodawać kolumn, jeśli w modelu zostały wprowadzone zmiany, gdy było otwarte okno dialogowe Podgląd numeracji.

Usuwanie dodanej kolumny

Kliknij prawym przyciskiem myszy nagłówek kolumny, a następnie wybierz Usuń.

Zmiana kolejności kolumn

Przeciągnij nagłówek kolumny do nowego położenia.

Wyświetlenie lub ukrycie kolumn

• Aby ukryć kolumnę, kliknij prawym przyciskiem myszy nagłówek kolumny, a następnie wybierz Ukryj.

• Aby wyświetlić ukrytą kolumnę, kliknij prawym przyciskiem myszy nagłówek kolumny, wybierz Pokaż kolumnę, a następnie wybierz nazwę kolumny, którą chcesz wyświetlić.

• Aby wyświetlić wszystkie ukryte kolumny, kliknij prawym przyciskiem myszy nagłówek kolumny, a następnie wybierz Pokaż wszystkie kolumny.

Zapisywanie ustawień kolumn

1. Wprowadź nazwę pliku w polu u góry okna dialogowego.

2. Kliknij przycisk .

Plik Settings.PreviewTable.xml zostanie zapisany w folderze \attributes w folderze bieżącego modelu.

Plik może zawierać kilka ustawień. Możesz umieścić plik, a Tekla Structures będzie go szukać we wszystkich typowych lokalizacjach: Folder modelu, folder projektu (XS_PROJECT), folder firmowy (XS_FIRM) i folder systemowy (XS_SYSTEM). Jeśli zostanie znalezionych kilka plików, ich zawartość nie zostanie scalona.

Należy pamiętać, że zastosowane filtry i kolejność sortowania nie zostaną zapisane.

Sprawdzanie, wybieranie i naprawianie obiektów z pokrywającymi się numerami

1. Wybierz czerwony wiersz Pokrywające się.

2. Kliknij prawym przyciskiem myszy, a następnie użyj jednej z następujących opcji:

   • Kliknij Wybierz zestawy prętów.

     Zestawy prętów zbrojeniowych, do których należą wybrane pręty, są zaznaczane w modelu, a ich właściwości są wyświetlane w panelu właściwości.

     Następnie można dostosować przedrostek lub nr początkowy zestawów prętów zbrojeniowych.

   • Kliknij Wybierz serię w modelu.

     Aby udostępnić więcej numerów dla wybranej serii, dostosuj numer początkowy serii.

   • Kliknij Wybierz pokrywający się obiekt w modelu.

     Następnie dostosuj przedrostek i/lub numer początkowy pokrywającego się obiektu.

   • Kliknij Wybierz pokrywające się serie w modelu.

     Następnie dostosuj przedrostek i/lub numer początkowy całej serii.

Uwaga: polecenia Wybierz serię w modelu można używać również w wierszach innych niż Pokrywające się.

Odrzuć proponowane numery

Jeśli proponowane numery pozycji nie są odpowiednie do Twoich potrzeb, wykonaj następujące czynności:

1. Jeśli nie chcesz zamykać okna dialogowego Podgląd numeracji, zaznacz pole Pozostaw podgląd otwarty po odrzuceniu.

   Jest to przydatne, jeśli chcesz otworzyć rysunki lub porównać obiekty podczas rozwiązywania problemów z numeracją.

2. Kliknij Odrzuć numery.

3. Dostosuj obiekty modelu i ustawienia numeracji stosownie do potrzeb.

4. Zamknij okno dialogowe Podgląd numeracji.

5. Uruchom polecenie numerowania i ponownie wyświetl podgląd wyników numeracji.

Zaakceptuj wyniki numeracji i przypisz proponowane numery do obiektów

Jeżeli proponowane numery pozycji są poprawne, kliknij Przypisz numery.

Tekla Structures numeruje obiekty zgodnie z ustawieniami numeracji.

Należy pamiętać, że przycisk Przypisz numery jest niedostępny, jeśli zmodyfikowano model.

Przekaż opinię na temat funkcji Podgląd numeracji.

Kliknij przycisk Wyślij opinię w prawym górnym rogu okna dialogowego.
