Do tworzenia i modyfikowania naszkicowanych profili można użyć edytora szkiców przekroju poprzecznego.

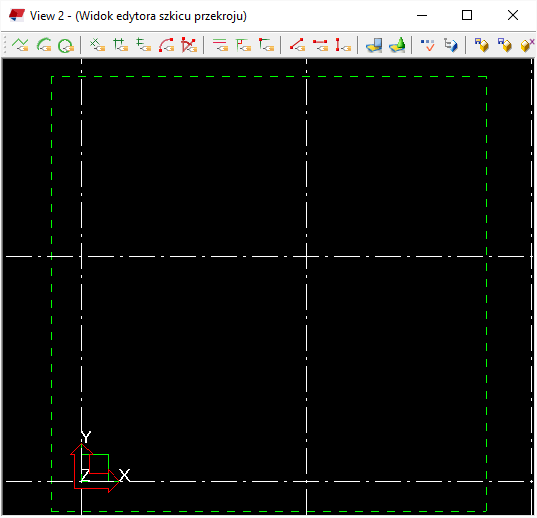

Przy pierwszym otwarciu okna edytor szkiców widok jest pusty. Współrzędne siatki i etykiety, które można wyświetlić w oknie edytor szkiców, zależą od właściwości siatki rzeczywistego modelu Tekla Structures.

Gdy otworzysz edytor szkiców, Tekla Structures zostaną automatycznie otwarte okna dialogowe Przeglądarka szkiców i Zmienne.

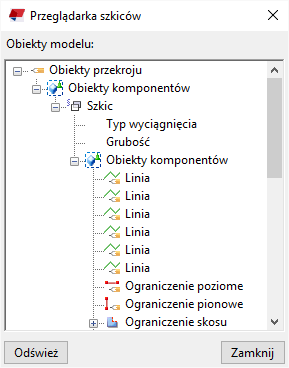

W menu Przeglądarka szkiców wyświetlane są obiekty (linie, łuki, okręgi, ograniczenia, wymiary i fazowania) naszkicowanego profilu w hierarchicznej strukturze drzewa.

Okno Przeglądarka szkiców jest otwierane automatycznie po otwarciu okna edytor szkiców.

Po kliknięciu obiektu w menu edytor szkiców Tekla Structures podświetla obiekt w oknie Przeglądarka szkiców.

Przeglądarka szkiców pokazuje następujące informacje o każdym naszkicowanym profilu:

• Typ wyciągnięcia (0, 1 lub 2) i grubość naszkicowanego profilu

• Linie, łuki i okręgi

• Ograniczenia

• Odległości i wymiary oraz ich wartości

• Fazowania i ich rodzaj (0 = Brak, 1 = Linia ... 7 = Linia i łuk) oraz wymiary.

Zmienne mogą definiować właściwości stałe lub zawierać formuły, na podstawie których Tekla Structures oblicza wartość właściwości przy każdym użyciu profilu w modelu.

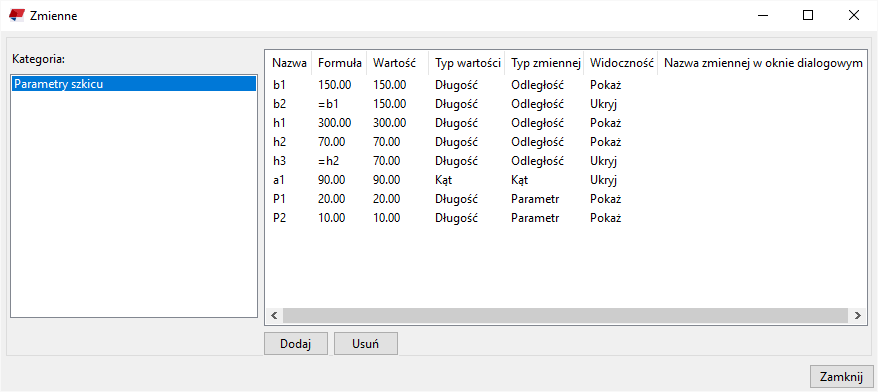

Okno dialogowe Zmienne służy do określania właściwości naszkicowanego profilu. Okno dialogowe Zmienne jest otwierane automatycznie po otwarciu okna narzędzia edytor szkiców.
