Modyfikowanie przerwy roboczej
Istnieje możliwość modyfikowania, kopiowania, przesuwania i usuwania istniejących przerw roboczych.
Przed rozpoczęciem:
- Upewnij się, że aktywny jest przełącznik
Bezpośrednia zmiana. - Upewnij się, że przełącznik wyboru
Wybierz przerwy robocze Pasek narzędzi Wybieranie jest aktywny. - Wybierz przerwę roboczą.

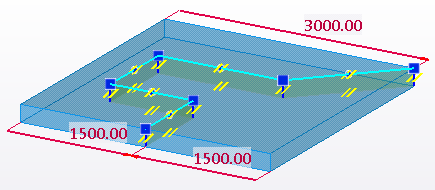

W Tekla Structures zostaną wyświetlone uchwyty oraz wymiary, za pomocą których można zmodyfikować przerwę roboczą.
Modyfikowanie przerwy roboczej:
| Aby | wykonać procedurę |
|---|---|
| Zmiana kształtu lub położenia przerwy roboczej | Przeciągnij punkt narożny lub końcowy do nowego położenia. |
| Zmiana wymiaru położenia. | Przeciągnij grot strzałki wymiaru do nowego położenia lub:
|
| Dodanie punktu pośredniego do przerwy roboczej | Przeciągnij uchwyt środkowy  w nowe położenie.
|
| Usunięcie punktu pośredniego z przerwy roboczej |
|
| Modyfikowanie właściwości przerwy roboczej |
|
| Kopiowanie przerwy roboczej | Skopiuj przerwę roboczą tak jak dowolny inny obiekt w Tekla Structures. Kliknij np. prawym przyciskiem myszy i wybierz polecenie Kopiuj. |
| Przesuwanie przerwy roboczej | Przesuń przerwę roboczą tak jak dowolny inny obiekt w Tekla Structures. Kliknij np. prawym przyciskiem myszy i wybierz polecenie Przesuń. Przesunięcie przerwy roboczej może być konieczne po przesunięciu elementu, ponieważ przerwa robocza nie podąża za elementem. |
| Usuwanie przerwy roboczej | Naciśnij klawisz Delete. |
